আইইসি পরীক্ষা সরঞ্জাম, IEC60884 ধারা 24.7 অন্তরণ ভেতর প্লাগ পিনের ঘর্ষণ টেস্ট যন্ত্রপাতি

IEC60884 ক্লায়েন্ট 24.7 প্লাগ পিনের অন্তরণ সহচরী IEC টেস্টিং যন্ত্রপাতি ঘর্ষণ টেস্ট যন্ত্রপাতি

স্ট্যান্ডার্ড: আইইসি 60884-1 ২013 সালের ধারা ২4.7 এবং ২8, বিএস -1363-1 সংখ্যা 9

অ্যাপ্লিকেশন: এই ডিভাইস প্লাগ পিনের অন্তরণ স্কেল ঘর্ষণ প্রতিরোধের শক্তি পরীক্ষার জন্য ব্যবহার করা হয়

টেস্ট নমুনা: প্লাগ পিনের অন্তরণ স্ফীত

বৈশিষ্ট্য: ডিভাইসটি মরীচিকার একটি অনুভূমিক স্থান এবং চূড়ান্ত সীটের রৈখিক আন্দোলন নিয়ে গঠিত, যার মধ্যে ব্যাস 1 মিমিের ছোট ইস্পাত টেলিগ্রাম দিয়ে মরীচিটি U- আকৃতির মাথা (মরীচিতে দুইটি উল্লম্ব স্থানের U আকৃতির) মধ্যে প্রবাহিত হয়। তারের U- আকৃতির নীচে 6mm রৈখিক অংশ। প্লাগ অন্তরণ হাতা নেভিগেশন 6mm হিমলান সংমিশ্রণ, মোটর পিছনে পার্শ্ববর্তী আন্দোলন করতে পিছনে পার্শ্ববর্তী বল্টু সিঁড়ি ড্রাইভ ড্রাইভ, প্লাগ পিনের অন্তরণ sleeve যাও ঘর্ষণ পরীক্ষা আবহ।

পরামিতি :

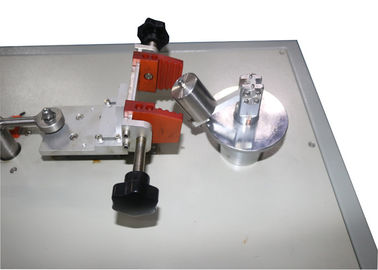

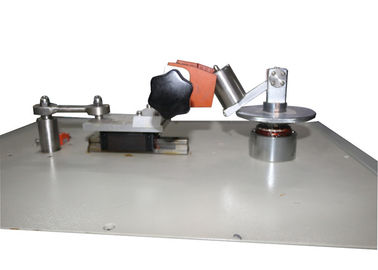

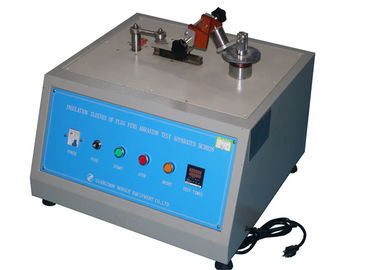

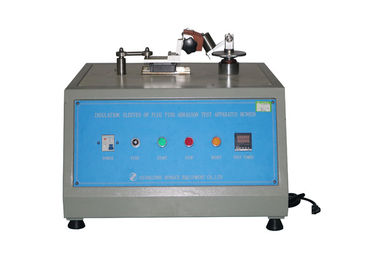

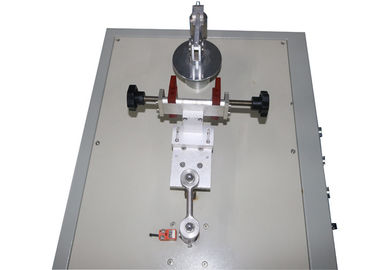

রেফারেন্স জন্য ছবি:

স্ট্যান্ডার্ড বিবরণ:

অন্তর্বাস ভেতরে দিয়ে দেওয়া প্লাগ পিনগুলি একটি যন্ত্রের মাধ্যমে নিম্নোক্ত পরীক্ষার অধীনে রয়েছে যেমন চিত্র ২8 এ বর্ণিত।

পরীক্ষার যন্ত্রটি একটি অনুভূমিক পরিবর্ধিত মরীচি। এটি একটি কেন্দ্রীয় বিন্দু, একটি ছোট দৈর্ঘ্যের ইস্পাত টেলিগ্রাম, 1 মিমি ব্যাস এবং একটি U- আকৃতির মূর্তি, সোজা ইউ এর বেস, উভয় প্রান্তে দৃঢ়ভাবে সংযুক্ত থাকে , মরীচিকা এক প্রান্তে, যাতে সোজা অংশ মরীচিকা নীচের প্রকল্প এবং অক্ষের সমান্তরাল মরীচি পিভট হয়।

প্লাগটি এমন অবস্থায় একটি উপযুক্ত বাতা দ্বারা আটকানো হয় যেটি ইস্পাত টেলিগ্রামের সরাসরি অংশটি প্লাগ পিনের উপর নির্ভর করে, এটি উল্লম্বভাবে। অনুভূমিক থেকে 10 ° কোণের একটি কোণে পিন ঢাল।

মরীচি লোড করা হয় যাতে তারের পিনে 4N এর একটি বল প্রয়োগ করে।

প্লাগটি পিছন দিকে এবং পিছনের দিকে প্রসারিত করে মরীচিকার অক্ষের সমতলের অনুভূমিক দিকের দিকে, যাতে তারপরে পিনের পাশে সাড়া দেওয়া হয়, এই দৈর্ঘ্যটি মোটামুটিভাবে 9 মিমি হয়, যার মধ্যে প্রায় 7 মিমি অন্তরজগতে হাতাতে থাকে , সংখ্যা ogre আন্দোলন 20000 (প্রতিটি দিক 10000) এবং অপারেশন হার 30 প্রতি মিনিটে আন্দোলন হয়।

পরীক্ষার প্রতিটি নমুনা এক পিনে তৈরি করা হয়।

পরীক্ষার পর, পিনগুলি কোনও ক্ষতি দেখাবেন না যা সুরক্ষা প্রভাবিত করতে পারে বা বিশেষত প্লাগের ব্যবহারকে ব্যাহত করতে পারে, বিশেষত, অন্তরক্শব্দে পিকচার বা রিকড আপ করা হবে না।
