পণ্যের বিবরণ:
প্রদান:
|
| রেট সাইন ফোর্স: | 300kgf | রেট শক ফোর্স: | 600kgf |
|---|---|---|---|
| কম্পাঙ্ক সীমা: | 5 ~ 4000Hz | শক স্থানচ্যুতি: | 25.4 মিমি |
| সর্বোচ্চ। ত্বরণ: | 981m / S2 | মুভিং উপাদানগুলির ভর: | 3kg |
| লক্ষণীয় করা: | ব্যাটারি টেস্টিং মেশিন,ব্যাটারি পরীক্ষা চেম্বার |
||

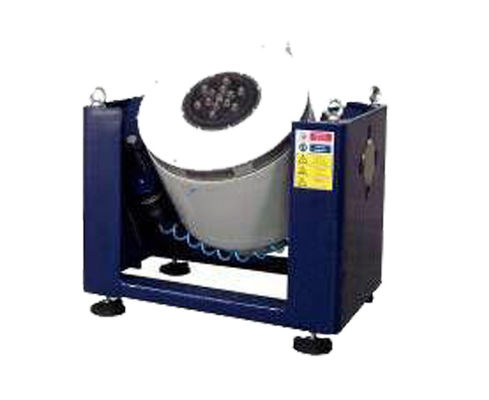

LCD প্রদর্শন হাফ সাইন ওয়েভ 300kgf ব্যাটারি পরীক্ষার যন্ত্র কম্পন শক টেস্ট বেঞ্চ
মান
IEC62133 ধারা 7.2.2, IEC60086-4 ধারা 6.4.3, আইইসি 60086-1, জিবি / টি 31241-2014 এবং ইত্যাদি।
অ্যাপ্লিকেশন
স্পন্দন পরীক্ষাটি ব্যাটারিটির প্রাথমিক ব্যর্থতার জন্য ব্যবহার করা যেতে পারে, প্রকৃত শর্ত মূল্যায়ন এবং কাঠামোগত শক্তি পরীক্ষা অনুকরণ করে। পণ্য অ্যাপ্লিকেশন বিস্তৃত, ব্যাপক অ্যাপ্লিকেশন এলাকা, এবং উল্লেখযোগ্য এবং নির্ভরযোগ্য পরীক্ষার ফলাফল আছে। এটা ব্যাটারি নির্মাতাদের জন্য একটি আদর্শ ব্যাটারি নির্দিষ্ট কম্পন, মান পরিদর্শন বিভাগ এবং গবেষণা প্রতিষ্ঠান। পরীক্ষা সরঞ্জাম. এটি বিভিন্ন ধরণের একক কোষ এবং ব্যাটারি প্যাকগুলি যেমন ট্র্যাশিং, লিথিয়াম আয়ন, নিকেল হাইড্রোজেন, নিকেল ক্যাডমিয়াম, লিড এসিড এবং মেটাল হাইড্রাইড নিকেল পরীক্ষা করে উপযুক্ত।
পণ্য জীবন মূল্যায়ন পণ্যগুলির ক্লান্তি পরীক্ষার জন্য কম্পন পরীক্ষা ব্যবহার করা যেতে পারে।
পরামিতি
| কম্পন সিস্টেম | |
| রেট সাইন ফোর্স | 300kgf |
| রেট র্যান্ডম ফোর্স | 300kgf |
| রেট শক ফোর্স | 600kgf |
| কম্পাংক সীমা | 5 ~ 4000Hz |
| সর্বোচ্চ। উত্পাটন | 25.4mm |
| শক স্থানচ্যুতি | 25.4mm |
| সর্বোচ্চ। বেগ | 2m / সেকেন্ড |
| সর্বোচ্চ। ত্বরণ | 981m / S2 |
| আর্মার ব্যাসার্ধ | Φ150mm |
| প্রথম অনুনাদ ফ্রিকোয়েন্সি | 2900Hz |
| সর্বোচ্চ। অদ্ভুত টর্শন | > 196N × মি |
| মুভিং উপাদানগুলির ভর | 3kg |
| লোড সংযোগ পয়েন্ট | 13 সংযোগ পয়েন্ট |
| বেঞ্চ স্ক্রু ফাইলের আকার (স্ট্যান্ডার্ড) | এম 8 |
বেঞ্চ স্ক্রু বিন্যাস (ব্যাস, বর্গ) | Φ60mm 6 টুকরা, Φ120mm 6 টুকরা |
| অক্ষীয় কম্পন বিচ্ছিন্নতা ফ্রিকোয়েন্সি | <3Hz |
| সর্বোচ্চ। বোঝাই | 120kg |
| চৌম্বকীয় ফুটো | <3 এমটি (বিশেষ প্রয়োজনের জন্য ≤1 এমটি ঐচ্ছিক) |
মাত্রা (uncrated) (L × W × H) | 764mm × 530mm × 660mm |
ওজন | 490kg |
| শক্তি বিবর্ধক | |
ক্ষমতা | 3kVA |
| শব্দ অনুপাত থেকে সংকেত | > 65dB |
| পরিবর্ধক প্রকার | ডিজিটাল চালু / বন্ধ ক্ষমতা পরিবর্ধক |
| শক্তি পরিবর্ধক ডিসপ্লে | বর্তমান, ওভার ভোল্টেজ, বেঞ্চ তাপমাত্রা ইত্যাদি উপর নিখুঁত অ্যালার্ম এবং LCD প্রদর্শন জন্য সুরক্ষা ডিভাইস। এবং ভোল্টেজ, সাইনের জন্য বর্তমান সুরক্ষা, র্যান্ডম RMS |
| পাওয়ার অ্যাপ্রলিফার লজিক মডিউল | পরিবর্ধক প্রধান নিয়ন্ত্রণ প্যানেল স্ব-পরিদর্শন ফাংশন সঙ্গে CPU- র নিয়ন্ত্রণ, দত্তক। |
| ফল্ট স্মৃতি ফাংশন সঙ্গে পরিবর্ধক | ফল্ট স্মরণ করা ফাংশন সঙ্গে, সহজে ফল্ট কারণ চেক পাওয়া যায়। এবং সম্পূর্ণ পরীক্ষার সময়, শেষ সময় পরীক্ষার সময় চেক উপলব্ধ |
| সিস্টেম সুরক্ষা | কার্যাবলী অন্তর্ভুক্ত: ভোল্টেজ, ভোল্টেজ, ডিফল্ট ফেজ, লজিক ফল্ট, বিদ্যুৎ মডিউল সুরক্ষা, বিদ্যুৎ মডিউল তাপমাত্রা, ওভার ভোল্টেজ, ক্ষমতা souce, বেঞ্চ ডিস্কেশন, বেঞ্চ তাপমাত্রা, বহিরাগত সংযোগ সার্কিট সুরক্ষা অধীনে। কোন ফল্ট ঘটে, আউটপুট বন্ধ। এদিকে বিপজ্জনক |
পরিবর্ধক | MOSFET ট্রানজিস্টর ফিল্টার প্রভাব মডিউল প্রযুক্তি, সিপিইউ মাইক্রো-প্রসেসর বাস্তব সময় স্যাম্পলিং, সুরক্ষা, LCD প্রদর্শন, রেকর্ড চলমান সময়, ফল্ট রাষ্ট্র, সর্বোচ্চ আউটপুট সঙ্গে লজিক মডিউল, সিই প্রয়োজনীয়তা মেনে চলে; IGBTmodule দিয়ে পাওয়ার এম্প্লিফায়ার। |
| রেট আউটপুট ভোল্টেজ | 120Vrms |
| পরিবর্ধক দক্ষতা | > 92% |
| মাত্রা (uncrated) (L × W × H) | 550mm × 680mm × 1455mm |
ওজন (নিঃশব্দ) | 230kg |
হাপর | |
ক্ষমতা | 0.75kW |
| বাতাসের প্রবাহ | 0.18m3 / সেকেন্ড |
| বায়ু চাপ | 0.015kgf / CM2 |
পণ্যের তথ্য
এটি কম্পন সিস্টেম, কম্পন কন্ট্রোলার এবং অন্যান্য আনুষাঙ্গিক গঠিত। নিম্নে অংশ হিসাবে তথ্য পড়ুন:
সিস্টেমের ভূমিকা:
1.উচ্চ চৌম্বক ক্ষেত্রের তীব্রতা নিশ্চিত করতে এবং ঝুঁকি ফুটো কমানোর জন্য চৌম্বক বর্তনী গঠন দ্বিগুণ;
বিশেষ degaussing গঠন 1 মিটার নীচের তল ফুটো কমানো সম্ভব
2.U- টাইপ বসন্ত, rollers এবং রৈখিক ভারবহন লোড deflecting শক্তিশালী প্রতিরোধের জন্য
3.Air বসন্ত কম্পন বিচ্ছিন্নতা জন্য ব্যবহৃত হয়; কম্পন সিস্টেম ক্রমাগত ভারী লোড সঙ্গে কাজ;
কোন বিশেষ ভিত্তি প্রয়োজন
4. সুরক্ষা ডিভাইস ওভার-তাপ, ওভার লোড, ওভার-বর্তমান, ওভার-ভোল্টেজ, এবং জন্য উপলব্ধ করা হয়
কম্পন পরীক্ষক ওভার-স্থানচ্যুতি; ওভার-ভোল্টেজ জন্য বৈদ্যুতিক নেটওয়ার্ক সুরক্ষা ডিভাইস,
অধীন-ভোল্টেজ, অভাবের ফেজ; ড্রাইভ শক্তি, বর্তমান-সীমাবদ্ধতা, নরম-শুরু, ওভার-তাপমাত্রা,
সংক্ষিপ্ত-বর্তমান, মডিউল ফল্ট রক্ষা
5.সাইন, র্যান্ডম, প্রভাব পরিবেশগত পরীক্ষা সম্পন্ন
6. এই সিস্টেম ভোল্টেজ অস্থিরতা প্রয়োজন, ≤ ± 10%
7. এই সিস্টেম গ্রাউন্ডিং প্রতিরোধের প্রয়োজন, ≤4Ω
8. উচ্চ নির্ভরযোগ্যতা, দীর্ঘ সময় অপারেশন জন্য বিশেষভাবে উপযুক্ত
ডিজিটাল সুইচ প্রকার অ্যামপ্লিফায়ার ভূমিকা:
এই সিস্টেম ডিনিক পাওয়ার অ্যাডাপ্টারের সাইন পালস প্রস্থ মডুলিউশন প্রযুক্তি গ্রহণ করে.এটি কাজ করছে
নীতি হল: ডিজিটাল সার্কিটের মাধ্যমে MOSFET ফিল্ড-প্রভাবের উচ্চ ফ্রিকোয়েন্সির সুইচ ক্ষমতা ব্যবহার করে, কম ভোল্টেজ সংকেতকে নিয়ন্ত্রক দ্বারা ইনপুট দিয়ে পুনঃস্থাপন করা হয়, তারপর আউটপুটটি স্পীডের মূল সিগন্যাল
পরীক্ষক এর চলন্ত কুণ্ডলী সার্কিট, এবং ড্রাইভ কম্পন পরীক্ষক এর এক্সটেনশন টেবিল আন্দোলন। ডিজিটাল ক্ষমতা আনুষঙ্গিকতা প্রধান অংশ: সামনে নিয়ন্ত্রণ, ক্ষমতা সংশোধনকারী মডিউল, সুরক্ষা বর্তনী, শক্তি অংশ এবং বৈদ্যুতিক মন্ত্রিসভা।
ডিজিটাল সুইচ প্রকার অ্যামপ্লিফায়ার বৈশিষ্ট্য:
1. সহজ রক্ষণাবেক্ষণ: বিনিমেয় শক্তি মডিউল বক্স, কম্প্যাক্ট ডিজাইন, সংরক্ষণ স্থান, সহজ
রক্ষণাবেক্ষণ।
2.সিডি ডিসপ্লে:
লজিক মডিউল মাইক্রোপ্রসেসর সিপিইউ চিপ প্রসেসর, LCD ডিসপ্লে ফাংশন গ্রহণ করে; দেখানো যেতে পারে
বিভিন্ন সিস্টেম ডেটা বিস্তারিত (শক্তি বাড়িয়ে তোলে অতিরিক্ত RMS মূল্য, অতিরিক্ত তথ্য সহ
প্রদর্শন) এবং অপারেশন রাষ্ট্র এবং ত্রুটি decision.With রিমোট কন্ট্রোল, দূরবর্তী পরিমাপ, দূরবর্তী
যোগাযোগ ফাংশন, বন্ধুত্বপূর্ণ ইন্টারফেস, সহজ অপারেশন।
ডিজিটাল সুইচ প্রকার অ্যামপ্লিফায়ার সুরক্ষা ফাংশন:
শক্তি সংমিশ্রণ শক্তি গ্রীড ওভার-ভোল্টেজ, শক্তি গ্রিড অধীন-ভোল্টেজ, শক্তি সুরক্ষা সেট আপ
ফাংশন গ্রিড অভাব, যুক্তিগত ফল্ট, পাওয়ার মডিউল, বিদ্যুৎ তাপমাত্রা মডিউল, আউটপুট আউটপুট বর্তমান, আউটপুট
ওভার-ভোল্টেজ, ড্রাইভিং শক্তি, টেবিল এর স্থানচ্যুতি, টেবিল তাপমাত্রা, ইত্যাদি কোন ব্যর্থতা ঘটে, বন্ধ
আউটপুট, একই সময়ে শব্দ এবং আলো এলার্ম সঙ্গে। উপরের সুরক্ষা ছাড়াও দরিদ্রও রয়েছে
RMS সুরক্ষা সুরক্ষা, এবং জরুরী স্টপ সুরক্ষা।
উচ্চ রূপান্তর দক্ষতা (9 2% বেশী), এবং উচ্চ রূপান্তর আয়ন ফ্রিকোয়েন্সি
অনুভূমিক স্লিপ টেবিল:
অনুভূমিক স্লিপ টেবিলের সঙ্গে, এক্স, ওয়াই, জেড ট্রায়াল ডাইরেক্টরি টেস্টিংয়ের জন্য সক্ষম ইলেক্ট্রোডায়ডিনামিক কম্পন পরীক্ষক। এবং তাপমাত্রা আর্দ্রতা পরীক্ষা পদ্ধতি একত্রিত করতে পারে পরিবেশগত পরীক্ষার সাথে সংযুক্ত করা। টর্বার - স্ক্রল বার বা চেন চাকা ঘূর্ণন ব্যবস্থার সাথে, এক ব্যক্তি স্পন্দন বেঞ্চ এবং অনুভূমিক টেবিল এটি সংযুক্ত করুন। কম্পন সিস্টেম এবং অনুভূমিক স্লিপ টেবিলের মধ্যে সংযোগ নিশ্চিত করার জন্য যান্ত্রিক অবস্থান সীমাবদ্ধতা। 300mm × 300mm (ছোট কম্পন সিস্টেমের জন্য) বড় নমুনা পরীক্ষা 2m × 2m স্লিপ টেবিল থেকে উপলব্ধ মাল্টি আকার স্লিপ টেবিল ,. বিভিন্ন ভারবহন সীমাবদ্ধতা বিভিন্ন অপারেশন সঞ্চালন এবং বিভিন্ন প্রয়োজনীয়তা মেনে চলতে সক্ষম। স্লিপ টেবিলের বেধ এবং আকার কম্পন সিস্টেম কর্মক্ষমতা প্রভাবিত করবে, এবং উচ্চ সীমাবদ্ধতা ফ্রিকোয়েন্সি প্রভাবিত, ব্যবহারকারী এটি কাস্টমাইজ করতে পারেন।
ডিজিটাল কন্ট্রোলার বৈশিষ্ট্য
কম্পন কন্ট্রোলারটি ইউকন কোম্পানীর সর্বশেষ নকশা যা আন্তর্জাতিক উন্নত বিতরণ সিস্টেম আর্কিটেকচারটি গ্রহণ করে এবং এর মূল হল টিআইএস 3২0 সিরিজের 32-বিট ফ্লোটিং পয়েন্ট হাই-স্পিড প্রসেসর টিআই কোম্পানি। মাইক্রোসফ্ট ওয়ার্ডে টেস্ট রিপোর্ট স্বয়ংক্রিয়ভাবে তৈরি হয়। পরীক্ষার সময় বা পরে, পরীক্ষার প্রতিবেদনটি সম্পাদিত হতে পারে, এবং তারপর স্বয়ংক্রিয়ভাবে বা ম্যানুয়াল উত্পন্ন।
হার্ডওয়্যার স্ট্যান্ডার্ড
ইনপুট
(1) 2 চ্যানেল
(2) রেজোলিউশন: 24-বিট এনালগ-টু-ডিজিটাল রূপান্তর (ADC)
(3) ইনপুট প্রতিবিম্ব: 220 কিলোমিটার Ω
(4) অন্তর্নির্মিত চার্জ অ্যামপ্লিফায়ার এবং আইসিপি ধ্রুবক বর্তমান উৎস, ভোল্টেজ এবং ICP এক্সিলারেশন
সেন্সর সরাসরি সংযুক্ত হতে পারে
(5) গোলমালের সংকেত সংকেত:> 100 ডিবি
আউটপুট
চ্যানেল পরিমাণ: 1 চ্যানেল আউটপুট
রেজোলিউশন: 24-বিট ডিজিটাল-টু-এনালগ রূপান্তর (ড্যাক)
নিয়ন্ত্রণ সফটওয়্যার সূচক
র্যান্ডম পারফরমেন্স সূচক:
কন্ট্রোল মোড: PSD
রেজোলিউশন: সর্বোচ্চ 320000 লাইন
ফ্রিকোয়েন্সি বিন্যাস: ডিসি ~ 4800 হেক্টর
ডাইনামিক রেঞ্জ নিয়ন্ত্রণ করুন: 85 ডিবি
কন্ট্রোল নির্ভুলতা: ± 1dB,
বন্ধ লুপ সময়: সাধারণত 100ms
জ্যা
কন্ট্রোল মোড: sinusoidal তরঙ্গাকৃতি নিয়ন্ত্রণ
ফ্রিকোয়েন্সি বিন্যাস: 1 ~ 5000 হেক্টর,
ডাইনামিক কন্ট্রোল রেঞ্জ: 95 ডিবি
বন্ধ লুপ সময়: 10ms;
কন্ট্রোল নির্ভুলতা: ± 1dB; স্যুইচ বেগ 1Octave / min, Q value 50
ফ্রিকোয়েন্সি রেজোলিউশন: 0.001%
ঝুঁকি বেগ: রৈখিক সংবেদী 0 থেকে 6000hz / s; লগারিদমিক ঝড় 0 ~ 100 অক্টোবর / মিনিট
ওয়েভ বিভাজন: <0.3%
অভিঘাত
কন্ট্রোল মোড: সীমিত দীর্ঘ সময় বা তরঙ্গ নিয়ন্ত্রণ;
শক মোড: অর্ধ-সাইন ওয়েভ;
ফ্রিকোয়েন্সি বিন্যাস: ডিসি ~ 22000Hz;
ফ্রেম: সর্বোচ্চ.32 কি সময়কাল সময়: 0.5-3000ms
ক্ষতিপূরণ মোড: প্রাক-নাড়ি, পরে-পালস, প্রাক / পরে-পালস
কন্ট্রোল পারফরম্যান্স: ডায়নামিক পরিসীমা 90dB বেশী
