পণ্যের বিবরণ:
প্রদান:
|
| অভ্যন্তরীণ চেম্বার: | 1000 মিমি * 1000 মিমি * 1000 মিমি | ঘূর্ণন গতি (rpm): | 1 ~5 সামঞ্জস্যযোগ্য |
|---|---|---|---|
| টার্নটেবল ব্যাস: | 400 মি, 200 মি | টার্নটেবল উচ্চতা: | 200 মিমি |
| ফোঁটা গর্ত: | 0.4 মিমি | ফোঁটা এলাকা: | 800X800 মিমি |
| লক্ষণীয় করা: | IPX1234 ইনগ্রেস প্রোটেকশন টেস্ট ইকুইপমেন্ট,1000L ইনগ্রেস প্রোটেকশন টেস্ট ইকুইপমেন্ট |
||

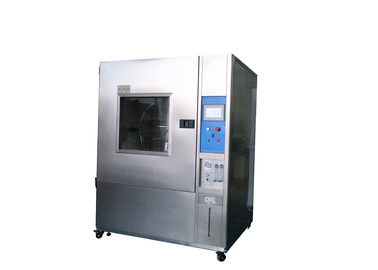

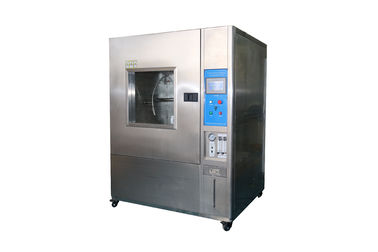

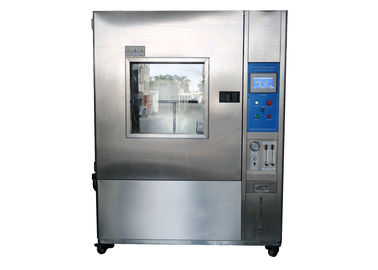

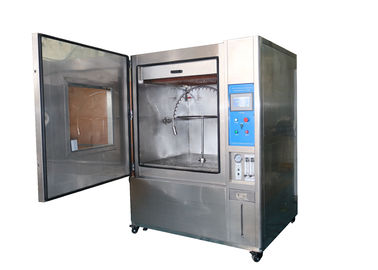

বৈদ্যুতিক এবং ইলেকট্রনিক পণ্যের জন্য 1000L IPX1234 জলরোধী ডিগ্রি পরীক্ষা পিএলসি কন্ট্রোল টেস্টার
পণ্য পরিচিতি
এই সরঞ্জামটি বৈদ্যুতিক পণ্যগুলির পরীক্ষার জন্য উপযুক্ত যা বৃষ্টির পরিবেশে ঘের এবং সিল করা হয় কিনা তা সরঞ্জাম এবং উপাদানগুলির ভাল কার্যকারিতা নিশ্চিত করতে পারে কিনা।এই সরঞ্জামের বৈজ্ঞানিক নকশা, যাতে সরঞ্জাম বাস্তবসম্মতভাবে ড্রিপিং জল, জল স্প্রে করা, স্প্ল্যাশিং জল ইত্যাদি অনুকরণ করা যায়। ব্যাপক নিয়ন্ত্রণ ব্যবস্থার প্রয়োগ এবং ফ্রিকোয়েন্সি রূপান্তর প্রযুক্তি পরীক্ষার নমুনা র্যাকের ঘূর্ণন কোণ তৈরি করে।পেন্ডুলাম রডের সুইং কোণ এবং স্প্রে জলের সুইং ফ্রিকোয়েন্সি স্বয়ংক্রিয়ভাবে সামঞ্জস্য করা যেতে পারে।
IPX1/2, IPX3/4 জলরোধী ডিগ্রি পরীক্ষার সরঞ্জামগুলি IEC 60529 < ঘের দ্বারা প্রদত্ত সুরক্ষার ডিগ্রি (আইপি কোড)> অনুসারে ডিজাইন এবং তৈরি করা হয়।এই সরঞ্জামগুলি IPX1, IPX2, IPX3, IPX4 জলরোধী ডিগ্রি পরীক্ষার উদ্দেশ্যে প্রয়োগ করা হয়, যা গুণমান নিয়ন্ত্রণের জন্য luminaire পণ্য, বৈদ্যুতিক এবং ইলেকট্রনিক পণ্য সার্টিফিকেশন প্রতিষ্ঠান, পরীক্ষার সংস্থা এবং উত্পাদন উদ্যোগ দ্বারা ব্যাপকভাবে গৃহীত হয়।
প্রযুক্তিগত কর্মক্ষমতা
| অভ্যন্তরীণ চেম্বার | 1000 মিমি * 1000 মিমি * 1000 মিমি |
| বাইরের চেম্বার | 1500 মিমি * 1400 মিমি * 1900 মিমি |
| ঘূর্ণন গতি (rpm) | 1 ~5 সামঞ্জস্যযোগ্য |
| টার্নটেবল ব্যাস | 400 মি, 200 মি |
| টার্নটেবল উচ্চতা | 200 মিমি, এটি নিয়মিত |
| ফোঁটা গর্ত | 0.4 মিমি |
| IPX1, IPX2 ড্রিপ গতি (জল প্রবাহ) | 1 +0.5 0mm/মিনিট(IPX1), 3 +0.5 0mm/মিনিট(IPX2) |
| ফোঁটা এলাকা | 800X800 মিমি |
| উচ্চতা | 120 মিমি |
| রেইন অসিলেশন টিউব | R200, R400 |
| দোলনা টিউবের সুইং কোণ পরিসীমা | ±60°, ±180°(সংযোগ) |
| সুই গর্ত | φ0 .4 মিমি |
| সুইং গতি | IPX3 15 বার/মিনিট;IPX4 5 বার/মিনিট |
| গর্ত মধ্যে দূরত্ব | 50 মিমি |
| প্রতিটি গর্তে জল প্রবাহ | 0.07 লি/মিনিট +5% |
| স্প্রে চাপ | 80-150Kpa |
| দোলক সুইং | সর্বোচ্চ ±150° |
|
অগ্রভাগের গর্ত |
Ф0.5 মিমি এর 121 গর্ত কেন্দ্রে 1টি গর্ত 30° পিচে 12টি গর্তের 1টি অভ্যন্তরীণ বৃত্ত 15° পিচে 24টি গর্তের 4টি বাইরের বৃত্ত |
ব্যবহার পদ্ধতি
পরীক্ষার আগে প্রস্তুতি
পাওয়ার সুইচটি ঘোরান, সিস্টেমটি চালু আছে, পাওয়ার ইন্ডিকেটর লাইট চালু আছে, [হোম] স্ক্রীনটি প্রদর্শন করতে টাচ স্ক্রীন চালু আছে এবং কন্ট্রোল স্ক্রিনে যেতে [কন্ট্রোল স্ক্রীন] এ ক্লিক করুন।

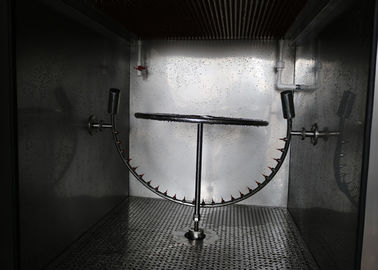

1. দোলন টিউব ইনস্টলেশন
পরীক্ষার প্রয়োজনীয়তা অনুযায়ী বিভিন্ন ধরনের পেন্ডুলাম টিউব ইনস্টল করুন।ইনস্টল করার সময়, আপনাকে অবশ্যই ডানদিকে জলের আউটলেটের গর্তের একপাশে ইনস্টল করতে হবে।যখন R200 এর দোলন নল IPX3 পরীক্ষার জন্য ব্যবহৃত হয়, তখন আপনাকে 4টি গর্ত ব্লক করতে হবে।যখন R400 পেন্ডুলাম টিউব IPX3 পরীক্ষার জন্য ব্যবহার করা হয়, তখন এটিকে 5 হোল ব্লক করা প্রয়োজন।
2. চাষযোগ্য ঘূর্ণন পর্যায় ইনস্টলেশন
ঘূর্ণন মঞ্চের দুটি পর্যায় রয়েছে এবং দোলন টিউবের আকার অনুযায়ী পর্যায়টি প্রতিস্থাপিত হয় এবং পর্যায়টিকে ঘড়ির কাঁটার বিপরীতে ঘোরানো যায়।
নমুনা বসানো
নমুনাটি টার্নটেবলের উপর রাখুন এবং নমুনাটি সুই থেকে 200 মিমি দূরত্বে স্থির করা হয়।রোটেটিং স্টেজ চালু করতে [প্যারামিটার] স্ক্রিনে ম্যানুয়াল মোড টিপুন এবং ঘূর্ণন স্বাভাবিক কিনা তা পর্যবেক্ষণ করুন।
পরীক্ষা শুরু
1,IPX1 উল্লম্ব ড্রিপ রেইন টেস্ট: টাচ স্ক্রিন স্ক্রীনটিকে [প্যারামিটার স্ক্রীন] এ সরান এবং আইপিএক্স১-২ ড্রিপ মোড নির্বাচন করুন ক্লিক করুন, পরীক্ষা শুরু করতে স্টার্ট বোতামে ক্লিক করুন, প্রয়োজনীয় প্রবাহে IPX1-2 এর ফ্লো মিটার সামঞ্জস্য করুন এবং সংকুচিত বায়ু খুলুন ড্রিপটি সমানভাবে বন্ধ করুন, বোতামে ক্লিক করুন, পরীক্ষার সময় শুরু করুন।
2.IPX2 উল্লম্ব ড্রিপ রেইন টেস্ট:
পরীক্ষা অপারেশন উপরের মত একই.
3.IPX3 অসিলেটিং টিউব ওয়াটার টেস্ট:
টাচ স্ক্রিন স্ক্রীনটিকে [প্যারামিটার] স্ক্রিনে নিয়ে যান এবং বোতাম টিপুন, স্বয়ংক্রিয়ভাবে অসিলেটিং টিউবটিকে 0° অবস্থানে ঘুরিয়ে দিন, পরীক্ষার সময় সেট করুন এবং IPX3 মোড নির্বাচন করুন।.প্যানেলে IPX3 উৎপাদন প্রবাহের প্রবাহ হার সামঞ্জস্য করুন, টিপুন।
R200(IPX3: 0.35LPM,IPX4:0.7LPM),R400(IPX3:1.0LPM,IPX4:1.5LPM)
4.IPX4 অসিলেটিং টিউব ওয়াটার টেস্ট:
অপারেশন প্রক্রিয়া IPX3 অসিলেটিং ওয়াটার টেস্টের মতোই।শুধুমাত্র পরীক্ষার কোণ 350° সেট করা আছে।
5.IPX3-4 স্প্রে অগ্রভাগ পরীক্ষা
স্ক্রীনটিকে [প্যারামিটার স্ক্রীন]-এ ঘুরিয়ে দিন, স্প্রে নজল মোড নির্বাচন করুন, পরীক্ষার সময় সেট করুন, সময় সেট করুন এবং বোতাম টিপুন, ট্যাঙ্কের পিছনে স্প্রে নজলের ফ্লো মিটারকে 9LPM এ সামঞ্জস্য করুন।
