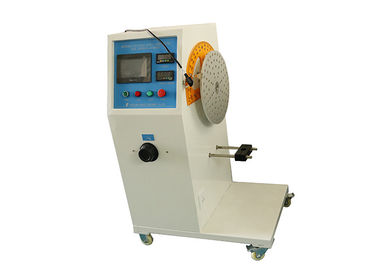

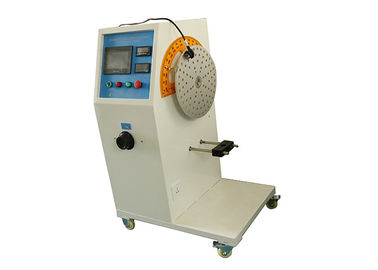

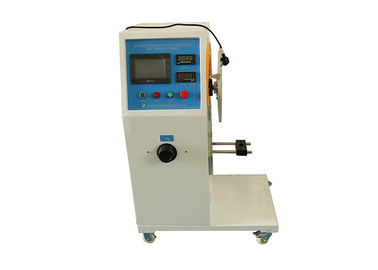

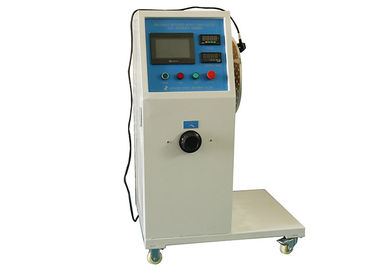

কর্ড ফ্লেক্সিং টেস্ট 0-360 Household একক স্টেশন মেশিন IEC60335 গৃহ সরঞ্জামের জন্য

আইইসি 60335 পিএলসি কন্ট্রোল কর্ড ফ্লেক্সিং টেস্ট 0-360 Household গৃহস্থালী যন্ত্রপাতি জন্য একক স্টেশন মেশিন

পণ্য পরিচিতি

গার্হস্থ্য সরঞ্জাম সরবরাহের কর্ড ফ্লেক্সিং টেস্ট মেশিনটি আইইসি 60335-1, জিবি 4706-1, আইসি 60335-2-14, জিবি 4706-30 ধারা 23.3 এবং 25.14 এবং ইত্যাদি অনুসারে বিশেষভাবে ডিজাইন এবং তৈরি করা হয়েছে, এটি পাওয়ার কর্ডের ফ্লেক্সিং পরীক্ষা করতে ব্যবহৃত হয় ( নমন) ছোট গৃহস্থালীর সরঞ্জামগুলির (যেমন কফি পট / বৈদ্যুতিন লোহা) এবং ল্যাম্পগুলির প্রতিরোধের পারফরম্যান্স, প্লাগ এবং সকেটের পাওয়ার কর্ড ফ্লেক্সিং এন্ডরেন্স টেস্টারের জন্য প্রযোজ্য।

The test device adopts to PLC electrical control, 7 inch color touch screen intelligent operation system; পরীক্ষার ডিভাইসটি পিএলসি বৈদ্যুতিন নিয়ন্ত্রণ, 7 ইঞ্চি রঙের টাচ স্ক্রিন বুদ্ধিমান অপারেশন সিস্টেমকে গ্রহণ করে; servo motor controlling the test angle, high precision digital instrument, high performance digital frequency conversion, precise speed regulation, six number memory timer, multifunctional combined clamp, center gage of rotation, bending angle adjustable, 4kw output power. সার্ভো মোটর পরীক্ষার কোণ নিয়ন্ত্রণ করে, উচ্চ নির্ভুলতা ডিজিটাল উপকরণ, উচ্চ কার্যকারিতা ডিজিটাল ফ্রিকোয়েন্সি রূপান্তর, সুনির্দিষ্ট গতি নিয়ন্ত্রণ, ছয় নম্বর মেমরি টাইমার, মাল্টিফেকশনাল সম্মিলিত বাতা, ঘূর্ণন কেন্দ্র গেজ, বাঁক কোণ স্থায়ী, 4kw আউটপুট শক্তি। Test times (maximum of 999999 times), test speed, and test angles can be preset; পরীক্ষার সময় (সর্বাধিক 999999 বার), পরীক্ষার গতি এবং পরীক্ষার কোণগুলি পূর্ব নির্ধারণ করা যেতে পারে; it has electric current detection function. এটিতে বৈদ্যুতিন কারেন্ট সনাক্তকরণ ফাংশন রয়েছে। This device can meet the test requirements of most of small household electrical appliances, the applicable range is widely. এই ডিভাইসটি বেশিরভাগ ছোট পরিবারের বৈদ্যুতিক সরঞ্জামের পরীক্ষার প্রয়োজনীয়তাগুলি পূরণ করতে পারে, প্রযোজ্য পরিসীমা ব্যাপকভাবে।

প্রযুক্তিগত পরামিতি

স্ট্যান্ডার্ড বর্ণনা

23.3 Different parts of an appliance that can move relative to each other in normal use or during user maintenance shall not cause undue stress to electrical connections and internal conductors, including those providing earthing continuity. ২৩.৩ কোনও সরঞ্জামের বিভিন্ন অংশ যা সাধারণ ব্যবহারে বা ব্যবহারকারীর রক্ষণাবেক্ষণের সময় একে অপরের সাথে তুলনামূলকভাবে সরে যেতে পারে বৈদ্যুতিন সংযোগ এবং অভ্যন্তরীণ কন্ডাক্টরগুলিতে অরথিং ধারাবাহিকতা সরবরাহকারীদের সাথে অযৌক্তিক চাপ সৃষ্টি করবে না। Flexible metallic tubes shall not cause damage to the insulation of the conductors contained within them. নমনীয় ধাতব টিউবগুলি তাদের মধ্যে থাকা কন্ডাক্টরের অন্তরণকে ক্ষতি করতে পারে না। Open-coil springs shall not be used to protect the wiring. ওয়্যারিং রক্ষার জন্য উন্মুক্ত কয়েল স্ট্রিং ব্যবহার করা হবে না। If a coiled spring, the turns of which touch one another, is used for this purpose, there shall be an adequate insulating lining in addition to the insulation of the conductors. যদি কোনও কয়েলযুক্ত বসন্ত, যার পালা একে অপরকে স্পর্শ করে, এই উদ্দেশ্যে ব্যবহার করা হয় তবে কন্ডাক্টরগুলির অন্তরণ ছাড়াও পর্যাপ্ত অন্তরক স্তর থাকবে।

দ্রষ্টব্য 1 আইসিপি 60227 বা আইইসি 60245 এর সাথে সম্মতিযুক্ত নমনীয় কর্ডের আঁচড়কে পর্যাপ্ত অন্তরক স্তর হিসাবে বিবেচনা করা হয়।

সম্মতি পরিদর্শন এবং নিম্নলিখিত পরীক্ষার মাধ্যমে চেক করা হয়।

যদি নমনীয়তা স্বাভাবিক ব্যবহারে দেখা যায় তবে যন্ত্রটি ব্যবহারের স্বাভাবিক অবস্থানে স্থাপন করা হয় এবং রেট ভোল্টেজ সরবরাহ করা হয় এবং সাধারণ অপারেশনের অধীনে পরিচালিত হয়।

The movable part is moved backwards and forwards, so that the conductor is flexed through the largest angle allowed by the construction, the rate of flexing being 30 per minute. অস্থাবর অংশটি পিছনের দিকে এবং সামনের দিকে সরানো হয়, যাতে কন্ডাক্টর নির্মাণের দ্বারা অনুমোদিত বৃহত্তম কোণের মাধ্যমে নমনীয় হয়, প্রতি মিনিটে 30 মিনিটের হারের হারের হার হয়। The দ্য

নমনীয় সংখ্যা

- 10 000, কন্ডাক্টরগুলির জন্য সাধারণ ব্যবহারের সময় নমনীয়;

- 100, ব্যবহারকারী রক্ষণাবেক্ষণের সময় নমনীয় কন্ডাক্টরগুলির জন্য।

দ্রষ্টব্য 2 পিছনে বা সামনের দিকে একটি নমনীয়তা একটি আন্দোলন।

The appliance shall not be damaged to the extent that compliance with this standard is impaired and it shall be fit for further use. এই মানটির সাথে সম্মতিটি যেভাবে ক্ষতিগ্রস্থ হয় সেই পরিমাণে এই যন্ত্রটিকে ক্ষতিগ্রস্থ করা হবে না এবং এটি আরও ব্যবহারের জন্য উপযুক্ত। In particular, the wiring and its connections shall withstand the electric strength test of 16.3, the test voltage being reduced to 1 000 V and applied between live parts and accessible metal parts only. বিশেষত, তারের এবং তার সংযোগগুলি 16.3 এর বৈদ্যুতিক শক্তি পরীক্ষার বিরুদ্ধে প্রতিরোধ করতে হবে, পরীক্ষার ভোল্টেজটি 1 000 ভি থেকে কমিয়ে কেবল লাইভ অংশ এবং অ্যাক্সেসযোগ্য ধাতব অংশগুলির মধ্যে প্রয়োগ করা হয়।

25.14 সরবরাহের কর্ড সহ সরবরাহ করা সরঞ্জামগুলি যা চালিত অবস্থায় চলতে থাকবে shall

নির্মিত হয়েছে যাতে সরবরাহ কর্ডটি পর্যাপ্ত পরিমাণে ফ্লেক্সিংয়ের বিরুদ্ধে সুরক্ষিত থাকে যেখানে এটি প্রয়োগ হয় app

দ্রষ্টব্য 1 এটি পরিবর্তে 22.16 দ্বারা পরীক্ষিত স্বয়ংক্রিয় কর্ড রিলগুলির সাথে অ্যাপ্লিকেশনগুলিতে প্রয়োগ হয় না।

সম্মতিটি নিম্নলিখিত পরীক্ষার মাধ্যমে পরীক্ষা করা হয় যা ৮ নং চিত্রের মতো দেখানো হয়েছে একটি দোলা সদস্যের মেশিনযুক্ত একটি যন্ত্রপাতিতে করা হয়।

খালি খোলার অন্তর্ভুক্ত সরঞ্জামের অংশটি দোদুল্য সদস্যের সাথে সংশোধন করা হয়েছে যাতে সরবরাহের কর্ডটি যখন তার ভ্রমণের মাঝখানে থাকে তখন কর্ডটির অক্ষটি যেখানে প্রবেশ করে

the cord guard or inlet is vertical and passes through the axis of oscillation. কর্ড গার্ড বা খাঁড়িটি উলম্ব এবং দোলনের অক্ষের মধ্য দিয়ে যায়। The major axis of the section of flat cords shall be parallel to the axis of oscillation. ফ্ল্যাট কর্ডগুলির বিভাগের প্রধান অক্ষটি দোলনের অক্ষের সমান্তরাল হবে।

কর্ডটি এমনভাবে লোড করা হয় যাতে প্রয়োগ করা বাহিনীটি প্রয়োগ হয়

- 10 এন, নামমাত্র ক্রস-বিভাগীয় অঞ্চল 0,75 মিমি ছাড়িয়ে যাওয়ার কর্ডগুলির জন্য;

- 5 এন, অন্যান্য কর্ডের জন্য।

দুরত্বের অক্ষ এবং যে বিন্দুর মধ্যে 8 নম্বরে প্রদর্শিত হয়েছে দূরত্ব এক্স X

কর্ড বা কর্ড গার্ড অ্যাপ্লায়েন্সগুলিতে প্রবেশ করে, এমনভাবে সামঞ্জস্য করা হয় যাতে যখন দোলক সদস্য তার সম্পূর্ণ পরিসরের উপর দিয়ে যায়, কর্ড এবং লোড সর্বনিম্ন পার্শ্বীয় চলাচল করে।

দোলককারী সদস্যটি 90 an (উল্লম্বের উভয় পাশে 45)) একটি কোণের মাধ্যমে সরানো হয়, জেড সংযুক্তিগুলির জন্য টাইপগুলির ফ্লেক্সিং সংখ্যা 20 000 এবং অন্যান্য সংযুক্তিগুলির জন্য 10 000 হয় flex ফ্লেক্সিংয়ের হার প্রতি মিনিটে 60।

দ্রষ্টব্য 2 একটি নমনীয়তা 90 one এর একটি আন্দোলন °

কর্ড এবং এর সাথে যুক্ত অংশগুলি 90 of কোণের মাধ্যমে ফ্লেক্সিংয়ের অর্ধেক সংখ্যার পরে পরিণত হয়, যদি না কোনও ফ্ল্যাট কর্ড লাগানো হয়।

পরীক্ষার সময়, কন্ডাক্টরগুলিকে রেটেড ভোল্টেজ সরবরাহ করা হয় এবং যন্ত্রের রেটযুক্ত বর্তমানের সাথে লোড করা হয়।

নোট 3 বর্তমানের কন্ডাক্টর মাধ্যমে পাস করা হয় না।

পরীক্ষার ফলাফল হবে না

- কন্ডাক্টরগুলির মধ্যে একটি শর্ট সার্কিট;

- যে কোনও কন্ডাক্টরের স্ট্র্যান্ডের 10% এরও বেশি ভাঙ্গন;

- তার টার্মিনাল থেকে কন্ডাক্টর পৃথক;

- কোনও কর্ড গার্ড আলগা;

- কর্ড বা কর্ড গার্ডের ক্ষতি যা এই স্ট্যান্ডার্ডের সাথে সম্মতি ব্যাহত করতে পারে;

- ভাঙা স্ট্র্যান্ডগুলি নিরোধককে ছিদ্র করে এবং অ্যাক্সেসযোগ্য হয়ে উঠছে।

নোট 4 কন্ডাক্টরগুলিতে আর্থিং কন্ডাক্টর অন্তর্ভুক্ত রয়েছে।

দ্রষ্টব্য 5 কর্ডের কন্ডাক্টরগুলির মধ্যে একটি শর্ট সার্কিট ঘটমান হিসাবে বিবেচিত হয় যদি বর্তমানের মান সমান হয়

যন্ত্রের রেট করা বর্তমানের দ্বিগুণ।
