| উৎপত্তি স্থল: | China |
| পরিচিতিমুলক নাম: | HongCe |
| সাক্ষ্যদান: | Calibration certificate(cost additional) |
| মডেল নম্বার: | HC9916 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | তিনপীস্ কাঠ |
| ডেলিভারি সময়: | 20 days |
| পরিশোধের শর্ত: | L/C, T/T |
| যোগানের ক্ষমতা: | 30 প্রতি মাসে সেট |
| পরীক্ষা প্লাগ: | কাস্টমাইজড | পরীক্ষা প্লাগ: | মজবুত ইস্পাত |
|---|---|---|---|
| Test weight: | Superposition | Operating method: | By manual |
| লক্ষণীয় করা: | বৈদ্যুতিন সকেট পরীক্ষক,সকেট পরীক্ষক |
||

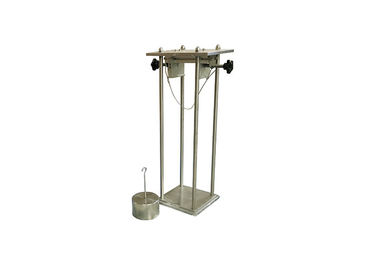

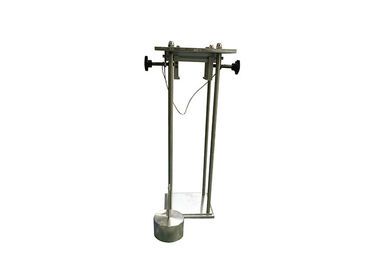

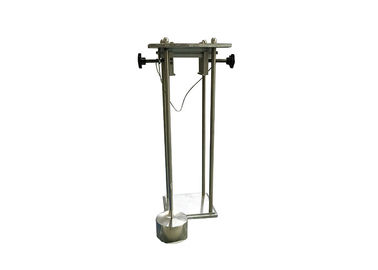

আইপি 60884-1 চিত্র 18 ম্যানুয়াল অপারেশনের জন্য প্লাগ প্রত্যাহার করতে যাচাইকরণ ফোর্সের জন্য প্লাগ সকেট পরীক্ষক প্রয়োজনীয়
মান:
আইইসি 60884-1 'পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি - পর্ব 1: সাধারণ প্রয়োজনীয়তা "ধারা 22.1
অ্যাপ্লিকেশন:
এটি সকেট থেকে প্লাগটি টানানোর সর্বাধিক শক্তি এবং প্লাগ বুশ থেকে একক প্লাগ পিনটি টানানোর সর্বনিম্ন বল প্রয়োজনীয় মানের সীমার মধ্যে রয়েছে কিনা তা পরীক্ষা করতে ব্যবহৃত হয়। ক্ল্যাম্পিং সিস্টেমটি কাজ করা সহজ।
পরিক্ষা মূলক নমুনা:
গৃহস্থালী বা অনুরূপ উদ্দেশ্যে সকেট ।
বৈশিষ্ট্য:
উপরের প্লেটটি অনুভূমিক অবস্থান থেকে উল্লম্ব অভিযোজনে উপরে চলে যায় এবং ক্ল্যাম্পিং ডিভাইসটি শীর্ষ প্লেটে ঘোরানো যায়। এই বৈশিষ্ট্যগুলি ডিভাইসটিকে বিভিন্ন স্ট্যান্ডার্ড প্রয়োজনীয়তা মেটাতে অনেকগুলি বিভিন্ন কনফিগারেশনে সেট আপ করতে দেয়। স্ট্যান্ডার্ড প্লাগ এবং ওজন 16A পর্যন্ত রেটযুক্ত সকেটে পরীক্ষার জন্য সরবরাহ করা হয়।
পিন গেজ এবং সর্বনিম্ন প্রত্যাহার বলের পরীক্ষার জন্য উপযুক্ত ওজনগুলি আলাদাভাবে বিক্রি করা হয়। পিন গেজের প্রয়োজনীয় মাত্রা গ্রাহক দ্বারা নির্দিষ্ট করা দরকার।
রুক্ষতা 0.8 মিমি ছাড়িয়ে না দিয়ে কঠোর ইস্পাত থেকে তৈরি টেস্ট প্লাগগুলি।
অনুভূমিক থেকে উল্লম্ব পর্যন্ত শীর্ষ প্লেট পিভটস।
পরামিতি:
| পরীক্ষা প্লাগ | কঠোর ইস্পাত তৈরি, পরীক্ষার প্লাগ এবং পিনগুলি নির্দিষ্ট দেশের প্লাগ এবং সকেটের প্রয়োজনীয়তা অনুসারে তৈরি করা উচিত। |

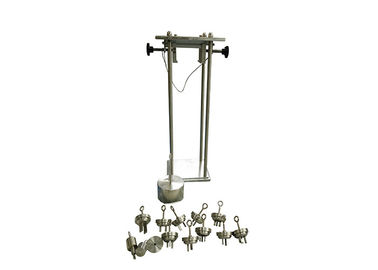

| ওজন | এক সেট. সুপারপজিশনটি 100 এন অর্জন করা যায়, 1-10 টেস্ট ফোর্সের অতিরিক্ত ওজন দ্বারা প্রয়োগ করা শক্তি |
| অপারেশন পদ্ধতি | ম্যানুয়াল দ্বারা |
প্লাগ এবং সকেট-আউটলেটগুলির জন্য সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল:
| রেটেড মান | মেরু সংখ্যা | পুলিং শক্তি (এন) | ||
| মাল্টিপোল প্লাগ পিনের সর্বোচ্চ পরিমাপ গেজ | একক প্লাগ পিনের সর্বনিম্ন পরিমাপ গেজ | একক প্লাগ পিনের সর্বোচ্চ পরিমাপ গেজ | ||
| ≤10A | 2 | 40 | 1.5 | 17 |
| 3 | 50 | |||
| > 10A ~ 16A | 2 | 50 | 2 | 18 |
| 3 | 54 | |||
| 3 এরও বেশি | 70 | |||
| > 16A ~ 32A | 2 | 80 | 3 | 27 |
| 3 | 80 | |||
| 3 এরও বেশি | 100 | |||
পরীক্ষা পদ্ধতি:
প্রথম ব্যবহারের আগে, ব্যবহারকারীর আরও বেশি কার্যকর এবং সঠিকভাবে টেস্ট যন্ত্রপাতিটি ব্যবহার করে এবং পরীক্ষাটি সম্পূর্ণ করার জন্য প্রাসঙ্গিক মানগুলির সাথে পরিচিত হওয়া উচিত।
1. সর্বোচ্চ প্রত্যাহারের শক্তি যাচাইকরণ
ক) সকেট-আউটলেটটি কোনও চিত্রের মাউন্ট প্লেট এ সংশোধন করা হয়েছে যেমন চিত্র 18 তে দেখানো হয়েছে, যাতে সকেট-পরিচিতিগুলির অক্ষগুলি উল্লম্ব হয় এবং প্লাগের পিনগুলির জন্য প্রবেশের গর্তগুলি নীচের দিকে মুখ করে। সর্বাধিক আকারের পিনগুলি sertedোকানো এবং সকেট-আউটলেট থেকে দশবার প্রত্যাহার করে পরীক্ষা প্লাগ তৈরি করুন।
খ) পরীক্ষা প্লাগটি সকেটে intoোকানো হয়, পরীক্ষার প্লাগটিতে ওজন ঝুলিয়ে রাখা হয়।
২. সর্বনিম্ন প্রত্যাহার বলের যাচাইকরণ
ক) টেস্ট পিন গেজ নির্বাচন করুন: উপযুক্ত ন্যূনতম প্লাগ পিনটি নির্বাচন করা উচিত।
খ) প্লাগ গ্রিজ সাফ করার জন্য ডিগ্রিজিং এজেন্ট ব্যবহার করুন। যেমন: ট্রাইক্লোরিথিলিন বা পেট্রোলিয়াম ইথার (প্রয়োজনীয় প্রতিরক্ষামূলক ব্যবস্থা নেওয়া উচিত)।
গ) সকেট-আউটলেট চিত্র 18-তে প্রদর্শিত ডিভাইসের সাথে সংশোধন করা হয়েছে। টেস্ট পিন গেজটি সন্নিবেশের হাতাতে আলতো করে প্রবেশ করাতে হবে, সকেট-পরিচিতিগুলির অক্ষগুলি উল্লম্ব হয় এবং প্লাগের পিনগুলির জন্য নীচের দিকে প্রবেশের গর্তগুলি তৈরি করে ।
3. যোগ্যতার মূল্যায়ন
1. সর্বাধিক প্রত্যাহারের শক্তি প্রয়োগ: প্লাগটি সকেট থেকে আলাদা করা হয়, যোগ্য হিসাবে বিচার করা হয়।
২. সর্বনিম্ন প্রত্যাহারের শক্তির প্রয়োগ: গেজটি ৩০ ডিসেম্বরের মধ্যে যোগাযোগ সভা থেকে নেমে আসবে না, তারপরে যোগ্য হিসাবে বিচার করা হবে।
