SUS304 প্লাগ সকেট পরীক্ষক ধারা 24.18 চিত্র 35. খাঁজ গর্ত এবং বিপরীত টেপার গেজের যাচাইকরণ

IEC60884-1 ধারা 24.18 চিত্র 35. খাঁজ গর্ত এবং বিপরীত টেপার গেজ যাচাইকরণ

মান:

আইইসি 60884-1 'পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি - পর্ব 1: সাধারণ প্রয়োজনীয়তা' ধারা 24.18, চিত্র 35।

অ্যাপ্লিকেশন:

It is used to test the groove, hole and the reverse taper. এটি খাঁজ, গর্ত এবং বিপরীত টেপার পরীক্ষা করতে ব্যবহৃত হয়। It has become an indispensable and important equipment in household appliances manufacturer, quality inspection departments and R & D institution detected safety performance of household electrical products. গৃহস্থালী যন্ত্রপাতি প্রস্তুতকারক, গুণমানের পরিদর্শন বিভাগ এবং গবেষণা ও ডি প্রতিষ্ঠান পরিবারের বৈদ্যুতিক পণ্যগুলির সুরক্ষা কার্যকারিতা সনাক্ত করে এটি একটি অপরিহার্য এবং গুরুত্বপূর্ণ সরঞ্জাম হয়ে দাঁড়িয়েছে।

পরিক্ষা মূলক নমুনা:

পরীক্ষা খাঁজ, গর্ত এবং পাল্টা টেপা

বৈশিষ্ট্য:

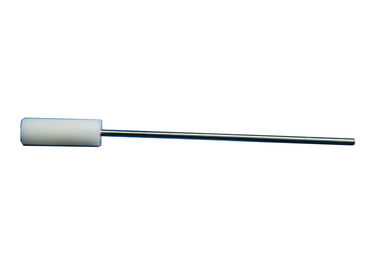

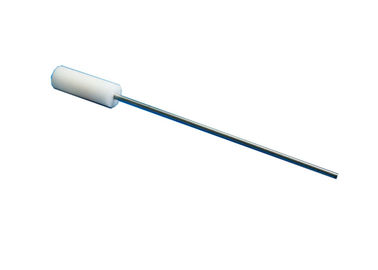

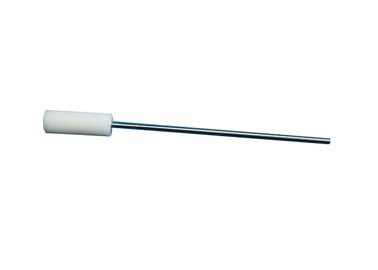

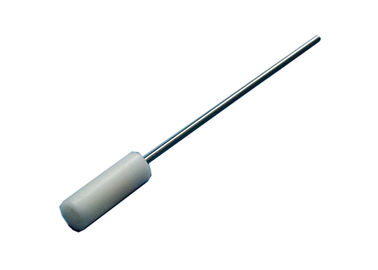

1. অংশ অনুসন্ধানের উপাদান: স্টেইনলেস স্টিল, মাত্রা: ব্যাস .52.5 +0.05 0, দৈর্ঘ্য 100 মিমি এরও বেশি।

2. নাইলন হ্যান্ডেল, এম 6 থ্রেডযুক্ত গর্তের সাথে হ্যান্ডেলটির শেষে সজ্জিত করুন, এটি জোর অ্যাপ্লিকেশন পরীক্ষা করার জন্য টান এবং ধাক্কা ডায়নামোমিটারের সাথে সংযুক্ত করা যেতে পারে।

পরামিতি:

অপারেশন পদক্ষেপ

চিত্র ৩৫ অনুসারে একটি গেজ 1 এন এর বল প্রয়োগ করে কোনও খাঁজ, গর্ত বা বিপরীত টেপারের উপরের অংশ থেকে 1.0 মিমির বেশি প্রবেশ করবে না বা যখন গেজটি মাউন্টিং / সমর্থনকারী পৃষ্ঠের সমান্তরালভাবে প্রয়োগ করা হবে এবং পরীক্ষার অধীনে অংশের জন্য লম্ব, যেমন চিত্র 36-এ দেখানো হয়েছে।

দ্রষ্টব্য: চিত্র ৩৫ অনুসারে, গেজটি ১.০ মিমি এরও বেশি প্রবেশ করেছে কিনা তা খ মুখের B এর মুখের পৃষ্ঠতল এবং খাঁজ, গর্ত, বিপরীতমুখী কাগজগুলির বাহ্যরেখার উপরের অংশ সহ প্রাসঙ্গিকভাবে তৈরি করা হয়েছে the মত।
