| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HongCe |
| সাক্ষ্যদান: | Calibration certificate(cost additional) |
| মডেল নম্বার: | HC9903 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 বিন্যাস করুন |
|---|---|
| মূল্য: | Negotiable |
| প্যাকেজিং বিবরণ: | তিনপীস্ কাঠ |
| ডেলিভারি সময়: | 20 দিন |
| পরিশোধের শর্ত: | L/C, T T |
| যোগানের ক্ষমতা: | 30 প্রতি মাসে সেট |
| Weights: | 0.3，0.4, 0.7, 0.9, 1.4kg | Test height: | 260, 280, 300, 320mm |
|---|---|---|---|
| Diameter of ferrule hole: | 6.5, 9.5, 13, 14.5mm | Test times: | 0～9999 |
| Diameter of gyration: | 75mm | Test rate: | 10±2 RPM |
| লক্ষণীয় করা: | আইইসি পরীক্ষক,পরীক্ষাগার পরীক্ষার সরঞ্জাম |
||

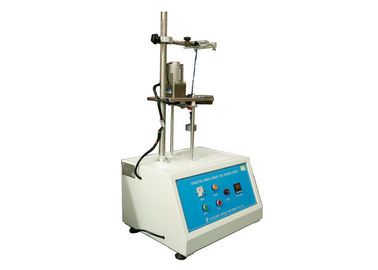

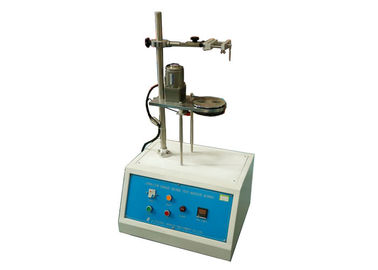

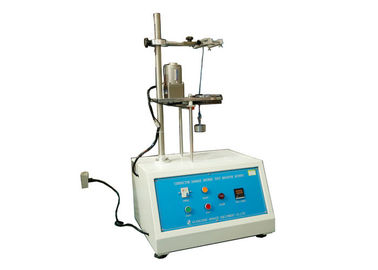

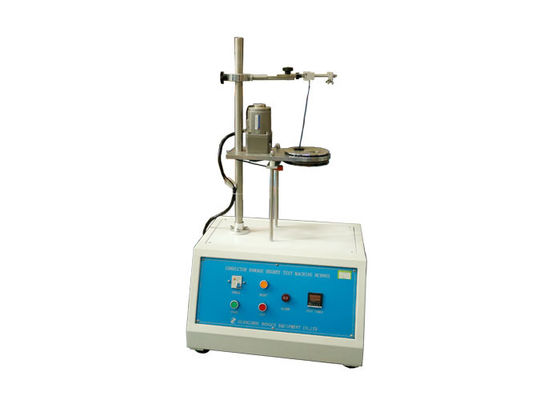

10 ± 2 আরপিএম টেস্টের রেট আইইসি 60884 চিত্র 11 একক কার্যক্ষম কন্ডাক্টরের ক্ষতি চেক করার জন্য পরীক্ষার ডিভাইস
মানক :
আইইসি 60884-1 'পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি - পর্ব 1: সাধারণ প্রয়োজনীয়তা' ধারা 12.2.2, 12.3.10 এবং চিত্র 11
অ্যাপ্লিকেশন:
স্ক্রু এবং স্ক্রুবিহীন টার্মিনালগুলির সাথে টার্মিনালগুলি সাধারণ ক্রিয়াকলাপের মধ্যে যান্ত্রিক বল বহন করতে পারে কিনা তা যাচাই করার জন্য এটি ব্যবহার করা হয়। স্ক্রু ক্ল্যাম্পিং টার্মিনালের নকশা এবং কাঠামো অতিরিক্ত ক্ষতি ছাড়াই কন্ডাক্টরের ক্ল্যাম্পের প্রয়োজনীয়তা পূরণ করে কিনা তা বিচার করতে প্রধানত ব্যবহার করুন।
পরিক্ষা মূলক নমুনা:
স্ক্রু টার্মিনাল এবং স্ক্রুলেস টার্মিনাল
পরামিতি:
| মডেল | HC9903 |
| পরীক্ষার হার | 10 ± 2 আরপিএম |
| ব্যাস gyration | 75mm |
| পরীক্ষার সময় | 0 ~ 9999 |
| ওজন | 0.3,0.4, 0.7, 0.9, 1.4 কেজি |
| পরীক্ষার উচ্চতা | 260, 280, 300, 320 মিমি |
| ব্যাস ফেরুহোল গর্ত | 6.5, 9.5, 13, 14.5 মিমি |
| স্ট্যান্ডার্ড | আমি EC60884-1, IEC60669-1 |
সাধারণ পরীক্ষা
1. স্কেল সমন্বয়: স্কেল অবস্থানের স্থির বাদাম আনলক করুন, পরীক্ষার জন্য প্রয়োজনীয় উচ্চতায় ফিক্সচারটি সামঞ্জস্য করুন এবং এটি ঠিক করুন।
2. কেন্দ্রের সমন্বয়: টার্নটেবলের কেন্দ্রটি খুঁজতে তারের হাতুড়িটি ব্যবহার করুন। এখানে আমাদের নমুনার আকৃতির সাথে মিল রাখতে হবে, যাতে নমুনার শীর্ষস্থানীয় টার্মিনালটি প্রান্তিককরণ হয়।
3. নমুনা ইনস্টলেশন।
3.1। সংযোগ টার্মিনালগুলি সংশ্লিষ্ট তারের সাথে সংযুক্ত, এবং বাতা এবং ইনস্টল করার পরে ফিক্সচারগুলি ঠিক করে।
3.2। তারটি সংশ্লিষ্ট বুশিংয়ের মধ্য দিয়ে যায় এবং সংশ্লিষ্ট কাউন্টারওয়েট ইনস্টল করে।
3.3। ওজন, উচ্চতা এবং বুশিংয়ের তুলনা সারণী নীচে হিসাবে:
| কন্ডাক্টরের নামমাত্র ক্রস-বিভাগীয় অঞ্চল (মিমি) | বুশিং হোল ব্যাস | উচ্চতা (মিমি) | কন্ডাক্টর জন্য ভর (কেজি) |
| 0.5 | 6.5 | 260 | 0.3 |
| 0.75 | 6.5 | 260 | 0.4 |
| 1.0 | 6.5 | 260 | 0.4 |
| 1.5 | 6.5 | 260 | 0.4 |
| 2.5 | 9.5 | 280 | 0.7 |
| 4.0 | 9.5 | 280 | 0.9 |
| ছয় | 9.5 | 280 | 1.4 |
| 10.0 | 9.5 | 280 | 2.0 |
| 16.0 | 13.0 | 300 | 2.9 |
| |||
৪. সাধারণ পরীক্ষার পদক্ষেপ:
4.1। প্রিসেট 【টেস্টের সময় standard স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে প্রাইসেট সময় নির্বাচন করতে <টিপুন, তারপরে value উপরের দিকে চাপুন বা প্রয়োজনীয় মানটি নির্বাচন করতে নীচের দিকে চাপুন এবং তারপরে নিশ্চিত করতে [SET] টিপুন, সময় প্রদর্শনের ফর্ম্যাটটি 99 ঘন্টা 59 মিনিট 59 হয় (প্রতিটি সময় পরীক্ষার সময় পরিবর্তন করা হয়, পরীক্ষার সময়টি নির্ধারণের জন্য রিসেট বোতামটি চাপতে হবে যা আগে সেট করা হয়েছিল))
4.2। 【স্টার্ট】 বোতামটি টিপুন, ডিভাইসটি চলতে শুরু করে, টার্নটেবল 10r / মিনিটের হারে ঘোরান, পরীক্ষার সময় to এ পৌঁছানোর পরে, পরীক্ষা স্বয়ংক্রিয় স্টপ এবং শব্দ প্রম্পট সহ।
4.3। ভয়েস প্রম্পটটি সরাতে হলুদ রিসেট বোতামটি টিপুন। পরীক্ষা শেষ হওয়ার পরে, সার্কিট ব্রেকারটির স্যুইচটি নীচে টানতে হবে এবং বিদ্যুৎ সরবরাহ বন্ধ করতে হবে।
4.4। উপসংহার: পরীক্ষার সময়, কন্ডাক্টর না কাউকে ক্ল্যাম্পিং ইউনিট থেকে স্লিপ করে বা ক্ল্যাম্পিং ইউনিটের কাছে ভেঙে পড়বে না, বা কন্ডাক্টরকে এমনভাবে ক্ষতিগ্রস্থ করবে না যাতে এটি আরও ব্যবহারের জন্য অযোগ্য করে দিতে পারে।
