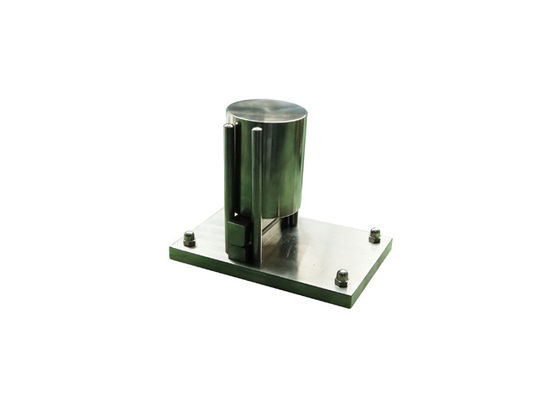

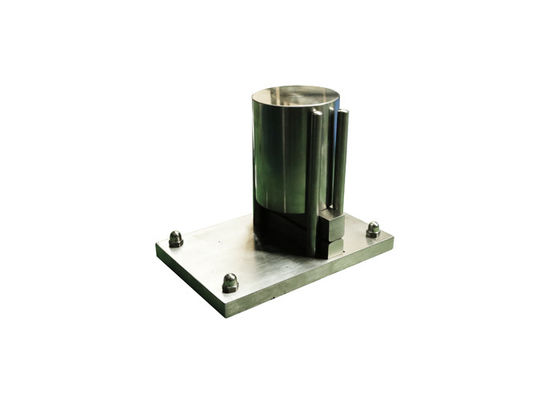

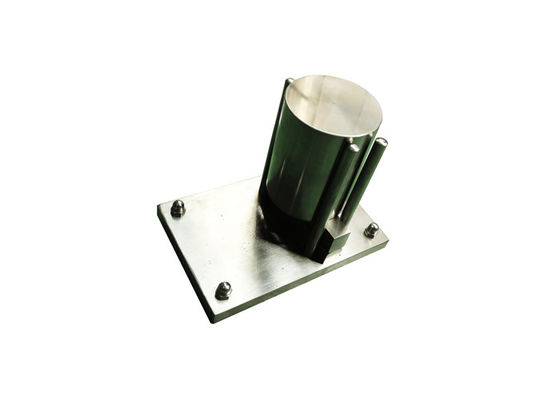

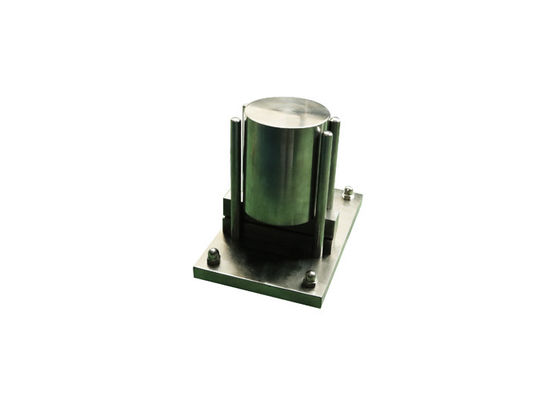

20 এন আইইসি 60884-1 স্টেইনলেস স্টিল তাপ প্রতিরোধের সংকোচন টেস্ট ডিভাইস

আইইসি 60884-1 প্লাগ সকেট পরীক্ষক তাপ প্রতিরোধের সংক্ষেপণ পরীক্ষা ডিভাইস স্টেইনলেস স্টিল

মান: আইইসি 60884-1 2013 ধারা 24.19, 25.4 এবং চিত্র 38

মানক বর্ণনা:

নমুনাগুলি একটি সংক্রমণের পরীক্ষার দ্বারা নিযুক্ত করা হয়েছে যেমন একটি 38 ডিগ্রি চিত্র হিসাবে দেখানো হয়েছে, পরীক্ষাটি উত্তাপের মন্ত্রিসভায় (80 ± 2) ° C তাপমাত্রায় করা হচ্ছে।
মেশিনটিতে দুটি স্টিল চোয়াল রয়েছে, 25 মিলিমিটার ব্যাসার্ধের একটি নলাকার মুখ, 15 মিমি প্রস্থ এবং 50 মিমি দৈর্ঘ্যের রয়েছে।50 মিমি দৈর্ঘ্য বাড়ানো যেতে পারে, যা পরীক্ষামূলকভাবে আনুষাঙ্গিকের আকারের উপর নির্ভর করে।
কোণগুলি 2,5 মিমি ব্যাসার্ধের সাথে বৃত্তাকার হয়।সকেট পরীক্ষক প্লাগ করুন
নমুনাটি চোয়ালগুলির মাঝে এমনভাবে আবদ্ধ করা হয় যেগুলি এই অঞ্চলে যেখানে এটি সাধারণ ব্যবহারে আঁকড়ে থাকে সেখানে এটির বিরুদ্ধে চাপ দেয়, চোয়ালগুলির মাঝের লাইনটি এই অঞ্চলের কেন্দ্রের সাথে প্রায় যতটা সম্ভব মিলে যায়।চোয়ালগুলির মাধ্যমে প্রয়োগ করা শক্তি 20 এন।
1 ঘন্টা পরে, চোয়ালগুলি সরানো হয় এবং নমুনাগুলি এই মানটির অর্থের মধ্যে কোনও ক্ষতি দেখায় না।সকেট পরীক্ষক প্লাগ করুন

অ্যাপ্লিকেশন: এই ডিভাইসটি বৈদ্যুতিক সরঞ্জাম এবং পৃষ্ঠের মাউন্টিং বাক্সের জন্য আনুষাঙ্গিকগুলির জন্য তাপের প্রতিরোধের যাচাইকরণের জন্য সংক্ষেপণ পরীক্ষার জন্য ব্যবহার করা হয়

পরিক্ষা মূলক নমুনা: পোর্টেবল সকেট-আউটলেট, বৈদ্যুতিক সরঞ্জামগুলির জন্য আনুষাঙ্গিক এবং পৃষ্ঠ মাউন্টিং বাক্সের ক্রেফস

বৈশিষ্ট্য: এই সংকোচনের পরীক্ষা ডিভাইসটি চলন্ত চোয়াল, স্থির চোয়াল, গাইড এবং সংক্ষেপণ ওজন দিয়ে তৈরি, বৈদ্যুতিক সরঞ্জামগুলির জন্য আনুষাঙ্গিক জন্য তাপের প্রতিরোধের যাচাইকরণের জন্য সংক্ষেপণ পরীক্ষার জন্য এবং একটি হিটিং চেম্বারের সাথে পৃষ্ঠতল মাউন্টিং বাক্স ব্যবহার করে।

পরামিতি:

1. সংকোচনের ওজন: 25 মিমি ব্যাসার্ধের নলাকার মুখযুক্ত, কোণগুলি 2,5 মিমি ব্যাসার্ধের সাথে বৃত্তাকার হয়
2. সংকোচনের শক্তি: 20N
3. পরীক্ষার সময়:সকেট পরীক্ষক প্লাগ করুন

1 মিনিট, তাপমাত্রায় (25 ° 5) ডিগ্রি সেন্টিগ্রেডে পরীক্ষা করুন - পোর্টেবল সকেট-আউটলেটগুলির কাফনের জন্য;

1 ঘন্টা, তাপমাত্রায় (80 ± 2) test C তাপমাত্রায় পরীক্ষা করুন - বৈদ্যুতিক সরঞ্জাম এবং পৃষ্ঠের মাউন্টিং বাক্সের জন্য আনুষাঙ্গিক জন্য।
