পণ্যের বিবরণ:
প্রদান:
|
| পাটা: | 1 বছর | ব্যবহার: | জলের ইনগ্রিজ প্রোটেকশন টেস্ট |
|---|---|---|---|
| মান: | IEC60529 | আবেদন: | আইপি 2 এক্স পরীক্ষার জন্য |
| ব্যফল ব্যাস: | Ф75 ± 0.2 | আঙুলের দৈর্ঘ্য: | 80 ± 0.2 |
| আঙুলটিপ কাটিয়া বেভেল কোণ: | 37 ° | ফিঙ্গারটিপ টেপার: | 14 ° |
| লক্ষণীয় করা: | IP2X ইনগ্রেশন সুরক্ষা পরীক্ষার সরঞ্জাম,জলের ইনগ্রেশন সুরক্ষা পরীক্ষার সরঞ্জাম |
||
আইইসি 60529 আইপি 2 এক্স ইনগ্রেশন প্রোটেকশন টেস্ট সরঞ্জাম টেস্ট ফিঙ্গার প্রোব বি
মান: আইইসি 61032 চিত্র 2, আইইসি 60950 চিত্র 2 এ, আইইসি 60884, আইইসি 60335, ইউএল 507, এবং ইউএল 1278 চিত্র 8.4।
মানক বর্ণনা:
IEC60529
12.3 স্বীকৃতি শর্ত
অ্যাক্সেস তদন্ত এবং বিপজ্জনক অংশগুলির মধ্যে পর্যাপ্ত ছাড়পত্র রাখলে সুরক্ষা সন্তোষজনক।
প্রথম বৈশিষ্ট্যযুক্ত সংখ্যা 1 এর পরীক্ষার জন্য, 50 মিমি ব্যাসের অ্যাক্সেস প্রোবটি পুরোপুরি খোলার মধ্য দিয়ে পাস করবে না।
প্রথম বৈশিষ্ট্যযুক্ত সংখ্যা 2 এর পরীক্ষার জন্য, সংযুক্ত টেস্ট আঙুলটি তার 80 মিমি দৈর্ঘ্যে প্রবেশ করতে পারে তবে স্টপ ফেস ( 50 মিমি 20 মিমি) খোলার মধ্য দিয়ে যেতে পারবে না।সোজা অবস্থান থেকে শুরু করে, টেস্ট আঙুলের উভয় জয়েন্টগুলি ক্রমাগত একটি এর মাধ্যমে বাঁকানো হবে
আঙুলের সংলগ্ন অংশের অক্ষের সাথে 90 angle পর্যন্ত কোণ এবং প্রতিটি সম্ভাব্য অবস্থানে স্থাপন করা হবে।
আরও স্পষ্টতার জন্য সংযুক্তি এ দেখুন।ইনগ্রেশন সুরক্ষা পরীক্ষার সরঞ্জাম
15.3 স্বীকৃতি শর্ত
অ্যাক্সেস তদন্ত এবং বিপজ্জনক অংশগুলির মধ্যে পর্যাপ্ত ছাড়পত্র রাখলে সুরক্ষা সন্তোষজনক।
অতিরিক্ত চিঠি বি জন্য পরীক্ষার ক্ষেত্রে, সংযুক্ত টেস্ট আঙুলটি তার 80 মিমি দৈর্ঘ্যে প্রবেশ করতে পারে তবে স্টপ ফেস (∅ 50 মিমি × 20 মিমি) খোলার মধ্য দিয়ে যেতে হবে না।ইনগ্রেশন সুরক্ষা পরীক্ষার সরঞ্জাম
সোজা অবস্থান থেকে শুরু করে, পরীক্ষার আঙুলের উভয় জয়েন্টগুলি আঙুলের সংলগ্ন অংশের অক্ষের সাথে 90 ° অবধি কোণে ক্রমান্বয়ে বাঁকানো হবে এবং প্রতিটি সম্ভাব্য অবস্থানে স্থাপন করা হবে।
অতিরিক্ত অক্ষর সি এবং ডি পরীক্ষার ক্ষেত্রে অ্যাক্সেস প্রোবটি তার সম্পূর্ণ দৈর্ঘ্যে প্রবেশ করতে পারে তবে স্টপ মুখটি খোলার মধ্য দিয়ে পুরোপুরি প্রবেশ করবে না।আরও স্পষ্টতার জন্য সংযুক্তি এ দেখুন।ইনগ্রেশন সুরক্ষা পরীক্ষার সরঞ্জাম
পর্যাপ্ত ছাড়পত্র যাচাইয়ের জন্য শর্তাবলী 12.3.1, 12.3.2 এবং 12.3.3 এ দেওয়া শর্তগুলির সাথে অভিন্ন।
অ্যাপ্লিকেশন: এই তদন্তটি বিপজ্জনক অংশগুলিতে অ্যাক্সেসের বিরুদ্ধে প্রাথমিক সুরক্ষা যাচাই করার উদ্দেশ্যে তৈরি করা হয়েছে।এটি একটি আঙুল দিয়ে অ্যাক্সেসের বিরুদ্ধে সুরক্ষা যাচাই করতেও ব্যবহৃত হয়।
পরিক্ষা মূলক নমুনা: সহজেই অ্যাক্সেসযোগ্য এনক্লোজার লাইভ পার্টস বা যান্ত্রিক অংশগুলি।

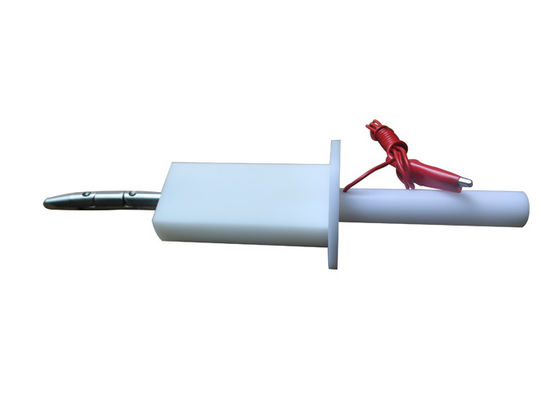

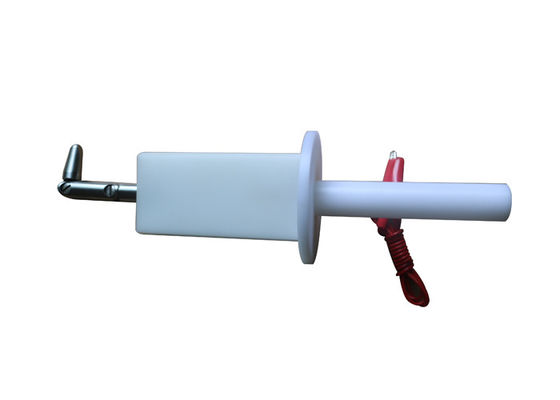

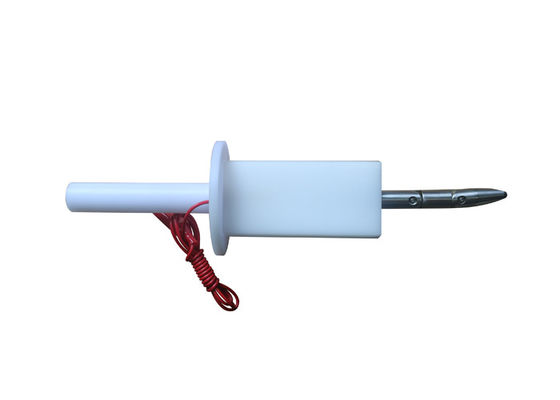

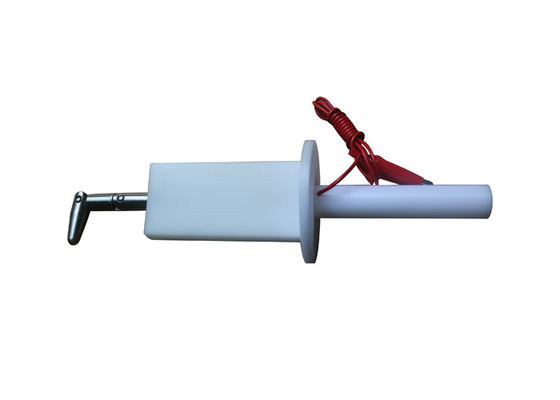

বৈশিষ্ট্য: এই পরীক্ষার আঙুলের প্রোবটিতে ডিটো, আঙুল, বেস এবং উত্তাপযুক্ত হ্যান্ডেল রয়েছে যা মানুষের হাতের বৈশিষ্ট্যগুলি অনুকরণ করে।এটিতে দুটি চলমান জয়েন্ট রয়েছে, যা 90 cur এ বাঁকা যায় °কাস্টমাইজেবল: হ্যান্ডেলের শেষে প্লাগেবল কলা প্লাগ এবং অ্যাম্ফেনল সংযোগকারী সজ্জিত হয়ে গেলে বা হ্যান্ডেলের শেষে এম 6-র খোলা থ্রেডেড গর্ত (টানার সাথে সংযুক্ত) যখন এটি ঘেরের সুরক্ষা পরীক্ষার জন্য ব্যবহার করা হয় তখন এটি অ্যান্টি-বৈদ্যুতিক শক টেস্টের জন্য ব্যবহার করা যেতে পারে এবং ডায়নামোমিটার পুশ করুন)।
পরামিতি(মিমি):
| মডেল | এইচ টি-I02 |
| নাম | স্ট্যান্ডার্ড টেস্ট ফিঙ্গার |
| যৌথ ঘ | 30 ± 0.2 |
| জয়েন্ট ২ | 60 ± 0.2 |
| আঙুলের দৈর্ঘ্য | 80 ± 0.2 |
| বিস্মিত হই | 180 ± 0.2 |
| নলাকার | R2 হলো ± 0.05 |
| গোলাকার | R4 ± 0.05 |
| আঙুলটিপ কাটিয়া বেভেল কোণ | 37ণ 0 -10 ′ |
| ফিঙ্গারটিপ টেপার | 14 ণ 0 -10 ′ |
| টেস্ট আঙুলের ব্যাস | 012 0 -0.05 |
| এএ বিভাগ ব্যাস | Ф50 |
| এএ বিভাগ প্রস্থ | 20 ± 0.2 |
| ব্যফল ব্যাস | Ф75 ± 0.2 |
| বাফলের বেধ | 5 ± 0.5 |
| বল | ---- |
| প্রয়োগকৃত মান | IEC61032-1 |
