পণ্যের বিবরণ:
প্রদান:
|
পণ্যের নাম: | রেফ্রিজারেটর ডোর সহনশীলতা পরীক্ষক | বিদ্যুৎ সরবরাহ: | 220V 50Hz |
---|---|---|---|
মান: | আইইসি 60335-2-24, আইসিসি 62552 | আবেদন: | রেফ্রিজারেটরের দরজা পরীক্ষা |
চালানোর ধরণ: | সার্ভ মোটর ড্রাইভ | ঘূর্ণায়মান ওপেন ক্লোজড ডোর এঙ্গেল: | 0-90। Pre প্রিসেট হতে পারে |
ড্রয়ার ডোর খোলার দূরত্ব: | 0-100 মিমি set প্রিসেট হতে পারে | পাটা: | 1 বছর |
লক্ষণীয় করা: | পিএলসি রেফ্রিজারেটর ডোর সহনশীলতা পরীক্ষক,360 ° / এস রেফ্রিজারেটরের ডোর সহনশীলতা পরীক্ষক |
0-360 s / s পিএলসি বুদ্ধিমান ইন্টিগ্রেটেড কন্ট্রোল রেফ্রিজারেটরের ডোর এন্ডিউরেন্স পরীক্ষক
পরীক্ষা প্রকল্প:
আইইসি 60335-2-24 ধারা 22.112
সরঞ্জাম পরীক্ষার সরঞ্জামগুলিতে বগিগুলির দরজা এবং idsাকনা
22.11 2 একটি মুক্ত স্থান সহ সরঞ্জামগুলিতে বগিগুলির doorsাকনা এবং idsাকনাগুলি ভিতরে থেকে খোলার জন্য সক্ষম হবে।
সম্মতি নিম্নলিখিত পরীক্ষার মাধ্যমে চেক করা হয়।
খালি সরঞ্জাম সরবরাহ থেকে সংযোগ বিচ্ছিন্ন, একটি অনুভূমিক সমর্থন স্থাপন করা হয় এবং কাস্টার এবং রোলারগুলির সাথে, যদি কোনও, ওরিয়েন্টেড, অ্যাডজাস্টেড বা ব্লক করা হয় তবে অ্যাপ্লায়েন্সটি চলাচল করতে না পারে সেজন্য ইনস্টলেশনের নির্দেশাবলী অনুসারে সমতল করা হয়েছে।দরজা বা idsাকনাগুলিতে তালা, যদি থাকে তবে আনলক করা রয়েছে।
দরজা এবং idsাকনা 15 মিনিটের জন্য বন্ধ থাকে for
Aাকনা বা দরজার সমতলের দিকে লম্ব দিকের কব্জাকৃতি অক্ষের মধ্যবর্তী প্রান্তের মধ্যবর্তী পয়েন্টের মধ্যবর্তী কোণে মধ্যযুগীয় কোণে মধ্যযুগীয় প্রান্তের মধ্যবর্তী বিন্দুতে, প্রতিটি উপযুক্ত দরজা বা যন্ত্রের idাকনাটির সমান একটি বিন্দুতে একটি বল প্রয়োগ করা হয়।
বাহিনীটি 15 N / s এর বেশি হারে প্রয়োগ করা হবে এবং বাহিনী 70 এন ছাড়িয়ে যাওয়ার আগে idাকনা বা দরজা খোলা হবে shall
আইসিসি 62552 ধারা 11.2, ধারা 11.3
দরজা, idsাকনা এবং ড্রয়ারের জন্য সহনশীলতা পরীক্ষা
১১.২ বাহ্যিক দরজা এবং idsাকনাগুলি
১১.২.১ পরীক্ষার শর্ত / প্রস্তুতি
পরিবেষ্টনের তাপমাত্রা +16 ° C এবং +32 ° C এর মধ্যে হবে।
হিমায়ন সরঞ্জাম বন্ধ করা হবে।
দরজার তাক (গুলি) যথাযথভাবে 13.3.2.8 বা ক্লজ 12 অনুসারে লোড করা হবে।
11.2.2 খোলার ক্রম (চিত্র 4 দেখুন)
দরজার গতিবিধি 0 of এর কোণ থেকে 5 ° এবং 15 between এর মধ্যে খোলার কোণে নিয়ন্ত্রিত হবে, তারপরে দরজার অবাধ চলাচল, নিয়ন্ত্রিত আন্দোলনটি প্রায় সাইনোসয়েডাল বলে beingদরজা খোলার চক্রের সময়কালের প্রথম প্রান্তিকে অনুষ্ঠিত হবে take
১১.২.৩ সমাপ্তি ক্রম (চিত্র ৪ দেখুন)
45 of খোলার কোণ থেকে 40 ° এবং 35 between এর মধ্যে একটি কোণে দরজার গতিপথ নিয়ন্ত্রণ করা হবে, এর পরে দরজার অবাধ চলাচল এবং এটি সাধারণ ব্যবহারের মতো বন্ধ হয়ে যাবে।
প্রতি মিনিটে চক্রের সংখ্যা 10 থেকে 25 হবে।
- অভ্যন্তরীণ তাপমাত্রা TW - 6 ডিগ্রি সেন্টিগ্রেডের সাথে বগিগুলির জন্য, বাহ্যিক দরজা এবং idsাকনাগুলি 100,000 প্রারম্ভিক এবং বন্ধকরণের অপারেশনগুলি সহ্য করতে পারে যা দরজা বা idাকনাটির বাতাসের সংকোচনের জন্য পক্ষপাতমূলক হতে পারে।
- অভ্যন্তরীণ তাপমাত্রা টি ইউ - 6 ডিগ্রি সেন্টিগ্রেডের সাথে বগিগুলির জন্য, বাহ্যিক দরজা এবং idsাকনাগুলি 30 000 টি খোলার এবং বন্ধ হওয়া অপারেশনগুলি সহ্য করতে পারে যা দরজা বা idাকনাটির বায়ু-সংকোচনের জন্য পূর্বপক্ষ হতে পারে।
অনুচ্ছেদ 9 অনুযায়ী পরীক্ষাটি ব্যবহার করে পদ্ধতিটির পরে সম্মতি পরীক্ষা করা হবে।
১১.৩ বাহ্যিক ড্রয়ার
১১.৩.১ পরীক্ষার শর্ত / প্রস্তুতি
পরিবেষ্টনের তাপমাত্রা +16 ° C এবং +32 ° C এর মধ্যে হবে।
হিমায়ন সরঞ্জাম বন্ধ করা হবে।
সমস্ত ঝুড়ি, তাক এবং পাত্রে ক্লজ 12 অনুসারে লোড করা হবে।
11.3.2 খোলার ক্রম (চিত্র 5 দেখুন)
ড্রয়ারগুলি তাদের সম্পূর্ণ উন্মুক্ত অবস্থানের 15 মিমি থেকে 20 মিমি পর্যন্ত টেনে আনতে হবে।
11.3.3 সমাপ্তি ক্রম (চিত্র 5 দেখুন)
ড্রয়ারগুলি তাদের সম্পূর্ণ উন্মুক্ত অবস্থানের 15 মিমি থেকে 20 মিমি পর্যন্ত সাধারণ ব্যবহারের মতো বন্ধ থাকবে।
প্রতি মিনিটে চক্রের সংখ্যা 5 এবং 10 এর মধ্যে হবে।
- অভ্যন্তরীণ তাপমাত্রা TW - 6 ডিগ্রি সেন্টিগ্রেড সহ বগিগুলির জন্য,
1) একক ড্রয়ার 100,000 সহ্য করতে পারে, এবং
2) একাধিক ড্রয়ার প্রতিটি 50,000 সহ্য করতে হবে,
অবনতি ছাড়াই অপারেশনগুলি খোলার এবং বন্ধ করে দেওয়া যা ড্রয়ারের সিলিংয়ের বায়ু-সংকোচনের জন্য পূর্ববিচারমূলক হতে পারে।
- একটি অভ্যন্তরীণ তাপমাত্রা টি ইউ - 6 ডিগ্রি সেন্টিগ্রেডের সাথে বিভাগগুলির জন্য, প্রতিটি ড্রয়ার 30,000 000 খোলার এবং বন্ধের অপারেশনগুলি সহ্য করতে পারে যা ড্রয়ারের সিলিংয়ের বায়ু-সংকোচনের জন্য পক্ষপাতমূলক হতে পারে।
অনুচ্ছেদ 9 অনুযায়ী পরীক্ষাটি ব্যবহার করে পদ্ধতিটির পরে সম্মতি পরীক্ষা করা হবে।
প্রযুক্তিগত পরামিতি:
নমুনা ব্যাপ্তি, ব্যবহার, নীতি, কাঠামো এবং পরিবেশের ব্যবহার | |
নমুনা এবং সীমাবদ্ধতা | হিমায়ন সরঞ্জাম (রেফ্রিজারেটর) |
পরীক্ষার উদ্দেশ্য | এটি ইন্টারলকগুলির নির্ভরযোগ্যতা যাচাই করার জন্য রেফ্রিজারেটরের দরজা বা ড্রয়ারগুলির জন্য আন্তঃসংযোগ বা গাইডগুলির ধৈর্যশীল জীবন পরীক্ষার জন্য ব্যবহৃত হয়;বার বার দরজা খোলার এবং বন্ধ করার অপারেশনগুলির জন্য যেমন ডিফ্রস্টিং টেস্ট এবং রেফ্রিজারেন্ট ফাঁস পরীক্ষার জন্য অন্যান্য পরীক্ষাগুলিতে সহায়তা করতেও ব্যবহৃত হত |
পরীক্ষার নীতি | মোটরটি ম্যানিপুলেটারকে চালিত করে, দরজা বা ড্রাইভটি ভ্যাকুয়াম চুষার দ্বারা স্তন্যপান করে একটি নির্দিষ্ট গতিতে পুনরুদ্ধার করতে, ইন্টারলকিং ডিভাইসের নির্ভরযোগ্যতা যাচাই করতে। |
কাঠামো |
সরঞ্জামগুলি বৈদ্যুতিক নিয়ন্ত্রণ মন্ত্রিপরিষদে (লোড ভোল্টেজ নিয়ন্ত্রক সহ), একটি ফ্রেম এবং একটি রোবোট বাহুতে বিভক্ত। |
অপারেশন পরিবেশ |
বিদ্যুৎ সরবরাহ: AC220V ± 10% / 50-60Hz, শক্তি: 6KW |
কর্মক্ষমতা | |
টেস্ট স্টেশন |
ঘূর্ণায়মান ডোর অ্যাকশন অবস্থান |
বৈদ্যুতিক নিয়ন্ত্রণের পদ্ধতি | পিএলসি বুদ্ধিমান সমন্বিত নিয়ন্ত্রণ, 7 ইঞ্চি মানব-মেশিন টাচ ইন্টারফেস অপারেশন |
চালানোর ধরণ | সার্ভ মোটর ড্রাইভ |
নমুনা দমন পদ্ধতি | ভ্যাকুয়াম স্তন্যপান |
দরজা গতি খুলুন / বন্ধ করুন |
ঘূর্ণায়মান ডোর অ্যাকশন: 0-360 ° / s (1.5 মি / সে), প্রিসেট হতে পারে |
ঘূর্ণায়মান ওপেন ক্লোজড ডোর এঙ্গেল | 0-90 °, প্রিসেট হতে পারে |
ড্রয়ার ডোর খোলার দূরত্ব | 0-100 মিমি, প্রিসেট হতে পারে |
টেস্ট টাইমস | 0-999999 বার, প্রিসেট হতে পারে |
লোড ভোল্টেজ | 0-250V, সামঞ্জস্যযোগ্য |
টেস্ট আইটেম এবং ক্র্যাফটিং প্রক্রিয়া |
1. রেফ্রিজারেটর দরজা ইন্টারলক ডিভাইস সহ্য পরীক্ষা প্রক্রিয়া: ভ্যাকুয়াম স্তন্যপান স্বয়ংক্রিয়ভাবে দরজা স্তন্যপান ---- একটি প্রসেট গতিতে প্রিसेट কোণে দরজাটি খুলুন (45 °) ---- প্রিসেট গতিতে দরজাটি বন্ধ করুন ---- বার বার দরজাটি খোলা এবং বন্ধ করুন যতক্ষণ না পৌঁছে যায় পরীক্ষার সময় 2. রেফ্রিজারেটর ড্রয়ারের দরজা সহনশীলতা পরীক্ষা |
সুরক্ষা সুরক্ষা ডিভাইস | |
শক্তি | ফুটো সুরক্ষা, ওভারলোড এবং শর্ট সার্কিট সুরক্ষা |
মোটর | ওভারলোড, শর্ট সার্কিট সুরক্ষা |

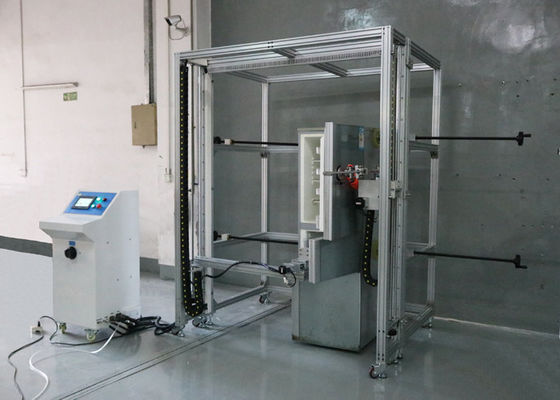

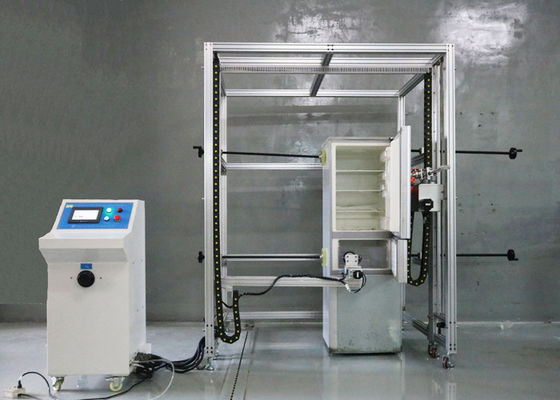

চিত্র দেখুন:
