আইইসি 60884-1 ধারা 23.4 প্লাগ সকেট পরীক্ষক শক্তি কর্ড ফ্লেক্সিং টেস্ট যন্ত্রপাতি 6 স্টেশন

আইইসি 60884-1 ধারা 23.4 প্লাগ সকেট পরীক্ষক শক্তি কর্ড ফ্লেক্সিং টেস্ট যন্ত্রপাতি 6 স্টেশন

স্ট্যান্ডার্ড বর্ণনা (IEC60884-1 ধারা 23.4):

২৩.৪ অ-পুনঃ-সংশোধনযোগ্য প্লাগগুলি এবং নন-রিভাইরেবল পোর্টেবল সকেট-আউটলেটগুলি এমনভাবে ডিজাইন করা উচিত যাতে নমনীয় কেবলটি যেখানে অ্যাকসেসরিজে প্রবেশ করে সেখানে অতিরিক্ত বাঁকানো থেকে সুরক্ষিত থাকে।
এই উদ্দেশ্যে সরবরাহ করা গার্ডগুলি অন্তরক পদার্থের হতে হবে এবং একটি নির্ভরযোগ্য পদ্ধতিতে স্থির করা হবে।
দ্রষ্টব্য 1 হেলিকাল ধাতব স্প্রিংসগুলি খালি বা অন্তরক উপাদান দিয়ে আবৃত হোক না কেন নমনীয় তারের রক্ষক হিসাবে ব্যবহার করা উচিত নয়।
অনুকরণের মাধ্যমে এবং চিত্র 21 তে দেখানো হয়েছে এমন একটি সরঞ্জামের মাধ্যমে তৈরি একটি নমনীয় পরীক্ষার মাধ্যমে সম্মতি পরীক্ষা করা হয়।
পরীক্ষাটি নতুন নমুনায় তৈরি করা হয়।সকেট পরীক্ষক প্লাগ করুন
নমুনাটি যন্ত্রের দোলক সদস্যকে সংশোধন করা হয়েছে যাতে এটি যখন ভ্রমণের মাঝামাঝি হয়, নমনীয় তারের অক্ষটি যেখানে এটি নমুনায় প্রবেশ করে, উল্লম্ব হয় এবং দোলনের অক্ষের মধ্য দিয়ে যায়।
সমতল কর্ড সহ নমুনাগুলি মাউন্ট করা হয় যাতে বিভাগটির প্রধান অক্ষটি দোলনের অক্ষের সমান্তরাল হয়।
আনুষাঙ্গিক নিম্নলিখিত পদ্ধতিতে পরীক্ষার ব্যবস্থায় স্থির করা হবে:
- প্লাগগুলি: পিন দ্বারা;সকেট পরীক্ষক প্লাগ করুন
- পোর্টেবল সকেট-আউটলেটগুলি: বাগদানের মুখ থেকে নমনীয় তারের দিকে 4 মিমি থেকে 5 মিমি দূরত্বে;পরীক্ষার সময় পোর্টেবল সকেট-আউটলেটে সর্বাধিক মাত্রাযুক্ত একটি পরীক্ষা প্লাগ প্রবেশ করানো হবে।
অ্যাকসেসরিটি হ'ল, দোলকের সদস্যের নির্ধারিত অংশ এবং দোলনের অক্ষের মধ্যে দূরত্বের প্রকরণের পরিবর্তে, যখন টেস্ট মেশিনের দোলাচলকারী সদস্যটি তার সম্পূর্ণ ভ্রমণে সরানো হয় তখন নমনীয় কেবলটি ন্যূনতম পার্শ্বীয় গতিবিধি করে।
দ্রষ্টব্য 2 পরীক্ষার সময় নমনীয় তারের ন্যূনতম পার্শ্বীয় চলাচলের সাথে মাউন্টিং পজিশনটি সহজেই পরীক্ষার মাধ্যমে সন্ধানের সম্ভাবনা পাওয়ার জন্য, নমনীয় যন্ত্রগুলি এমনভাবে তৈরি করা উচিত যাতে দোলনায় লাগানো আনুষাঙ্গিকগুলির জন্য বিভিন্ন সমর্থন উপলব্ধ করা হয় সদস্য সহজেই সমন্বয় করা যেতে পারে।সকেট পরীক্ষক প্লাগ করুন
নোট 3 নমনীয় তারটি ন্যূনতম পার্শ্বীয় চলাচল করে কিনা তা দেখার জন্য একটি ডিভাইস (উদাহরণস্বরূপ, একটি স্লট বা একটি পিন) রাখার পরামর্শ দেওয়া হয়।
নমনীয় কেবলটি একটি ভর দিয়ে লোড করা হয় যেমন প্রয়োগ করা বলটি হয়
- নামমাত্র ক্রস-বিভাগীয় অঞ্চল 0,75 মিমি 2 ছাড়িয়ে নমনীয় কেবলগুলি সহ আনুষাঙ্গিকগুলির জন্য 20 এন;
- অন্যান্য আনুষাঙ্গিক জন্য 10 এন।
অ্যাকসেসরিজের রেট করা প্রবাহের সমতুল্য বা নিম্নতর বর্তমান, যেটি নিম্নতর, কন্ডাক্টরগুলির মধ্য দিয়ে যায়:
- 0,75 মিমি 2 এর চেয়ে বড় নামমাত্র ক্রস-বিভাগীয় অঞ্চলযুক্ত নমনীয় কেবলগুলি সহ আনুষাঙ্গিকগুলির জন্য 16 এ;
- 0,75 মিমি 2 এর নামমাত্র ক্রস-বিভাগীয় এলাকা সহ নমনীয় কেবলগুলি সহ আনুষাঙ্গিকগুলির জন্য 10 এ;
- 0,75 মিমি 2 এর কম নামমাত্র ক্রস-বিভাগীয় অঞ্চলযুক্ত নমনীয় কেবলগুলি সহ আনুষাঙ্গিকগুলির জন্য 2,5 এ।
কন্ডাক্টরগুলির মধ্যে ভোল্টেজটি নমুনার রেটেড ভোল্টেজের সমান।
দোলককারী সদস্যটি 90 an (উল্লম্বের উভয় পাশে 45)) কোণে সরানো হয়, ফ্লেক্সিংয়ের সংখ্যা 10 000 এবং 60 / মিনিট নমনীয়তার হার।
নোট 4 নমনীয়তা হ'ল এক আন্দোলন, পিছনে বা সামনের দিকে।
বিজ্ঞপ্তি বিভাগের নমনীয় কেবলগুলি সহ নমুনাগুলি 5 000 ফ্লেক্সিংয়ের পরে দোলক সদস্যের 90 through এর মধ্যে পরিণত হয়;সমতল নমনীয় কেবলগুলির সাথে নমুনাগুলি কেবল কন্ডাক্টরের অক্ষযুক্ত সমতলের দিকে একটি লম্ব দিকে বাঁকানো হয়।
নমনীয় পরীক্ষার সময়, থাকবে
- বর্তমানের কোনও বাধা নেই,
- কন্ডাক্টরগুলির মধ্যে কোনও শর্ট সার্কিট নেই।
নোট 5 নমনীয় তারের কন্ডাক্টরের মধ্যে একটি শর্ট সার্কিট হয়
বর্তমান প্রাপ্ত হলে ঘটতে বিবেচিত
অ্যাকসেসরিজের পরীক্ষার বর্তমানের দ্বিগুণ সমান মান।
পরীক্ষার পরে, প্রহরী, যদি কোনও, শরীর থেকে পৃথক না হয়ে থাকে এবং নমনীয় তারের অন্তরণ কোনও ঘর্ষণ বা পরিধানের চিহ্ন দেখায় না;কন্ডাক্টরগুলির ভাঙ্গা স্ট্র্যান্ডগুলি এখনও অ্যাক্সেসযোগ্য হওয়ার জন্য নিরোধকটি ছিটিয়ে দেয় না।

পণ্য পরিচিতি:

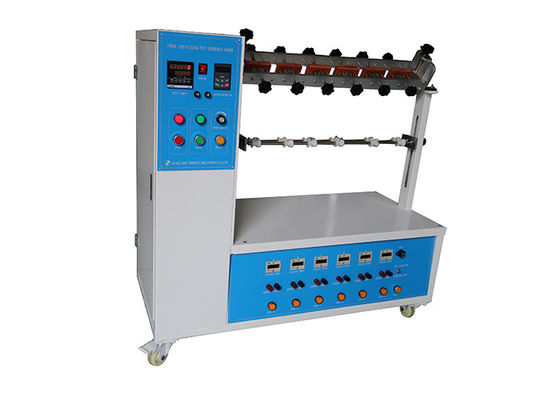

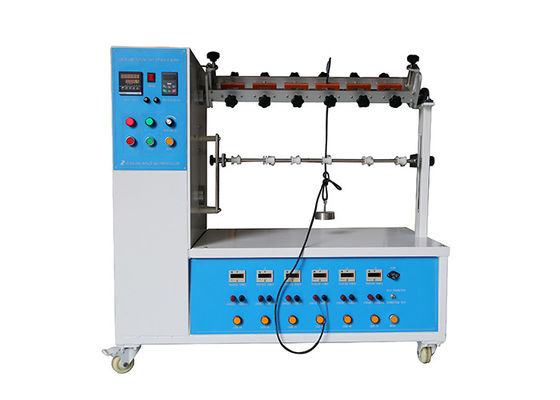

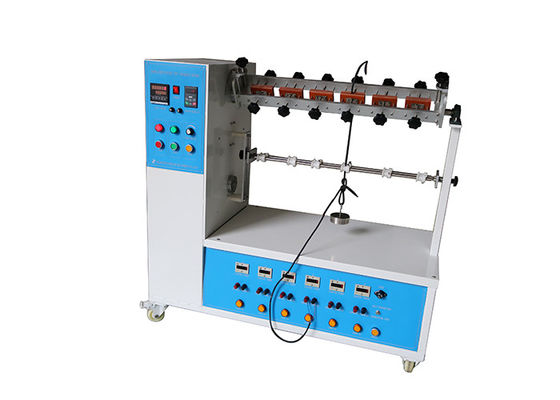

প্লাগ কর্ড নমনীয়তা পরীক্ষার যন্ত্রটি আইইসি 60884-1 চিত্র 21 এর স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুসারে ডিজাইন করা ও তৈরি করা হয়, যা নন-রিভারেবল প্লাগ, অ্যাপ্লিকেশন এবং অনুরূপ বৈদ্যুতিক সরঞ্জামগুলির (বৈদ্যুতিক সরঞ্জাম) পাওয়ার কর্ডের জন্য নমন পরীক্ষা প্রক্রিয়া করতে ব্যবহৃত হয়।

ডিভাইসটি পরীক্ষার সময় (999999 অবধি) প্রিসেট হতে পারে, এটি পরীক্ষা চালিয়ে নিতে পারে এবং স্বয়ংক্রিয়ভাবে পরীক্ষার সংখ্যা গণনা করতে পারে।যখন পরীক্ষার সময়গুলি প্রিসেট মানটিতে পৌঁছে যায়, সিস্টেমটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে এবং সমাপ্তির সংকেতগুলির শব্দ হবে।একবার পরীক্ষার সরঞ্জামটি বাহ্যিক লোডের সাথে সংযুক্ত হয়ে যায়, এটি লোড দিয়ে পরীক্ষা প্রক্রিয়া করতে ব্যবহার করা যেতে পারে।সকেট পরীক্ষক প্লাগ করুন

মানক: আইইসি 60884-1 2013 ধারা 23.4 এবং চিত্র 21, ইউএল 817, ভিডিই 06620

প্রয়োগ: এই ডিভাইসটি নন-রিভারিটেবল প্লাগগুলি (টার্মিনালগুলি) এবং নন-রিভাইরেবল পোর্টেবল সকেট-আউটলেটগুলির ফ্লেকিং বৈশিষ্ট্যগুলি পরীক্ষার জন্য, পাওয়ার ক্যাবল এবং জ্যাকেটের ক্লান্তি শক্তি পরীক্ষা করতে ব্যবহৃত হয়।

পরিক্ষা মূলক নমুনা: অ-পুনর্নির্মাণযোগ্য প্লাগ এবং অ-পুনর্গ্রহণযোগ্য পোর্টেবল সকেট-আউটলেটগুলি

বৈশিষ্ট্য: গতি হ্রাসকারী মোটটি ক্রিপ স্লাইডিং ব্লক কাঠামোটিকে পারস্পরিক ক্রিয়াকলাপ নিয়ন্ত্রণ করে, বাম এবং ডান নমনীয় কোণগুলি ম্যানুয়াল স্কেল দ্বারা সামঞ্জস্য করা হয়, এবং কোণ স্বয়ংক্রিয় অ্যাডজাস্টমেন্ট টাচ স্ক্রিন মডেলটি কাস্টমাইজ করা যায়।

পরীক্ষার প্রাইসেট পরীক্ষার সময় শেষ হলে স্বয়ংক্রিয়ভাবে শাটডাউন হবে।

পরামিতি:

1. বিদ্যুৎ সরবরাহ: AC220V 50Hz
2. নমনীয় কোণ: 45 °, 60 or বা 90 for এর জন্য উভয় দিকের সুইভেল কোণ °সামঞ্জস্যযোগ্য
3. নমনীয়তার হার: 10 ~ 60rpm (ফ্রিকোয়েন্সি রূপান্তর), ডিফল্ট 60 বার / মিনিট
4. ওজন: 20 এন, 10 এন।6 টি (ইউ এল 113 জি এবং 284 জি ওজন কাস্টমাইজ করা যায়)
5. পরীক্ষামূলক স্টেশন: 6 টি স্টেশন, 6 টি ক্ল্যাম্প ডিভাইস সহ
6. পরীক্ষার সময়: একজন সাধারণ কাউন্টার, individual টি পৃথক কাউন্টার।0 ~ 999999 প্রিসেট
7. যান্ত্রিক তত্ত্ব: হ্রাস গিয়ারবক্সের ক্র্যাঙ্ক ব্লকটি বৈদ্যুতিক মোটর দ্বারা চালিত ক্রিয়াকলাপটি চালিত হয়।
8. কর্ড ভাঙ্গা সূচক: red25 লাল সূচক আলো
