ইউএল 507 চিত্র 9.2 লাইভ পার্টগুলির অ্যাক্সেসযোগ্যতার জন্য ওয়েব স্টপ টেস্ট ফিঙ্গার প্রোব সহ প্রবক্ত বিবরণ

ইউএল 507 চিত্র 9.2 লাইভ পার্টগুলির অ্যাক্সেসযোগ্যতার জন্য ওয়েব স্টপ টেস্ট ফিঙ্গার প্রোব সহ প্রবক্ত বিবৃত করুন

UL507 ধারা 9.1 ~ 9.3 এ বর্ণনা:

9 লাইভ পার্টগুলির অ্যাক্সেসযোগ্যতা
9.1 সাধারণ
9.1.1 অনিচ্ছাকৃত যোগাযোগের ঝুঁকি হ্রাস করতে যা ইনসুলেটেড লাইভ পার্টস এবং ফিল্ম-লেপযুক্ত তারের থেকে বৈদ্যুতিক শক হওয়ার ঝুঁকিযুক্ত, কোনও সরঞ্জামের একটি ঘেরে বা একটি মোটরটিতে একটি খোলার সাথে মেনে চলতে হবে 9.3.1 - 9.4.1 এবং সারণী 9.1।
9.2 প্রত্যক্ষভাবে এবং অপ্রত্যক্ষভাবে অ্যাক্সেসযোগ্য মোটর
9.2.1 একটি সরাসরি অ্যাক্সেসযোগ্য মোটর একটি মোটর:
ক) কোন অংশ অপসারণ না করে যোগাযোগ করা যেতে পারে;বা
খ) এটি যোগাযোগের অ্যাক্সেসযোগ্য হতে অবস্থিত।
9.3 প্রোবের প্রয়োগ
9.3.1 সারণী 9.1-এ উল্লিখিত এবং চিত্র 9.2-এ উল্লিখিত প্রোবগুলি প্রারম্ভের অনুমতি দেয় এমন কোনও গভীরতার সাথে প্রয়োগ করা হবে এবং যোগাযোগের চেষ্টা করার জন্য প্রয়োজনীয় যে কোনও অবস্থানে খোলার মাধ্যমে সন্নিবেশের আগে, সময় এবং কোণাকর্ষণ করা হবে একটি আনইনসুলেটেড লাইভ অংশ বা ফিল্ম-লেপযুক্ত তারেপ্রয়োজনে খোলার মাধ্যমে সন্নিবেশের পরে কনফিগারেশনটি পরিবর্তন করা হবে।কনফিগারেশন প্রোবের সংযুক্ত অংশগুলির অবস্থান বোঝায়।

স্ট্যান্ডার্ড:আইইসি 62368 চিত্র ভি 1, ইউএল 474 চিত্র 5.1, ইউএল 507 চিত্র 9.2 (পিএ 100 এ), ইউএল 982 চিত্র 7.1, ইউএল 1017 চিত্র 2, ইউএল 1062 চিত্র 1.2, ইউএল 1278 ফিগ 8.3, ইউএল 1310 চিত্র 16.2, ইউএল 6500 চিত্র 14, ইউএল 60000 চিত্র 14 এবং ইউএল 60950 চিত্র এনএফ .1।

প্রয়োগ:বৈদ্যুতিক সরঞ্জামের ঘের সুরক্ষা পরীক্ষায় এটি ব্যাপকভাবে ব্যবহৃত হয়।

পরিক্ষা মূলক নমুনা:সহজেই অ্যাক্সেসযোগ্য এনক্লোজার লাইভ পার্টস বা যান্ত্রিক অংশগুলি।

বৈশিষ্ট্য:নাইলন হ্যান্ডেল + অনুসন্ধান, এটি স্ট্যান্ডার্ড ফিগার অনুযায়ী তৈরি করা হয়।

পরামিতি:

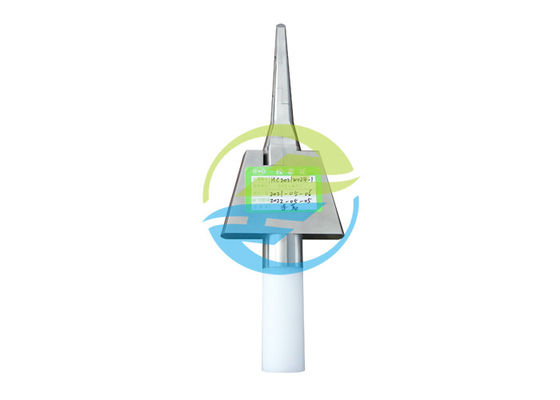

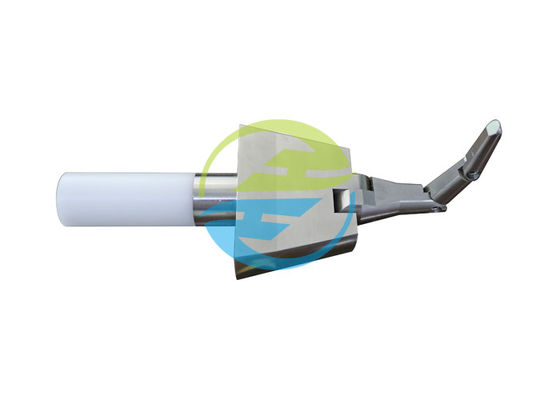

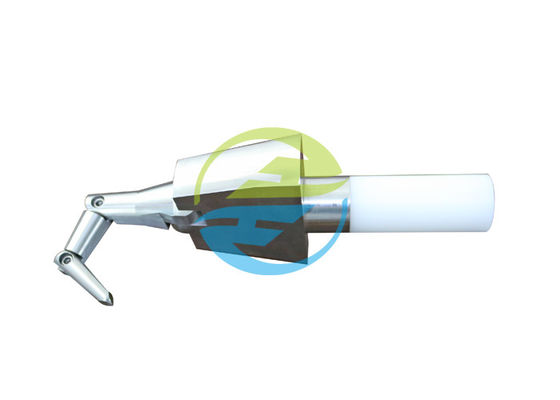

রেফারেন্সের জন্য ছবি:
