পিএলসি কারেন্ট - বহনকারী পায়ের পাতার মোজাবিশেষ ফ্লেক্সিং রেজিস্ট্যান্স টেস্টার 10r/মিনিট ফ্লেক্সিং স্পিড

IEC60335-2-2 বর্তমান-বহনকারী পায়ের পাতার মোজাবিশেষ ফ্লেক্সিং রেজিস্ট্যান্স টেস্টার 10r/মিনিট ফ্লেক্সিং স্পিড

মুখবন্ধ:অনুশীলনে, কিছু বর্তমান বহনকারী পায়ের পাতার মোজাবিশেষকে ক্রমাগত সম্প্রসারণ এবং নমনের জন্য বিভিন্ন পরিবেশের সাথে মানিয়ে নিতে হবে।নিম্ন মানের বর্তমান বহন পায়ের পাতার মোজাবিশেষ একটি নির্দিষ্ট সংখ্যক বার জন্য বাঁক পরে ভাঙ্গা সহজ.অতএব, পায়ের পাতার মোজাবিশেষ কারখানা ছেড়ে যাওয়ার আগে, নমন প্রতিরোধের পরীক্ষা করা খুবই গুরুত্বপূর্ণ।
এই পরীক্ষকের সাধারণ গঠন, সুবিধাজনক সনাক্তকরণ এবং ভাল সনাক্তকরণ প্রভাবের বৈশিষ্ট্য রয়েছে।এটি কার্যকরভাবে বর্তমান বহন পায়ের পাতার মোজাবিশেষ এর নমন প্রতিরোধের প্রতিফলিত এবং কার্যকরভাবে পণ্য প্রাক্তন কারখানা গুণমান নিশ্চিত করতে পারেন.বৈদ্যুতিক যন্ত্রপাতি পরীক্ষক

স্ট্যান্ডার্ড: এই ডিভাইসটি IEC60335-2-2 এর মান পূরণ করে, ক্লজ 21.103 চিত্র 102।

আবেদন:বর্তমান-বহন পায়ের পাতার মোজাবিশেষ flexing প্রতিরোধ পরীক্ষক জন্য উপযুক্ত.

পরিক্ষা মূলক নমুনা:ভ্যাকুয়াম ক্লিনার পায়ের পাতার মোজাবিশেষ, জল স্তন্যপান ধরনের পরিষ্কার যন্ত্রপাতি টিউব, ওয়াশিং মেশিন জল পাইপ.বৈদ্যুতিক যন্ত্রপাতি পরীক্ষক

বৈশিষ্ট্য:মোটর চালিত ক্লিনিং হেডের সাথে সংযুক্ত করার উদ্দেশ্যে পায়ের পাতার মোজাবিশেষটি চিত্র 102-এ দেখানো পরীক্ষা সরঞ্জামের পিভটিং আর্মটির সাথে সংযুক্ত করা হয়েছে। বাহুর পিভট অক্ষ এবং পায়ের পাতার মোজাবিশেষটি কঠোর অংশে প্রবেশ করার বিন্দুর মধ্যে দূরত্ব 300 মিমি। ±5 মিমি।বাহুটিকে অনুভূমিক অবস্থান থেকে 40°±1° কোণে উত্থাপন করা যেতে পারে।পায়ের পাতার মোজাবিশেষের অন্য প্রান্ত থেকে বা পায়ের পাতার মোজাবিশেষ বরাবর একটি সুবিধাজনক বিন্দু থেকে 5 কেজি ভর সাসপেন্ড করা হয় যাতে বাহুটি অনুভূমিক অবস্থানে থাকলে ভরটি সমর্থিত হয় এবং পায়ের পাতার মোজাবিশেষে কোন টান না থাকে।

ভরটি একটি আনত প্লেটের বিপরীতে স্লাইড করে যাতে পায়ের পাতার মোজাবিশেষের সর্বোচ্চ বিচ্যুতি 3° হয়।বাহুটি একটি ক্র্যাঙ্কের মাধ্যমে উত্থাপিত এবং নামানো হয় যা প্রতি মিনিটে 10±1 আবর্তনের গতিতে ঘোরে।বৈদ্যুতিক যন্ত্রপাতি পরীক্ষক

ক্র্যাঙ্কের 2500টি আবর্তনের জন্য পরীক্ষাটি করা হয় যার পরে পায়ের পাতার মোজাবিশেষের স্থির প্রান্তটি 90° দিয়ে ঘুরিয়ে দেওয়া হয় এবং পরীক্ষাটি আরও 2500টি ঘূর্ণনের জন্য চলতে থাকে।পরীক্ষাটি অন্য দুটি 90° অবস্থানের প্রতিটিতে পুনরাবৃত্তি করা হয়।

পরামিতি:

স্ট্যান্ডার্ড চিত্র:

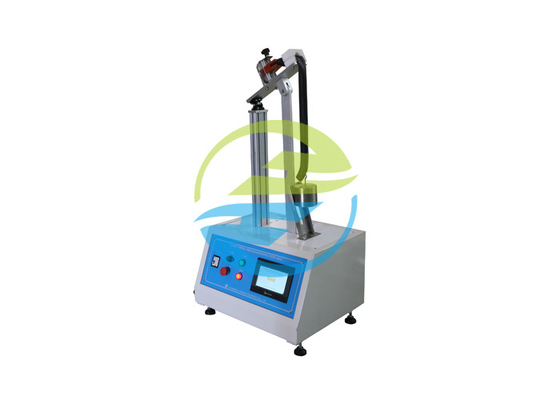

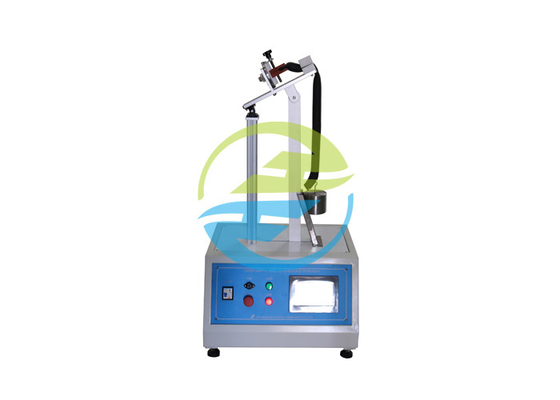

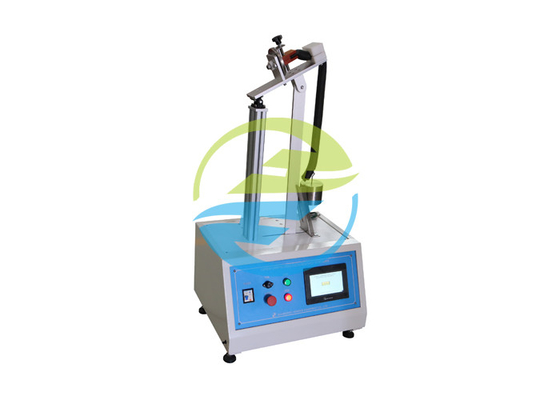

রেফারেন্সের জন্য ছবি:
