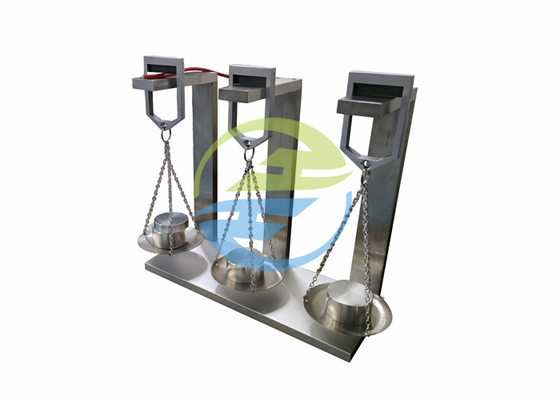

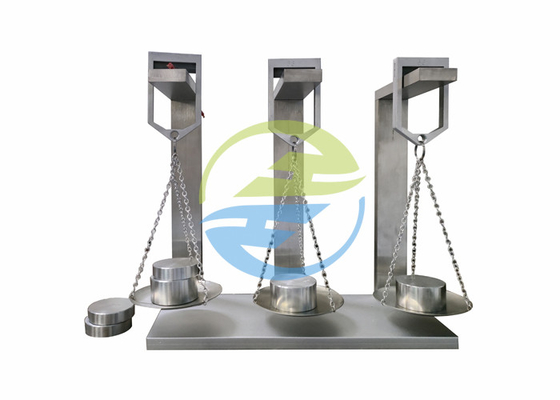

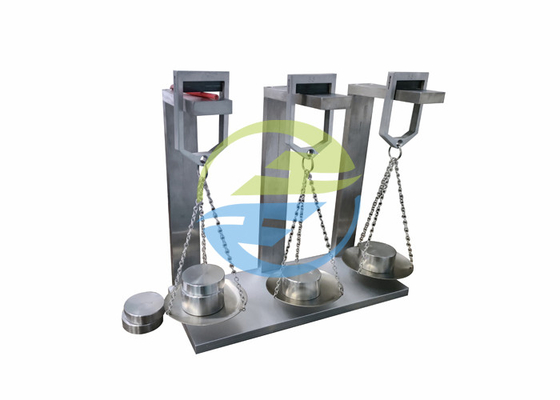

IEC60811-3-1 90° এবং 120° সেক্টর সহ উচ্চ তাপমাত্রা ইন্ডেন্টেশন ডিভাইস - আকৃতির প্রোফাইল

IEC60811-3-1 90° এবং 120° সেক্টর-আকৃতির প্রোফাইল সহ উচ্চ তাপমাত্রা ইন্ডেন্টেশন ডিভাইস

IEC 60811-3-1 ধারা 8.1.3 পরীক্ষার যন্ত্রপাতিতে প্রতিটি পরীক্ষার অংশের অবস্থান
ইন্ডেন্টেশন ডিভাইসটি চিত্র 1-এ দেখানো হয়েছে, এবং এটি 0.70 ± 0.01 মিমি চওড়া প্রান্ত সহ একটি আয়তক্ষেত্রাকার ব্লেড নিয়ে গঠিত, যা পরীক্ষার অংশের বিরুদ্ধে চাপ দেওয়া যেতে পারে।প্রতিটি পরীক্ষার টুকরা চিত্র 1-এ দেখানো অবস্থানে স্থাপন করা হবে। খাপ ছাড়া ফ্ল্যাট কর্ডগুলি তাদের সমতল পাশে স্থাপন করা হবে।একটি ছোট ব্যাসযুক্ত টেস্ট টুকরাগুলিকে সমর্থনের উপর এমনভাবে স্থির করা উচিত যাতে তারা ব্লেডের চাপে বাঁকা না হয়।সেক্টর-আকৃতির কোরগুলির টেস্ট টুকরাগুলিকে চিত্র 1-এ দেখানো হিসাবে একটি ফিটিং সেক্টর-আকৃতির প্রোফাইলের সাথে প্রদত্ত সমর্থনের উপর স্থাপন করা হবে। বলটি কোরের অক্ষের লম্ব দিকে প্রয়োগ করা হবে;ব্লেডটিও কোরের অক্ষের সাথে লম্ব হবে।

স্ট্যান্ডার্ড:

IEC 60811-508 বৈদ্যুতিক এবং অপটিক্যাল ফাইবার তারগুলি — অ ধাতব পদার্থের পরীক্ষা পদ্ধতি - পার্ট 508: যান্ত্রিক পরীক্ষা — নিরোধক এবং খাপের জন্য উচ্চ তাপমাত্রায় চাপ পরীক্ষা, IEC 60811-3-1 চিত্র1।তারের পরীক্ষার সরঞ্জাম

আবেদন:

পিভিসি উত্তাপযুক্ত এবং চাদরযুক্ত তার এবং তারের পণ্যগুলির জন্য, তাপ এবং যান্ত্রিক লোডের ক্রিয়ায় পিভিসি উত্তাপ এবং চাদরযুক্ত তাপীয় বিকৃতির প্রতিরোধের পরিমাপ করুন, পরিমাপ করা নিরোধক তারটি বৃত্তাকার, পাখা-আকৃতির এবং সমান্তরাল কর্ড হতে পারে, আবরণযুক্ত হতে হবে। পরিমাপ বৃত্তাকার বা সমতল হতে পারে।পরীক্ষার নমুনার পুরুত্ব (ইনসুলেশন বা খাপ) 0.4MM এর কম হলে এই পরীক্ষা পদ্ধতিটি ব্যবহার করার পরামর্শ দেওয়া হয় না।তারের পরীক্ষার সরঞ্জাম

পরিক্ষা মূলক নমুনা:

পিভিসি উত্তাপযুক্ত এবং চাদরযুক্ত তার এবং তারের পণ্য, পিন-অন্তরক হাতাগুলির উপাদান

পরামিতি:
