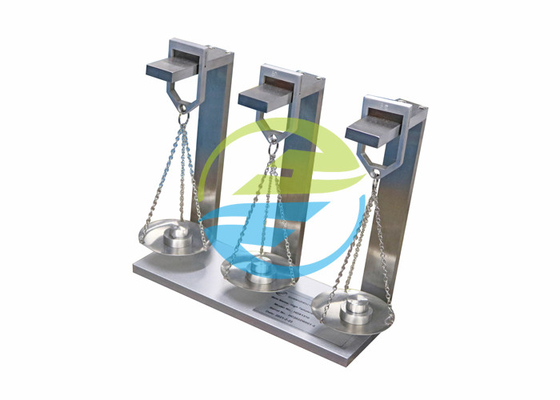

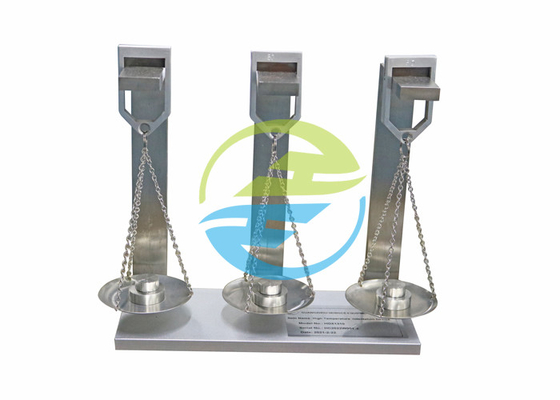

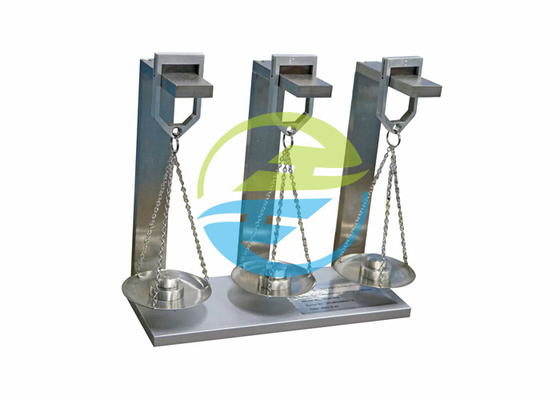

IEC60811-3-1 উচ্চ তাপমাত্রা ইন্ডেন্টেশন ডিভাইস 30 পিসিএস ওজন দিয়ে সজ্জিত

IEC60811-3-1 উচ্চ তাপমাত্রা ইন্ডেন্টেশন ডিভাইস 30 পিসিএস ওজন দিয়ে সজ্জিত

IEC 60811-3-1 ধারা 8.2.3 পরীক্ষার যন্ত্রে পরীক্ষার অংশের অবস্থান
ইন্ডেন্টেশন ডিভাইসটি সাব-ক্লজ 8.1.3-এ উল্লেখিত এবং চিত্র 1-এ দেখানো একই রকম হবে।
স্ট্রিপগুলি একটি ধাতব পিন বা টিউব দ্বারা সমর্থিত হবে, যা আরও স্থিতিশীল সমর্থন তৈরি করতে তার অক্ষের দিক থেকে অর্ধেক হতে পারে।
পিন বা টিউবের ব্যাসার্ধ পরীক্ষা টুকরোটির অর্ধেক অভ্যন্তরীণ ব্যাসের প্রায় সমান হতে হবে।তারের পরীক্ষার সরঞ্জাম
যন্ত্র, স্ট্রিপ এবং সাপোর্টিং পিন (টিউব) এমনভাবে সাজাতে হবে যাতে পিনটি স্ট্রিপটিকে সমর্থন করে এবং ব্লেডটি পরীক্ষার টুকরোটির বাইরের পৃষ্ঠের সাথে চাপা হয়।তারের পরীক্ষার সরঞ্জাম
বলটি পিনের অক্ষের (অথবা একটি সম্পূর্ণ তারের টুকরা ব্যবহার করা হলে তারের) দিকে লম্বভাবে প্রয়োগ করা হবে এবং ব্লেডটি পিন বা টিউবের অক্ষের (বা তারের যখন একটি পুরো তার ব্যবহার করা হয়)।

স্ট্যান্ডার্ড:

IEC 60811-508 বৈদ্যুতিক এবং অপটিক্যাল ফাইবার তারগুলি — অ ধাতব পদার্থের পরীক্ষা পদ্ধতি - পার্ট 508: যান্ত্রিক পরীক্ষা — নিরোধক এবং খাপের জন্য উচ্চ তাপমাত্রায় চাপ পরীক্ষা, IEC 60811-3-1 ধারা 8 এবং চিত্র1।তারের পরীক্ষার সরঞ্জাম

আবেদন:

পিভিসি উত্তাপযুক্ত এবং চাদরযুক্ত তার এবং তারের পণ্যগুলির জন্য, তাপীয় এবং যান্ত্রিক লোডের ক্রিয়ায় পিভিসি উত্তাপ এবং আবরণের তাপীয় বিকৃতির প্রতিরোধের পরিমাপ করুন, পরিমাপ করা নিরোধক তারটি বৃত্তাকার, পাখা-আকৃতির এবং সমান্তরাল কর্ড হতে পারে, আবরণযুক্ত হতে হবে। পরিমাপ বৃত্তাকার বা সমতল হতে পারে।পরীক্ষার নমুনার পুরুত্ব (ইনসুলেশন বা খাপ) 0.4MM এর কম হলে এই পরীক্ষা পদ্ধতিটি ব্যবহার করার পরামর্শ দেওয়া হয় না।তারের পরীক্ষার সরঞ্জাম

পরিক্ষা মূলক নমুনা:

পিভিসি উত্তাপযুক্ত এবং চাদরযুক্ত তার এবং তারের পণ্য, পিন-অন্তরক হাতাগুলির উপাদান

পরামিতি:
