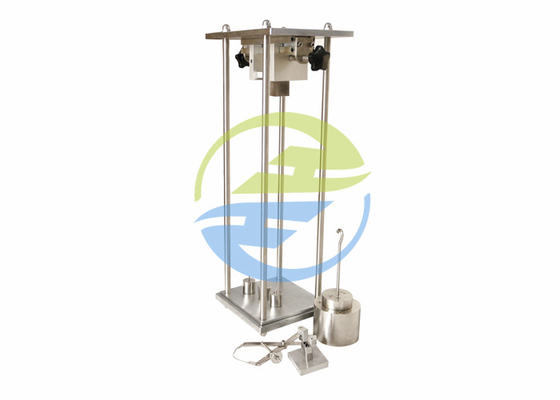

IEC60884-1 টেস্ট প্লাগ দিয়ে সজ্জিত সর্বোচ্চ এবং ন্যূনতম বল যাচাইয়ের জন্য যন্ত্রপাতি

IEC60884-1 টেস্ট প্লাগ দিয়ে সজ্জিত সর্বোচ্চ এবং ন্যূনতম বল যাচাইয়ের জন্য যন্ত্রপাতি

22 প্লাগ প্রত্যাহার করতে প্রয়োজনীয় বল
আনুষাঙ্গিক নির্মাণ প্লাগ সহজে সন্নিবেশ এবং প্রত্যাহারের অনুমতি দেবে, এবং প্লাগটিকে স্বাভাবিক ব্যবহারে সকেট-আউটলেটের বাইরে কাজ করা থেকে বাধা দেবে।প্লাগ সকেট পরীক্ষক
এই পরীক্ষার উদ্দেশ্যে, স্থিতিস্থাপক আর্থিং পরিচিতিগুলি, সংখ্যা নির্বিশেষে, একটি মেরু হিসাবে বিবেচিত হয় এবং নন-রেজিলিয়েন্ট আর্থিং পরিচিতিগুলি, সংখ্যা নির্বিশেষে, একটি মেরু হিসাবে বিবেচিত হয় না।
দ্রষ্টব্য 1 আর্থিংয়ের জন্য ব্যবহৃত একটি শক্ত পিন হল একটি অ-স্থিতিস্থাপক আর্থিং যোগাযোগ।
আন্তঃলক আনুষাঙ্গিক আনলক অবস্থানে পরীক্ষা করা হয়.
সম্মতি নিম্নরূপ চেক করা হয়.প্লাগ সকেট পরীক্ষক
সকেট-আউটলেট জন্য, দ্বারা
- সকেট-আউটলেট থেকে টেস্ট প্লাগ প্রত্যাহার করার জন্য প্রয়োজনীয় সর্বাধিক বল সারণি 16-এ উল্লেখিত শক্তির চেয়ে বেশি নয় তা নিশ্চিত করার জন্য একটি পরীক্ষা, এবং
- একটি একক পিন গেজ প্রত্যাহার করার জন্য ন্যূনতম বল প্রয়োজন তা নিশ্চিত করার জন্য একটি পরীক্ষা
পৃথক যোগাযোগ সমাবেশ সারণি 16 এ উল্লেখিত শক্তির চেয়ে কম নয়। স্থিতিস্থাপক আর্থিং কন্টাক্ট অ্যাসেম্বলি সহ প্লাগগুলির জন্য, দ্বারা
- প্লাগের স্বতন্ত্র স্থিতিস্থাপক আর্থিং কন্টাক্ট অ্যাসেম্বলি থেকে একটি পিন গেজ প্রত্যাহার করার জন্য প্রয়োজনীয় সর্বাধিক বল সারণি 16-এ উল্লেখিত শক্তির চেয়ে বেশি নয় তা নিশ্চিত করার জন্য একটি পরীক্ষা, এবং
– পৃথক আর্থিং কন্টাক্ট অ্যাসেম্বলি থেকে একটি পিন গেজ প্রত্যাহার করার জন্য প্রয়োজনীয় ন্যূনতম বল যে সারণী 16-এ উল্লেখিত শক্তির চেয়ে কম নয় তা নিশ্চিত করার জন্য একটি পরীক্ষা।প্লাগ সকেট পরীক্ষক

স্ট্যান্ডার্ড:

IEC 60884-1 'গৃহস্থালী এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেট-আউটলেট - অংশ 1: ​​সাধারণ প্রয়োজনীয়তা' ধারা 22.1,VDE0620

আবেদন:

সকেট থেকে প্লাগ টানার সর্বোচ্চ বল এবং প্লাগ বুশ থেকে সিঙ্গেল প্লাগ পিন টানার সর্বনিম্ন বল প্রয়োজনীয় স্ট্যান্ডার্ডের পরিসরে আছে কিনা তা পরীক্ষা করতে এটি ব্যবহার করা হয়।ক্ল্যাম্পিং সিস্টেমটি পরিচালনা করা সহজ।

পরিক্ষা মূলক নমুনা:

গৃহস্থালী বা অনুরূপ উদ্দেশ্য সকেট.

বৈশিষ্ট্য:

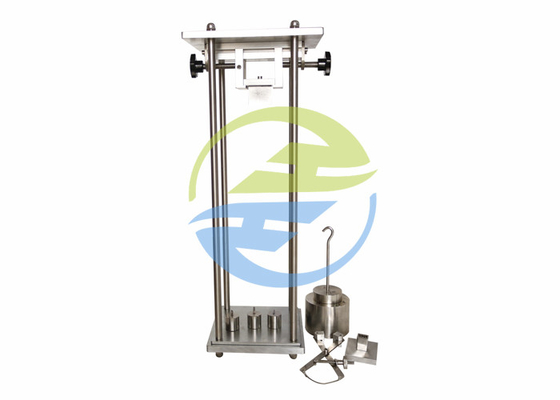

উপরের প্লেটটি একটি অনুভূমিক অবস্থান থেকে উল্লম্ব অবস্থানে সুইভেল করে এবং ক্ল্যাম্পিং ডিভাইসটি উপরের প্লেটে ঘোরানো যেতে পারে।এই বৈশিষ্ট্যগুলি বিভিন্ন স্ট্যান্ডার্ড প্রয়োজনীয়তা পূরণের জন্য ডিভাইসটিকে বিভিন্ন কনফিগারেশনে সেট আপ করার অনুমতি দেয়।স্ট্যান্ডার্ড প্লাগ এবং ওজন 16A পর্যন্ত রেট করা সকেটগুলিতে পরীক্ষা করার জন্য সরবরাহ করা হয়।
পিন গেজ এবং ন্যূনতম প্রত্যাহারের শক্তি পরীক্ষার জন্য উপযুক্ত ওজন আলাদাভাবে বিক্রি করা হয়।পিন গেজের প্রয়োজনীয় মাত্রা গ্রাহকের দ্বারা নির্দিষ্ট করা প্রয়োজন।প্লাগ সকেট পরীক্ষক
0.8 মিমি এর বেশি না রুক্ষতা সহ শক্ত ইস্পাত দিয়ে তৈরি টেস্ট প্লাগ।
অনুভূমিক থেকে উল্লম্ব পর্যন্ত শীর্ষ প্লেট পিভট।

পরামিতি:

প্লাগ এবং সকেট-আউটলেটগুলির জন্য সর্বাধিক এবং সর্বনিম্ন প্রত্যাহার বল:
