অটোমোবাইল এয়ার কন্ডিশনার কম্প্রেসার ফোর চেম্বার হাইড্রোজেন এবং নাইট্রোজেন লিক ডিটেকশন সিস্টেম

অটোমোবাইল এয়ার কন্ডিশনার কম্প্রেসার ফোর চেম্বার হাইড্রোজেন এবং নাইট্রোজেন লিক ডিটেকশন সিস্টেম

আমিপণ্যের পরিচিতি

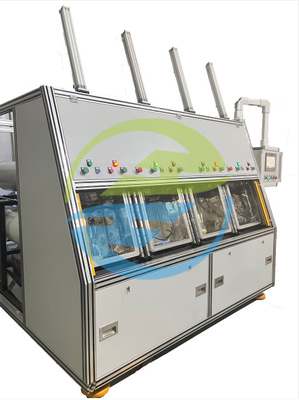

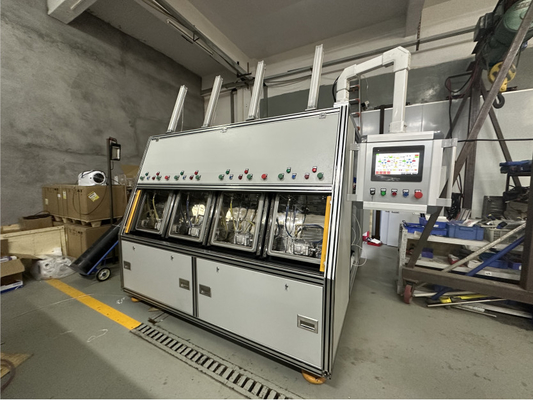

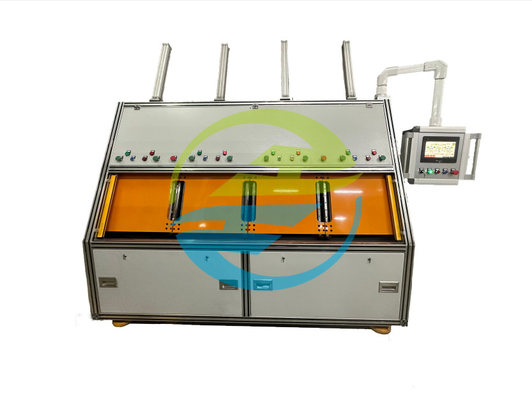

একটি ফোর-ট্যাঙ্ক হাইড্রোজেন নাইট্রোজেন লিক ডিটেকশন সিস্টেম হল একটি ডিভাইস যা স্বয়ংচালিত যন্ত্রাংশ বা অন্যান্য সরঞ্জামগুলিতে গ্যাস লিক সনাক্ত করতে ব্যবহৃত হয়।এটি সাধারণত চারটি সিল করা পরীক্ষা বাক্স এবং সংশ্লিষ্ট সনাক্তকরণ ডিভাইস নিয়ে গঠিত।ব্যবহার করার সময়, পরীক্ষার বাক্সে পরীক্ষা করার অংশগুলি রাখুন এবং তারপর হাইড্রোজেন এবং নাইট্রোজেন গ্যাসের মিশ্রণটি ইনজেকশনের মাধ্যমে গ্যাস লিক হয়েছে কিনা তা সনাক্ত করুন।

এই লিক ডিটেকশন সিস্টেম হাইড্রোজেন এবং নাইট্রোজেন গ্যাসের মিশ্রণকে সনাক্তকরণের মাধ্যম হিসাবে ব্যবহার করে কারণ হাইড্রোজেন অত্যন্ত প্রবেশযোগ্য, এটি ছোট লিক সনাক্ত করা সহজ করে তোলে।পরীক্ষা চেম্বারের গ্যাসটি পরীক্ষা করার জন্য উপাদানটির পৃষ্ঠের লিক পয়েন্টের সাথে ইন্টারঅ্যাক্ট করবে এবং যদি লিক থাকে তবে গ্যাস সনাক্তকরণ ডিভাইস দ্বারা সনাক্ত করা হবে।

হাইড্রোজেন এবং নাইট্রোজেনের মৌলিক লিক সনাক্তকরণ নীতি অনুসারে, হাইড্রোজেন এবং নাইট্রোজেন একটি ভ্যাকুয়াম চেম্বারে ওয়ার্কপিস পূরণ করতে ট্রেসার গ্যাস হিসাবে ব্যবহৃত হয়।তারপরে, হাইড্রোজেন এবং নাইট্রোজেন লিক ডিটেক্টর দ্রুত এবং সঠিকভাবে উচ্চ নির্ভুলতার সাথে ওয়ার্কপিসের ফুটো পরিস্থিতি নির্ধারণ করতে পারে।

কার্য প্রক্রিয়া

1. ওয়ার্কপিস ইনস্টলেশন এবং ভ্যাকুয়াম বক্স বন্ধ:

কঅপারেটর ওয়ার্কপিসটিকে ভ্যাকুয়াম চেম্বারে রাখে, ভ্যাকুয়াম চেম্বারের ভিতরে দ্রুত সংযোগকারীর সাথে ওয়ার্কপিস ইন্টারফেসকে সংযুক্ত করে এবং স্টার্ট বোতাম টিপে।

খ.স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম চেম্বার বন্ধ করুন, এবং সনাক্তকরণ চক্র অবিলম্বে শুরু হয়।

দ্রষ্টব্য: ভ্যাকুয়াম চেম্বারের উভয় পাশে গ্রেটিং প্রোটেক্টর ইনস্টল করা আছে।ভ্যাকুয়াম চেম্বারের দরজা বন্ধ করার সময়, নিশ্চিত করুন যে বন্ধের জায়গায় ভ্যাকুয়াম চেম্বারের চলাচলে হস্তক্ষেপকারী কোনও বস্তু নেই।

2. ভ্যাকুয়াম চেম্বার ভ্যাকুয়ামিং এবং ওয়ার্কপিস ভ্যাকুয়ামিং:

কস্বয়ংক্রিয়ভাবে ভ্যাকুয়াম চেম্বারটি ভ্যাকুয়াম করুন যতক্ষণ না ভিতরে ভ্যাকুয়াম স্তর সেট খোলার চাপে পৌঁছায়।

খ.একই সময়ে, ওয়ার্কপিসটি স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম করুন যতক্ষণ না ওয়ার্কপিসের ভিতরে ভ্যাকুয়াম স্তর সেট ভ্যাকুয়াম মান পৌঁছায়।

3. ওয়ার্কপিস হাইড্রোজেন নাইট্রোজেন ফিলিং, মাঝারি ফুটো, এবং সূক্ষ্ম ফুটো সনাক্তকরণ

কস্বয়ংক্রিয়ভাবে ওয়ার্কপিসটিকে সেট চাপে হাইড্রোজেন এবং নাইট্রোজেন গ্যাস দিয়ে পূরণ করুন যতক্ষণ না ওয়ার্কপিসের ভিতরের চাপ সেট মান পর্যন্ত পৌঁছায়।

খ.মাঝারি ফুটো সনাক্তকরণ: হাইড্রোজেন এবং নাইট্রোজেন ফিলিং শেষ হওয়ার পরে, ওয়ার্কপিসটি স্বয়ংক্রিয়ভাবে চাপের মধ্যে বজায় থাকে এবং ওয়ার্কপিসের ভিতরে চাপ ড্রপের মানের উপর ভিত্তি করে মাঝারি ফুটো আছে কিনা তা নির্ধারণ করা হয়:

যদি ওয়ার্কপিসের ভিতরে চাপের ড্রপের মান সেট পরিসীমা অতিক্রম করে, তাহলে লিক সনাক্তকরণ প্রক্রিয়াটি বন্ধ হয়ে যাবে, এবং অপারেশন ইন্টারফেস মাঝারি ফুটো নির্দেশ করবে এবং গ্যাস পুনরুদ্ধার করবে।

গ.মাঝারি ফুটো শেষ হওয়ার পরে, মাইক্রো লিকেজ বিচার করুন:

যদি লিক ডিটেক্টর ভ্যাকুয়াম চেম্বারে নির্ধারিত মান অতিক্রম করে হাইড্রোজেন এবং নাইট্রোজেন সংকেত সনাক্ত করে তবে এটি নির্দেশ করে যে ওয়ার্কপিসে সূক্ষ্ম ফুটো রয়েছে এবং অপারেশন ইন্টারফেসে একটি সূক্ষ্ম ফুটো ইঙ্গিত সংকেত প্রদান করা হয়।

যদি লিক ডিটেক্টর ভ্যাকুয়াম চেম্বারে নির্ধারিত মান অতিক্রম করে হাইড্রোজেন এবং নাইট্রোজেন সংকেত সনাক্ত না করে তবে এটি নির্দেশ করে যে ওয়ার্কপিসটি পরিদর্শন পাস করেছে এবং অপারেশন ইন্টারফেসে একটি যোগ্য সংকেত সরবরাহ করা হয়েছে।

4. ভ্যাকুয়াম চেম্বার মুদ্রাস্ফীতি

কবায়ুমণ্ডল দিয়ে স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম চেম্বার পূরণ করুন।

খ.একই সময়ে, ওয়ার্কপিসের ভিতরে হাইড্রোজেন এবং নাইট্রোজেন স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হয়।

5. ওয়ার্কপিস আনলোডিং

কপরীক্ষা যোগ্য হলে:

ভ্যাকুয়াম চেম্বারের দরজা স্বয়ংক্রিয়ভাবে খোলে।অপারেটর ওয়ার্কপিস ইন্টারফেস থেকে চেম্বারের ভিতরে জয়েন্টটিকে বিচ্ছিন্ন করে।

খ.পরীক্ষা ব্যর্থ হলে:

নিশ্চিত বোতামটি ম্যানুয়ালি টিপুন এবং ভ্যাকুয়াম চেম্বারের দরজা স্বয়ংক্রিয়ভাবে খুলবে।অপারেটর ওয়ার্কপিস ইন্টারফেস থেকে বাক্সের ভিতরে জয়েন্টটিকে বিচ্ছিন্ন করে।

গ.সনাক্তকরণ প্রক্রিয়া চলাকালীন একটি অ্যালার্ম ঘটলে:

ম্যানুয়ালি নিশ্চিতকরণ বোতাম টিপুন।ভ্যাকুয়াম চেম্বারের দরজা স্বয়ংক্রিয়ভাবে খোলে।অ্যালার্ম স্থিতি পরিষ্কার করতে টাচ স্ক্রিনে ফল্ট মেসেজ প্রম্পট টিপুন এবং তারপর ওয়ার্কপিসটি পুনরায় পরীক্ষা করুন।

দ্রষ্টব্য: লিকেজ সনাক্ত করা পণ্য বাছাই করার জন্য: 1. একটি ওয়ার্কপিস বের করুন এবং একটি ওয়ার্কপিস ছেড়ে দিন।2. স্বাভাবিক অপারেটিং পদ্ধতি অনুসারে চেম্বারে অবশিষ্ট একটি ওয়ার্কপিস পরীক্ষা চালিয়ে যান।একটি নির্দিষ্ট লিকিং ওয়ার্কপিস সনাক্ত না হওয়া পর্যন্ত এই চক্রটি চলতে থাকে।

পৃঅ্যারামিটার
