দুইটি ভ্যাকুয়াম চেম্বার হিলিয়াম লিক টেস্ট ড্রিম ফিল্টারের জন্য 1.5 ইঞ্চি / বছরের কম

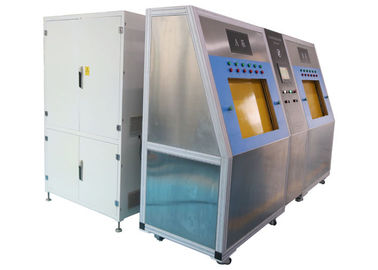

মোটরগাড়ি শুকনো ফিল্টার জন্য দুটি ভ্যাকুয়াম চেম্বার হিলিয়াম লিক টেস্ট সিস্টেম

এই হিলিয়াম লিক টেস্ট সিস্টেম হিলিয়াম লিক সনাক্তকরণের মৌলিক নীতি অনুযায়ী পরিকল্পিত হয়, হিলিয়াম ট্রেজার গ্যাস হিসাবে ব্যবহৃত হয়, হিলিয়াম ভ্যাকুয়াম চেম্বারের মধ্যে workpiece ভরাট করা হয়, এবং তারপর হিলিয়াম লিক ডিটেকটর সঠিকভাবে এবং দ্রুত নিখুঁত বিচার করতে পারেন ওয়ার্কপিস

প্রযুক্তিগত পরামিতি

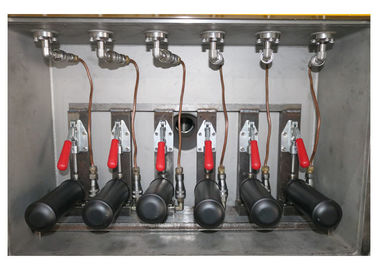

ভ্যাকুয়াম চেম্বার সমন্বিত সিল পাইপ এবং জয়েন্টগুলোতে

(1) প্রতিটি চেম্বারের ছোঁয়াচে এবং ভর্তি পাইপের 6 টুকরা রয়েছে (3 টি সংযোগের সংযোজন সহ)
(2) প্রতিটি পাইপ পৃথকভাবে নিয়ন্ত্রিত হয়

কাজের প্রক্রিয়া বিবরণ:

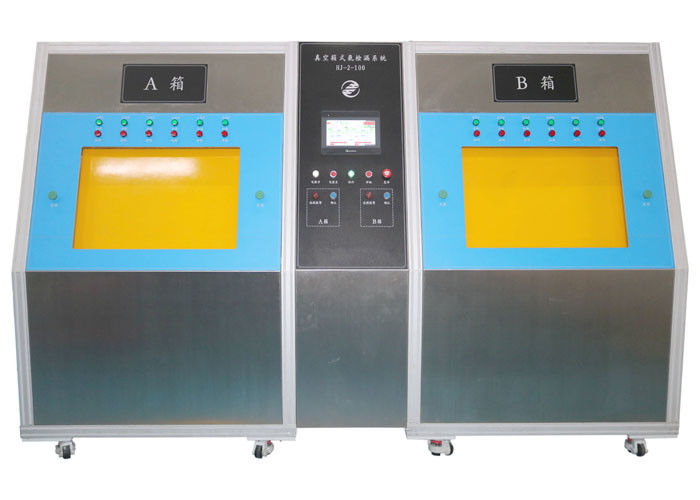

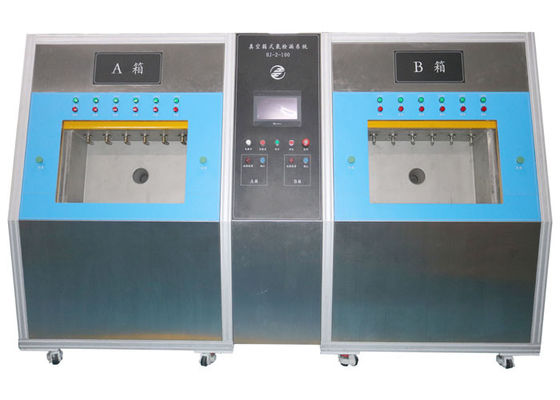

সিস্টেমের ২ টি ভ্যাকুয়াম চেম্বার রয়েছে, ২ টি চেম্বারের কাজ লিংক, অপারেটর ভ্যাকুয়াম চেম্বারে পণ্যগুলি স্থাপন করে এবং দ্রুত সংযোজনের সাথে সংযোগ স্থাপন করে, যেগুলি দরজা বন্ধ করার জন্য দরজার বন্ধ বোতাম টিপুন, সনাক্তকরণের চক্র শুরু হয়। ভ্যাকুয়াম দরজা উভয় পক্ষের কাঁটা রক্ষাকারী আছে, যখন অপারেটর দরজা বন্ধ, দরজা আন্দোলন প্রভাবিত করার জন্য দরজা এলাকায় কোন বস্তুর আছে কিনা তা নিশ্চিত করুন।

একবার চেম্বারের দরজা বন্ধ হয়ে গেলে, এই চেম্বারের সনাক্তকরণ চক্র শুরু হয়। এই সময়ে, অপারেটর অপারেশন জন্য অন্য চেম্বার যেতে পারেন।

পরীক্ষা চক্র প্রক্রিয়া:

- পরীক্ষা চেম্বার ভিতরে ক্রীড়ানুষ্ঠানের সাথে ম্যানুয়াল সীল পণ্য।
- চেম্বার অফ ক্লোজার
- গণ স্পেকট্রমিটারের সাথে লিক টেস্টের জন্য উপযুক্ত ভ্যাকুয়ামের চেম্বারের স্থানান্তর। চেম্বার অবরুদ্ধকরণের সময়, সিস্টেমগুলি নিম্নোক্ত টেস্টগুলি পণ্যগুলিতে চালাবে:
- গ্রস লিক প্রকাশ করতে চাপ ক্ষয়;
- চাপ স্রাব এবং পণ্য সরানো;
- স্থানান্তর জন্য উপযুক্ত একটি ভ্যাকুয়াম মান পৌঁছানোর, যে টেস্ট চেম্বার সঙ্গে যোগাযোগ মধ্যে গণ স্পেকট্রমিটার করা হয়।
- প্যাটার্ন পড়া, যা টেস্ট চেম্বার অবশেষ হিলিয়াম।
- হিলিয়াম সঙ্গে পণ্য চাপ
- গণ স্পেকট্রমিটার সঙ্গে লিক পরীক্ষা।
- টেস্ট চেম্বারের বায়ুচলাচল (বায়ুমণ্ডলীয় চাপে ফিরুন), হিলিয়াম পুনরুদ্ধার পণ্য থেকে একটি নির্দিষ্ট চাপ (নির্বাচিত প্যারামিটার এবং পণ্য চূড়ান্ত অব্যাহতি নির্ভর)।
- চেম্বার খোলা
- পণ্য ম্যানুয়াল আনলোড।
