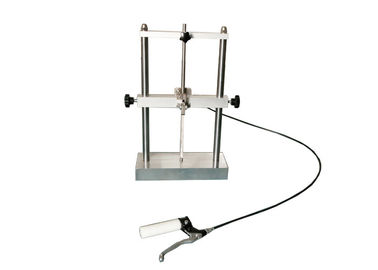

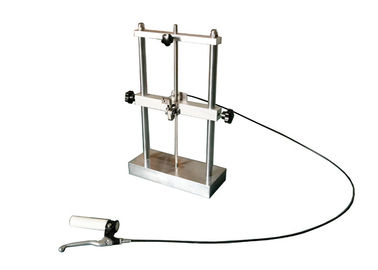

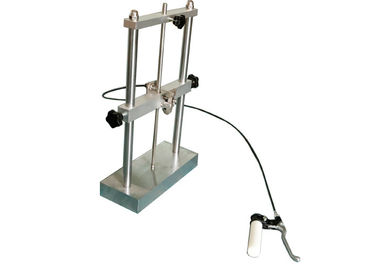

একক স্টেশন চিত্র 27 আইইসি 60884-1 ইমপ্যাক্ট টেস্ট যন্ত্রপাতি

IEC60884-1 চিত্র 27 কম তাপমাত্রার যান্ত্রিক রিলিজে ইমপ্যাক্ট টেস্টের জন্য একক স্টেশন যন্ত্রপাতি

মান:

আইইসি 60884-1 'পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগস এবং সকেট-আউটলেটগুলি - পর্ব 1: সাধারণ প্রয়োজনীয়তা "ধারা 24.4, ধারা 30.4, চিত্র 27 এবং চিত্র 42।

মানক বর্ণনা:

ধারা 24.4:

নমুনাগুলি 27 ম ছবিতে দেখানো হিসাবে একটি যন্ত্রপাতি মাধ্যমে প্রভাব পরীক্ষা করা হয়।

40 মিমি পুরু স্পঞ্জের রাবারের একটি প্যাডে অবস্থিত যন্ত্রপাতিটি কমপক্ষে ১ h ঘন্টার জন্য (–15 ± 2) ডিগ্রি সেন্টিগ্রেড তাপমাত্রায় একটি ফ্রিজে নমুনাগুলির সাথে একসাথে স্থাপন করা হয়।

At the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. এই সময়ের শেষে, প্রতিটি নমুনা, পরিবর্তে, ব্যবহারের স্বাভাবিক অবস্থানে স্থাপন করা হয়েছে যেমন চিত্র 27 তে দেখানো হয়েছে, এবং একটি ওজন 100 মিমি উচ্চতা থেকে পড়তে দেওয়া হয়। The mass of the falling weight is (1 000 ± 2) g. ক্রমহ্রাসমান ওজনের ভর (1 000 ± 2) জি।

পরীক্ষার পরে, নমুনাটি এই স্ট্যান্ডার্ডটির অর্থের মধ্যে কোনও ক্ষতি প্রদর্শন করবে না।

ধারা 30.4 কম তাপমাত্রায় প্রভাব পরীক্ষা:

চিত্রগুলি 42-এ দেখানো হিসাবে নমুনাগুলিগুলি প্রয়োগের মাধ্যমে একটি প্রভাব পরীক্ষার শিকার হয় the পতিত ওজনের ভরটি (100 ± 1) g।

40 মিমি পুরু, স্পঞ্জের রাবার প্যাডের মেশিনটি কমপক্ষে 24 ঘন্টা জন্য তাপমাত্রায় (–15 ± 2) ° C তাপমাত্রায় একটি ফ্রিজে রেখে নমুনাগুলির সাথে একত্রে স্থাপন করা হয়।

At the end of this period, each specimen in turn, is placed in position, as shown in figure 42, and the falling weight is allowed to fall from a height of 100 mm. এই সময়কালের শেষে, প্রতিটি নমুনাটি ঘুরে দেখা যায়, ৪২ চিত্রে দেখানো হয়েছে এবং পতিত ওজনটি 100 মিমি উচ্চতা থেকে পড়তে দেওয়া হচ্ছে। Four impacts are applied successively to the same specimen, rotating it through 90° between impacts. চারটি প্রভাব ক্রমান্বয়ে একই নমুনায় প্রয়োগ করা হয়, প্রভাবগুলির মধ্যে এটি 90 through এর মাধ্যমে ঘোরানো হয়।

পরীক্ষার পরে নমুনাগুলিকে প্রায় ঘরের তাপমাত্রা অর্জনের অনুমতি দেওয়া হয় এবং তারপরে পরীক্ষা করা হয়।

অন্তরক হাতাগুলির কোনও ফাটল অতিরিক্ত বাড়া না দিয়ে স্বাভাবিক বা সংশোধন দৃষ্টি সহ দৃশ্যমান হবে না।

অ্যাপ্লিকেশন:

এই ডিভাইসটি বৈদ্যুতিক আনুষাঙ্গিকগুলির কম তাপমাত্রায় প্রভাব প্রতিরোধের পাশাপাশি তারগুলি এবং কেবলগুলি পরীক্ষা করার জন্য ব্যবহার করা হয়।

পরিক্ষা মূলক নমুনা:

বৈদ্যুতিক আনুষাঙ্গিক, পৃষ্ঠের ধরণের মাউন্টিং বাক্স, স্ক্রু গ্রন্থি, কভার, তার এবং তারগুলি ইত্যাদি

বৈশিষ্ট্য:

এই ডিভাইসটি কম তাপমাত্রা চেম্বারের সাথে ব্যবহার করা উচিত, ডিভাইসটি প্রায় 40 মিমি পুরুের স্পঞ্জ রাবার প্যাডে রাখা উচিত এবং পরীক্ষার আগে এবং সময় কম তাপমাত্রা চেম্বারে রাখা উচিত।

পরামিতি:

পরীক্ষা পদ্ধতি:

১. প্রথম ব্যবহারের আগে, ব্যবহারকারীর আরও বেশি কার্যকর এবং সঠিকভাবে টেস্ট যন্ত্রপাতিটি ব্যবহার করে এবং পরীক্ষাটি সম্পূর্ণ করার জন্য প্রাসঙ্গিক মানগুলির সাথে পরিচিত হওয়া উচিত।

2. The specimen is placed under the steel intermediate piece, the weight is hook by the hanger, adjust the hook's position, at the end of this period, each specimen, in turn, is placed in the normal position of use as shown in figure 27, and a weight is allowed to fall from a height of 100 mm. ২. নমুনাটি ইস্পাত মধ্যবর্তী টুকরাটির নীচে স্থাপন করা হয়, ওজন হ্যাঙ্গার দ্বারা হুক করা হয়, এই সময়ের শেষে হুকের অবস্থান সামঞ্জস্য করুন, প্রতিটি নমুনা, ঘুরে, চিত্র হিসাবে দেখানো হিসাবে ব্যবহারের স্বাভাবিক অবস্থানে স্থাপন করা হবে 27, এবং একটি ওজন 100 মিমি উচ্চতা থেকে পড়তে দেওয়া হয়। The mass of the falling weight is (1000±2) g. ক্রমহ্রাসমান ওজনের ভর (1000 ± 2) g।

৩. স্পঞ্জের রাবারের প্যাডে ৪০ মিমি পুরু প্যাপারে স্থাপন করা যন্ত্রটি কমপক্ষে ১h ঘন্টার জন্য (-15 ± 2) a তাপমাত্রায় একটি ফ্রিজে নমুনাগুলির সাথে একসাথে রাখা হয়।

৪. সময়টি শেষ হয়ে গেলে, ডিভাইসে রিলিজ হ্যান্ডেলটি টিপুন, ওজনটি নমুনায় ফ্রি ড্রপ হয়, পরীক্ষার পরে, নমুনাটি এই স্ট্যান্ডার্ডটির অর্থের মধ্যে কোনও ক্ষতি দেখায় না।

৫. পরীক্ষা শেষ হওয়ার পরে সরঞ্জামগুলি পরিষ্কার এবং বজায় রাখুন।
