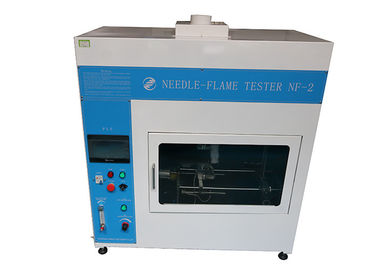

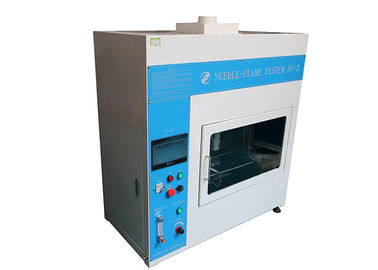

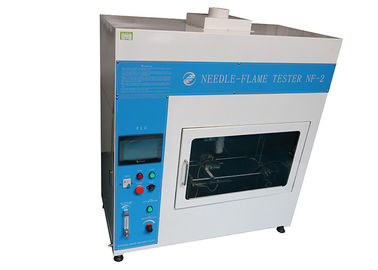

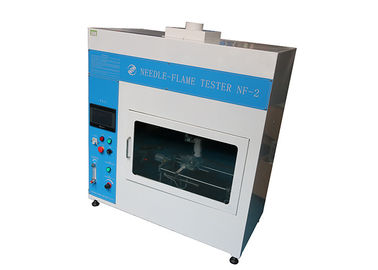

আইইসি 60695 0.5m³ 7 ইঞ্চি রঙের টাচ স্ক্রিন সহ সুই শিখার পরীক্ষক

আইইসি 60695 জ্বলনযোগ্যতা পরীক্ষার সরঞ্জাম 7 ইঞ্চি রঙের টাচ স্ক্রিন সহ সুই শিখা পরীক্ষক

পণ্য পরিচিতি

5.1 বার্নার
পরীক্ষার শিখা তৈরি করতে বার্নারটি 0,5 মিমি ± 0,1 মিমি এবং একটি বাহ্যিক ব্যাস 0,9 মিমি ছাড়িয়ে না দিয়ে কমপক্ষে 35 মিমি লম্বা নল দ্বারা গঠিত।
দ্রষ্টব্য ISO 9626 [1] 2 এ উল্লিখিত টিউবিং 0,5 মিমি ± 0,1 মিমি এবং একটি বাইরের ব্যাস 0 এর চেয়ে বড় ব্যাসের জন্য এই স্ট্যান্ডার্ডে প্রয়োজনীয়তা পূরণ করে , 9 মিমি।
বার্নারটি কমপক্ষে 95% এর বিশুদ্ধতাযুক্ত বুটেন বা প্রোপেন গ্যাস সরবরাহ করে।বার্নার টিউবে কোনও বাতাস ভর্তি করা যাবে না।

5.2 শিখা
উল্লম্ব অবস্থানে বার্নারের অক্ষের সাহায্যে, গ্যাস সরবরাহটি সামঞ্জস্য করা হয় যাতে শিখার দৈর্ঘ্য 1 2 মিমি ± 1 মিমি হয়, যখন একটি অন্ধকার পটভূমির বিপরীতে পশুর আলোতে দেখা হয় (চিত্র 1 এ দেখুন)।অ্যালেক্স এ-এর বিস্তারিত উপকরণ এবং পদ্ধতি ব্যবহার করে শিখার বিষয়টি নিশ্চিত করা হবে এবং তাপমাত্রা 1 00 ° C ± 5 ° C থেকে 700 ° C ± 3 increase C পর্যন্ত বাড়ানোর পরীক্ষার সময়টি হবে 23,5 s ± 1, 0 গুলি।

5.3 ল্যাবরেটরি ধূমপান / চেম্বার
পরীক্ষাগার fumeood / চেম্বারের কমপক্ষে 0,5 মি 3 এর অভ্যন্তরীণ পরিমাণ থাকবে।চেম্বার একটি খসড়া মুক্ত পরিবেশ সরবরাহ করবে, যখন পরীক্ষার নমুনা পেরিয়ে বায়ুর স্বাভাবিক তাপ সঞ্চালনের অনুমতি দেওয়া হবে।চেম্বার পরীক্ষার অগ্রগতি পর্যবেক্ষণের অনুমতি দেবে।
দেয়ালের অভ্যন্তরের পৃষ্ঠগুলি গা a় বর্ণের হবে।
সুরক্ষা এবং সুবিধার্থে, এটি কাম্য যে এই ঘেরটি (যা সম্পূর্ণরূপে বন্ধ হয়ে যেতে পারে) জ্বলনের পণ্যগুলি অপসারণের জন্য এক্সট্রস্ট্ট ফ্যানের মতো এক্সট্রাকশন ডিভাইসের সাথে লাগানো হবে যা বিষাক্ত হতে পারে।নিষ্কাশন ডিভাইস পরীক্ষার সময় বন্ধ করা হবে এবং সময় পরিমাপ করার পরে অবিলম্বে চালু করা হবে।একটি ইতিবাচক সমাপ্ত দাম্পের প্রয়োজন হতে পারে।
দ্রষ্টব্য পরীক্ষার নমুনার রিয়ার ভিউ সরবরাহের জন্য চেম্বারে একটি আয়না স্থাপন করা দরকারী বলে প্রমাণিত হয়েছে।

5.4 নির্দিষ্ট স্তর
অগ্নি ছড়িয়ে পড়ার সম্ভাবনাটি মূল্যায়নের জন্য, উদাহরণস্বরূপ, পরীক্ষার নমুনা থেকে পড়া কণাগুলি জ্বলিয়ে বা আলোকিত করে, উপাদান বা উপাদানগুলির একটি স্তর সাধারণত পরীক্ষার নমুনার নীচে বা তার কাছাকাছি অবস্থিত, পরীক্ষার নমুনার নীচে দূরত্বের সমান স্থানে স্থাপন করা হয় পরীক্ষার নমুনা এবং পার্শ্ববর্তী উপাদান বা উপাদানগুলির মধ্যে যখন পরীক্ষার নমুনাটি সাধারণ ব্যবহারের মতো মাউন্ট হয়।
যদি পরীক্ষার নমুনা একটি উপ-সমাবেশ বা সরঞ্জামগুলির একটি উপাদান এবং পৃথকভাবে পরীক্ষা করা হয় তবে সমতল মসৃণ কাঠের বোর্ডের এক টুকরো, প্রায় 1 0 মিমি পুরু tissueাকনা টিস্যুগুলির একটি একক স্তরের সাথে ঘনিষ্ঠ যোগাযোগে আবৃত, একটি দূরত্বে অবস্থিত 200 মিমি ± 5 মিমি নীচে যেখানে সূঁচ-শিখা পরীক্ষার নমুনায় প্রয়োগ করা হয়, অন্যথায় প্রাসঙ্গিক স্পেসিফিকেশনে নির্দিষ্ট না করা হলে।আইএসও 4046-4 এর 4.21 5 তে উল্লিখিত হিসাবে মোড়ানো টিস্যু
একটি নরম এবং শক্তিশালী, লাইটওয়েট মোড়ানো টিস্যু 1 2 গ্রাম / এম 2 থেকে 30 গ্রাম / মি 2।
যদি পরীক্ষার নমুনা একটি সম্পূর্ণ ফ্রি-স্ট্যান্ডিং সরঞ্জাম হয় তবে এটি টিস্যু coveredাকা কাঠের বোর্ডে ব্যবহারের স্বাভাবিক অবস্থানে স্থাপন করা হয়, সমস্ত দিকের সরঞ্জামের বেসের বাইরে সর্বনিম্ন 1 00 মিমি পর্যন্ত প্রসারিত করে।
যদি পরীক্ষার নমুনা একটি সম্পূর্ণ প্রাচীর-মাউন্ট করা সরঞ্জাম হয়, তবে এটি টিস্যু woodenাকা কাঠের বোর্ডের উপরে 200 মিমি mm 5 মিমি ব্যবহারের তার স্বাভাবিক অবস্থানে স্থির হয়।
পরীক্ষার নমুনা এবং বার্নারে অবস্থান স্থির করার জন্য প্রয়োজনীয় হতে পারে।

5.5 টাইমিং ডিভাইস
টাইমিং ডিভাইসে 0,5 s এর বেশি না সহনীয়তা থাকতে হবে।

মান:IEC60695-11-5 টেস্ট শিখা-সুই-শিখা পরীক্ষা পদ্ধতি-যন্ত্রপাতি, নিশ্চিতকরণ পরীক্ষার ব্যবস্থা এবং গাইডেন্স

আবেদন:আইসি 60605 এর এই অংশটি একটি স্যামল শিখার প্রভাব অনুকরণ করার জন্য একটি সূঁচ শিখা পরীক্ষা নির্দিষ্ট করে যা দোষের শর্ত হতে পারে, আগুনের ঝুঁকি সিমুলেশন কৌশল দ্বারা মূল্যায়ন করতে।

পরিক্ষা মূলক নমুনা:আলোকসজ্জা, লো-ভোল্টেজ বৈদ্যুতিক সরঞ্জাম, গৃহস্থালী যন্ত্রপাতি, মেশিন টুল বৈদ্যুতিক সরঞ্জাম, বৈদ্যুতিক মোটর, বৈদ্যুতিন সরঞ্জাম, বৈদ্যুতিন সরঞ্জাম, বৈদ্যুতিক যন্ত্র, বৈদ্যুতিক সংযোগকারী, যেমন বৈদ্যুতিক এবং বৈদ্যুতিন সরঞ্জাম এবং অংশ, উপাদানগুলি, অন্তরণ উপকরণ, ইঞ্জিনিয়ারিং প্লাস্টিক বা অন্যান্য সহ কঠিন দাহ্য পদার্থ।

বৈশিষ্ট্য:সুই শিখা পরীক্ষকটিতে একটি Ф0.9 মিমি সুই-আকারের বার্নার থাকে যা 45 of এর দেবদূতের সাথে কাত হয়ে থাকে এবং এটি বোটেন গ্যাস সরবরাহ করে।সরঞ্জামের আগুনের ঝুঁকি যখন ত্রুটির শর্তের কারণে সৃষ্ট যন্ত্রের অভ্যন্তরে জ্বলন ঘটে তখন নমুনাটি জ্বলানো যায় বা দহন সময় এবং দৈর্ঘ্য দ্বারা নির্ধারিত হয়।

পরামিতি:

চিত্র দেখুন:
