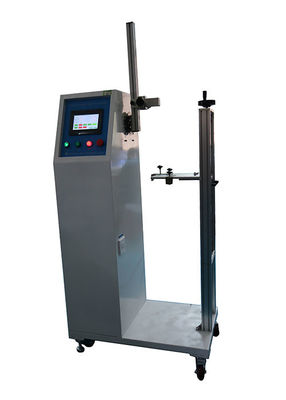

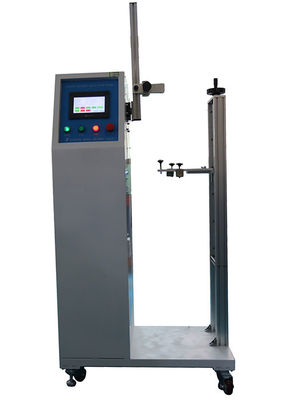

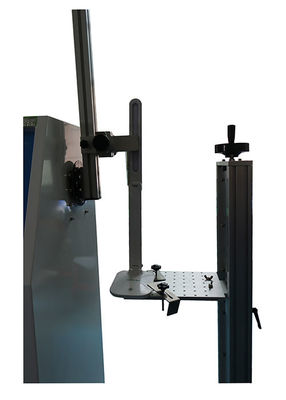

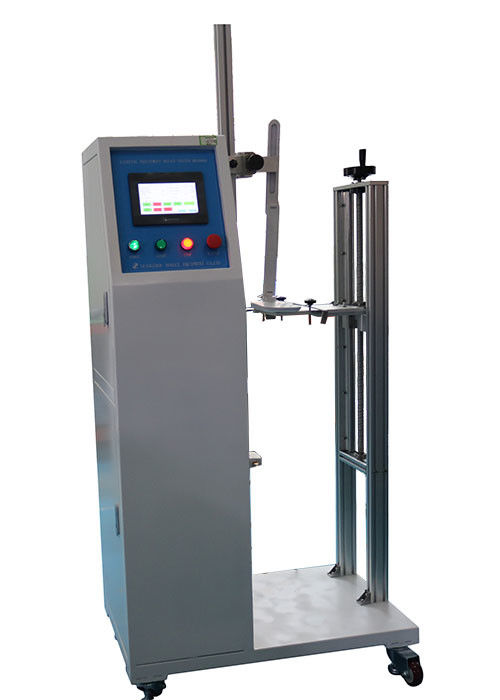

পিএলসি লাইট টেস্টিং সরঞ্জাম

চেহারা পরিবর্তন লণ্ঠন হালকা পরীক্ষা সরঞ্জাম সামঞ্জস্য ডিভাইস IEC60598-1 R500mm

পণ্যের তথ্যঃ

ডিভাইসটি সেটআপ ডিভাইস সনাক্ত করতে ব্যবহৃত হয় এবং IEC60598-1 ধারা 4 এর সাথে নিশ্চিত করে।14.3.
উপযুক্ত ক্যাবল বা কর্ড দিয়ে সজ্জিত নিয়ন্ত্রক ডিভাইসটি নিম্নলিখিত টেবিল অনুযায়ী কাজ করবে।একটি অপারেশন চক্র পরিসীমা এক চরম থেকে অন্য এবং ফিরে শুরু অবস্থান থেকে একটি আন্দোলনগতির হার ডিভাইসকে উল্লেখযোগ্যভাবে গরম করতে পারে না এবং প্রতি ঘন্টায় 600 চক্র অতিক্রম করতে পারে না।
একটি নমনীয় নল গঠিত নিয়ন্ত্রক ডিভাইসের জন্য, এই পরীক্ষার জন্য নিয়ন্ত্রন পরিসীমা সাধারণত উল্লম্ব থেকে উভয় দিক 135 ° হয়। তবে,যখন অযৌক্তিক শক্তি ব্যবহার ছাড়া এই সমন্বয় অর্জন করা যাবে না, নমনীয় টিউবটি শুধুমাত্র সেই অবস্থানে বাঁকা হয় যেখানে এটি নিজের দ্বারা থাকবে।


টেকনিক্যাল প্যারামিটারঃ

1. পরীক্ষার হার 0.1 থেকে 10 বার / মিনিট পর্যন্ত সেট করা যেতে পারে।

2. নমন কোণ সেট করা যাবে, উল্লম্ব রেখা উভয় পক্ষের সুইং পরিসীমা

০-১৮০ ডিগ্রি।

3. ঘূর্ণন কেন্দ্র উচ্চতাঃ 1200mm.

4পেনডুলামের সর্বাধিক ঘূর্ণন ব্যাসার্ধঃ R500mm।

5. সর্বাধিক স্ট্র্যাচিং অ্যাকশন স্ট্রোকঃ 0-650mm।

6ঘূর্ণন কোণঃ 0-360°।

7. পরীক্ষার চক্রগুলি সেট করা যেতে পারে, চক্রের সংখ্যা 1-999999.

8. ফিক্সচারগুলি পরীক্ষার প্রয়োজনীয়তার স্ট্যান্ডার্ড পরিসরের মধ্যে বিভিন্ন নমুনা পূরণ করতে পারে।

9ড্রাইভ মোটরঃ সার্ভো মোটর।

10নিয়ামক: মিটসুবিশি পিএলসি।

11এইচএমআইঃ টাচ স্ক্রিন ইন্টারফেস।

12. গাইডেড পুরো ইংরেজি ইন্টারফেস, কাজ করা সহজ.

13লোডঃ টার্মিনাল সহ, লোডের সাথে বাহ্যিকভাবে সংযুক্ত (লোডটি ঐচ্ছিক, অতিরিক্ত খরচ) ।

স্ট্যান্ডার্ড তথ্য:

4.11.6বৈদ্যুতিক-মেকানিক্যাল যোগাযোগ ব্যবস্থাগুলি স্বাভাবিক ব্যবহারের সময় বিদ্যুতের চাপের প্রতিরোধ করতে হবে।

ইলেক্ট্রো-মেকানিক্যাল যোগাযোগ সিস্টেমগুলিকে ব্যবহারিক ব্যবহারের সাথে সামঞ্জস্যপূর্ণ গতিতে 100 টি অপারেশন করার মাধ্যমে সম্মতি পরীক্ষা করা হয় (একটি অপারেশন হয়

পরীক্ষাটি নামমাত্র ভোল্টেজে এসি দিয়ে করা হয়, এবং পরীক্ষার বর্তমান বৈদ্যুতিক যোগাযোগ সিস্টেমের নামমাত্র বর্তমানের 1,25 গুণ হতে হবে।লোডের পাওয়ার ফ্যাক্টর প্রায় 0 হওয়া উচিত,6, যদি না প্রতিরোধী লোডের জন্য একটি ভিন্ন নামমাত্র বর্তমান চিহ্নিত করা হয়, তবে লোড পাওয়ার ফ্যাক্টরটি একক হবে।

যদি কোনও আলোকসজ্জার প্রতিরোধী এবং অনুঘটক উভয় লোডের জন্য চিহ্নিত করা হয় তবে এটি একক এবং 0 উভয় পাওয়ার ফ্যাক্টরগুলির সাথে পরীক্ষার শিকার হবে।6.

পরীক্ষার আগে এবং পরে, ইলেক্ট্রো-মেকানিক্যাল যোগাযোগ ব্যবস্থাগুলিকে নামমাত্র বর্তমানের 1,5 গুণের সাথে লোড করা হবে এবং প্রতিটি যোগাযোগের মধ্যে ভোল্টেজ ড্রপ 50 এমভি অতিক্রম করবে না।

এই পরীক্ষার পর, ইলেক্ট্রো-মেকানিক্যাল যোগাযোগ সিস্টেমটি 10 অনুযায়ী একটি বৈদ্যুতিক শক্তি পরীক্ষা সহ্য করতে হবে।2.

পরীক্ষার পর, নমুনাগুলি দেখায়ঃ

∙ তাদের ব্যবহারের ক্ষেত্রে কোন ধরনের অবক্ষয় ঘটবে না;

০ ঘের বা বাধা ক্ষতিগ্রস্ত হয় না;

∙ বৈদ্যুতিক বা যান্ত্রিক সংযোগের কোন ভাঙ্গন নেই।

ইলেক্ট্রো-মেকানিক্যাল যোগাযোগ সিস্টেমের জন্য, যান্ত্রিক পরীক্ষা 4.14.3 এই বৈদ্যুতিক পরীক্ষার সাথে একযোগে করা হয়।

নিয়ন্ত্রক ডিভাইসের উপর পরীক্ষাঃ
