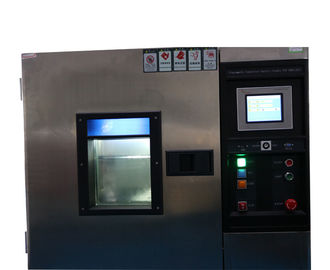

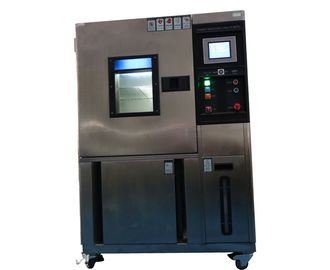

আইইসি 60068 বৈদ্যুতিক যন্ত্রপাতি পরীক্ষাগার, প্রোগ্রামেবল তাপমাত্রা আর্দ্রতা চেম্বার 150 এল

আইইসি 60068 বৈদ্যুতিক যন্ত্রপাতি পরীক্ষক প্রোগ্রামেবল তাপমাত্রা আর্দ্রতা চেম্বার ওয়ার্কিং ভলিউম 150 এল

পণ্যের তথ্য

এই পরীক্ষা ডিভাইস বিভিন্ন পরিবেশের অবস্থা অনুকরণ করতে পারেন। সুতরাং এটি উপাদান প্রতিরোধ হিসাবে পরীক্ষা করা উচিত, যেমন তাপ প্রতিরোধ, ঠান্ডা প্রতিরোধ, আর্দ্রতা প্রতিরোধ, শুষ্ক প্রতিরোধ। এটি IEC 60068-2-1.1990, IEC60068-2-2.1974 এবং ect এর আদর্শ প্রয়োজনীয়তার ভিত্তিতে ডিজাইন এবং তৈয়ার করা হয়।

প্রযুক্তিগত পরামিতি

1. ওয়ার্কিং ভলিউম: 150 এল

2. তাপমাত্রা পরিসীমা: -4 0 ℃ ~ + 150 ℃

3. আর্দ্রতা পরিসীমা: 20 % RH ~ 98 % আরএইচ

* নোট: নীচের আর্দ্রতা ব্যবহার পরিসীমা চার্ট পড়ুন দয়া করে!

4. তাপমাত্রা এবং আর্দ্রতা নিয়ন্ত্রণ সঠিকতা: ± 0.2 ℃; 2.5% আরএইচ ±।

* উপরে 2 ~ 4 কর্মক্ষমতা গ্যারান্টি, তাপমাত্রা সেন্সিং পরিমাপ স্থিতিশীল 30 মিনিট পরে পরিমাপ করা উচিত!

5. তাপমাত্রা এবং আর্দ্রতা বন্টন ইউনিফর্ম: ± 2 ℃; 3% আরএইচ ±।

* নোট: নীচের 6 ~ 11 কর্মক্ষমতা গ্যারান্টি, পরিমাপের পজিশন প্রতিটি জলের পরীক্ষা জোন এর 1/6 অবস্থানের হওয়া উচিত, তাপমাত্রা স্থিতিশীল হওয়ার 30 মিনিট পরে মাপা উচিত!

6. তাপমাত্রা: কক্ষ তাপমাত্রা থেকে 150 ℃ গরম, মোট গরম সময় 50 মিনিট (অ লোড রাষ্ট্র অধীনে)।

7. কুলিং টাইম: কক্ষ তাপমাত্রা -40 ℃ থেকে কুলিং, মোট ঠান্ডা সময় 40mins (অ লোড রাষ্ট্র অধীনে)।

8. অভ্যন্তরীণ চেম্বার মাত্রা: পরীক্ষা এলাকা: 5 0 × 60 × 50 সেমি (ওয়াট × এইচ × ডি)।

* নোট: নমুনা স্থাপনের ভলিউম টেস্ট জোনটির ২/3 এর বেশি হওয়া উচিত নয়।

9. যন্ত্রপাতি ইনস্টলেশনের স্থান: অন্তত 9২0 × 1600 × 870 সিএম (ডাব এক্স এইচ × ডি)।

10. পরীক্ষার ঘর: 80 × 105 সেমি (ওয়াট × এইচ), মোট 1

11. শক্তি উৎস: এসি 1 ∮ 22 0 V 50 Hz MAX 4 0 একটি

গঠন

এ চেম্বার গঠন:

SUS # 304, প্লেট বেধ 1 মিমি

অন্তরণ উপাদান: PU Foaming, বেধ 100 মিমি।

বি শীতল হিমায়ন চক্র সিস্টেম:

1. রেফ্রিজারেশন সিস্টেম:

ক। R404 রেফ্রিজারেশন চক্র সিস্টেম

খ। R23 হিমায়ন চক্র সিস্টেম

2. শীতক: এয়ার-শীতল

3. সম্প্রসারণ মোড: কৈশিক

4. বাষ্পীয়ান: এয়ার লুপ মোড

সি তাপীকরণ সিস্টেম:

হিটার: 220 V 2 KW

ডি humidification সিস্টেম:

1. Humidifier: স্টেইনলেস স্টীল হিটার 220 V 2. KW × 1 সেট।

2. আর্দ্রতা গজ সিঙ্ক এবং humidifier জল সরবরাহ সিস্টেম: স্বয়ংক্রিয় পুনর্নবীকরণ মোড।

ই। স্বয়ংক্রিয় কন্ট্রোল সিস্টেম:

1. পিএলসি নিয়ন্ত্রণ TEMI880

* সিডি মধ্যে নিয়ামক নির্দেশ ম্যানুয়াল পড়ুন।

2. তাপমাত্রা এবং আর্দ্রতা সেন্সর: RTD (শুকনো কন্দ বা ভিজা বাল্ব)।

* সার্কিট দ্বারা নিয়ন্ত্রিত।

এফ.অর সঞ্চলন এবং নিষ্কাশন ব্যবস্থা:

1. লুপ বায়ু নালী: 1 গ্রুপ

ক। উপাদান: SUS # 304 স্টেইনলেস স্টীল।

খ। বায়ু ব্লোয়ার: 1 ∮ 220 ভ 6 ডাব্লু 0 এক্স × 1 সেট

2. ড্রেন পাইপ ব্যাস।

জি সুরক্ষা ব্যবস্থা:

তাপমাত্রা সুরক্ষা সুইচ

জল ঘাটতি সুরক্ষা

ইলেক্ট্রোম্যাগনেটিক সুইচ এবং ওভারলোড বর্তমান রক্ষক

কোন ফিউজ সুইচ

কম্প্রেসার ওভারলোড অভিভাবক

কন্ট্রোল বর্তনী সুরক্ষার ফিউজ
