IEC60669-1 ক্লজ 19.3 বৈদ্যুতিক যন্ত্রপাতি পরীক্ষাকারী স্বয়ং বৃত্তাকার ল্যাম্প লোড বাক্স 3 চ্যানেল

IEC60669-1 ধারা 19.3 স্বয়ং দোলক ল্যাম্প লোড বাক্স

মান

  IEC60669-1: 2017 ধারা 19.3

আবেদন

  এই ডিভাইসটি স্বতন্ত্র অপারেশন লাইফ টেস্ট এবং স্বাভাবিক অপারেশন লাইফ টেস্টের জন্য নির্ধারিত সুইচগুলিতে গৃহীত এবং অনুরূপ উদ্দেশ্যে উপযুক্ত, বিশেষত স্ব বেল্ট ল্যাম্প সুইচ বিদ্যুতের চাপ এবং তাপ চাপ পরীক্ষার জন্য উপযুক্ত যখন LED সার্কিট নিয়ন্ত্রণ। সুইচ স্বাভাবিক ব্যবহারের প্রতিরোধ করতে পারে কি না তা যাচাই করতে, স্বাভাবিক অপারেশন চলাকালে কোনও যান্ত্রিক ক্ষতি বা বৈদ্যুতিক ক্লান্তি ব্যর্থতা, কোনও যোগাযোগ আনুগত্য ঘটনাটি বা দীর্ঘমেয়াদী বন্ধন বা সংযোগ বিচ্ছিন্ন ঘটনা, কিনা তা পরীক্ষা করার জন্য অত্যধিক পরিধান বা অন্যান্য ক্ষতিকর পরিণতি পরীক্ষা করে।

পরিক্ষা মূলক নমুনা

স্ব ব্যাগ ল্যাম্প (এসবিএল) সুইচ

বৈশিষ্ট্য

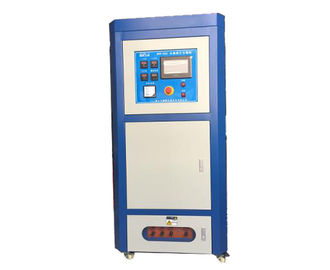

মাত্রা সম্পর্কে: প্রশস্ত (800mm) * গভীর (800mm) * উচ্চ (1800mm)। ফ্রেমটি নীল এবং সাইড প্যানেলগুলি হালকা সাদা। সামনে উপরে অপারেশন কন্ট্রোল প্যানেল। নিয়ন্ত্রণে আছে পাওয়ার সুইচ, পণ্য টেস্ট ভোল্টেজ এবং পাওয়ার ডিসপ্লে যন্ত্র, অ্যালার্ম, স্পর্শ পর্দা ইত্যাদি। প্রতিরোধক এবং ক্যাপাসিটর লোড সমন্বয়, এসি কন্ট্রোলার, রিলেস রয়েছে। বাক্সের অধীনে একটি টার্মিনাল রয়েছে, যা টেলিগ্রামের মাধ্যমে পরীক্ষার মেশিনে পণ্যের সাথে সংযুক্ত থাকে, এবং বর্তমানের আউটপুটগুলি এবং পরিদর্শন প্রক্রিয়ার লোড সরবরাহ করে।

চালানের আগে লোড ডিভাইসটি প্রিন্ট করা হয়েছে স্ট্যান্ডার্ড লোড অবস্থায়। যতক্ষণ টেস্ট ভোল্টেজটি 250V ~ তে সংযোজিত হয়, অপারেটরটি সুইচ বাটনটিকে একই রেটডেড বর্তমানের সাথে সুইচ হিসাবে পরীক্ষা করে চাপবে এবং তার রেট পাওয়ার, ইগ্লস ওয়েভফর্ম, আই _শিখ এবং আমি ² টি এর সাথে সংশ্লিষ্ট প্রয়োজনীয়তাগুলি পূরণ করব। মান।

3 টি স্টেশন আছে এবং 3 সুইচ একই সময়ে পরীক্ষিত হতে পারে।

পরিমাপ মোড এবং মোমেরিং ডেডিকেটেড পোর্টের সাথে, 90-ডিগ্রি ক্লোজিং প্লেটটি অন্তর্নির্মিত, আউটপুট তরঙ্গ পরিমাপের জন্য সহজ, আমি বর্তমান মূল্য _{সর্বোচ্চ} এবং I ² T শক্তি মান, সম্পূর্ণরূপে যন্ত্রপাতি পরিমাপের প্রয়োজনীয়তাগুলির মান পূরণ করে।

ডিভাইস একটি ভোল্টেজ নিয়ন্ত্রক দ্বারা সজ্জিত, যা একটি বহিরাগত ভোল্টেজ নিয়ন্ত্রকের প্রয়োজন ছাড়াই সুইচ পরীক্ষা দ্বারা প্রয়োজনীয় 250V ভোল্টেজে পৌঁছাতে পারে।

পরামিতি :

1. পাওয়ার সাপ্লাই: একক ফেজ AC220V ± 5% / 50Hz, ব্যবহারকারী দ্বারা প্রস্তুত নমুনা পরীক্ষা পাওয়ার সাপ্লাই।

2. ভোল্টেজ মিটার: বিন্যাস 0 ~ 300V, নির্ভুলতা 0.5, ডিজিটাল প্রদর্শন

3. পাওয়ার মিটার: 0 ~ 9 কিউ, স্পষ্টতা 0.5, ডিজিটাল ডিসপ্লে

4. আউটপুট চ্যানেল: 3 চ্যানেল

5. প্রতিটি প্রিসেট সুইচ প্রস্তাবিত ভোল্টেজ 250V ~, বর্তমান 10A, 13A, 16A, 20A চারটি ঐচ্ছিক (পরীক্ষা ভোল্টেজ এবং টেস্ট বর্তমান কাস্টমাইজ করা যাবে) রেট।

6. ইনপুট ভোল্টেজ পরীক্ষা ভোল্টেজ 250V ~ নিশ্চিত করার জন্য নিয়মিত

7. সমস্ত অপারেটিং পরামিতিগুলি 250V ~ এ সেট করা হয়, যার মধ্যে রয়েছে W, I _শিখর , আই ² টি, এবং বর্তমান তরঙ্গাকৃতি মোড়ক।

8. প্রতিটি ডিভাইস একটি ক্লোজিং কন্ট্রোল ডিভাইস (স্পর্শ পর্দা "পরিমাপ" ফাংশন নির্বাচন) প্রদান করে, প্রতিটি সময় 90 ডিগ্রী কোণের প্রবাহ মধ্যে হয়, এই ফাংশন প্রাথমিক সরঞ্জাম ক্রমাঙ্কন এবং পরিমাপ যাচাইকরণের জন্য ব্যবহার করা যেতে পারে।

9. দীর্ঘ / দীর্ঘ সুরক্ষা ফাংশন সঙ্গে, 1 ~ 99S সুরক্ষা সময় প্রিসেট, শাটডাউন এলার্ম সুরক্ষা হতে পারে।

10. পরিবেশ ব্যবহার করুন: তাপমাত্রা 5 ~ 40 ° সে, আপেক্ষিক আর্দ্রতা 20 ~ 90% আরএইচ, বায়ুমন্ডলীয় চাপ 80 ~ 106kpa। কোন গুরুতর কম্পন, কোন ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ, কোন ধুলো, ক্ষয়কারী গ্যাস, ভাল তাপ অপচয়
