| ব্র্যান্ড নাম: | HongCe |
| মডেল নম্বর: | HK1504 |
| MOQ.: | 1 বিন্যাস করুন |
| মূল্য: | Negotiatable |
| অর্থ প্রদানের শর্তাবলী: | T T |
| সরবরাহের ক্ষমতা: | 10 সেট / মাস |
আইইসি 60669-1 সেল্ফ ব্যালস্টেড ল্যাম্প সুইচগুলি পিএলসি নিয়ন্ত্রণ সম্পূর্ণ স্বয়ংক্রিয় ব্রেকিং ক্যাপাসিটি এন্ডারেন্স টেস্টার
পণ্য পরিচিতি :
এই ডিভাইসটি স্ব-ব্যালস্টেড ল্যাম্পের বোঝার জন্য স্যুইচগুলি ভাঙার ক্ষমতা এবং সাধারণ অপারেশন লাইফ টেস্টের জন্য উপযুক্ত। সেলফি ব্যালস্টেড ল্যাম্প (এসবিএল) লোডগুলির জন্য উদ্দিষ্ট সুইচগুলি অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই প্রতিরোধ করতে হবে, স্ব-ব্যালস্টেড ল্যাম্প সার্কিটগুলি নিয়ন্ত্রণ করার সময় বৈদ্যুতিক এবং তাপীয় চাপ সৃষ্টি হয়। স্যুইচটি স্থির থাকে না বা পরিচিতির ওয়েল্ডিং ঘটে কিনা তা যাচাই করার জন্য, কোনও পরিচিতি আঠালো ঘটনা বা দীর্ঘমেয়াদী বন্ধ বা সংযোগ বিচ্ছিন্ন ঘটনা, অতিরিক্ত পরিধান বা অন্যান্য ক্ষতিকারক পরিণতি কিনা তা পরীক্ষা করতে।
এই সিস্টেমটি আইইসি 60669-1: 2017 ধারা 19.3 এবং আইইসি 60669-2-1: 2015 ধারা 19.109 এর স্ট্যান্ডার্ড অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে। এটি একটি বুদ্ধিমান শিল্প নিয়ন্ত্রণ ব্যবস্থা (অন্তর্নির্মিত অসিলোস্কোপ), একটি স্যুইচ এন্ডিউরেন্স পরীক্ষক এবং একটি স্ব-ব্যাসলেটেড ল্যাম্প বাক্স সহ 250 ভি রেটযুক্ত ভোল্টেজ সহ একটি স্যুইচের টেস্ট রিডাবিল ইটির উপর ভিত্তি করে একটি সম্পূর্ণ স্বয়ংক্রিয় পরীক্ষা ব্যবস্থা । (১৩০ ভি রেটযুক্ত ভোল্টেজ সহ স্যুইচ-ব্যালেস্টেড ল্যাম্প লোড বাক্সের সাথে আলাদাভাবে কনফিগার করা দরকার)
পণ্যের বৈশিষ্ট্য :

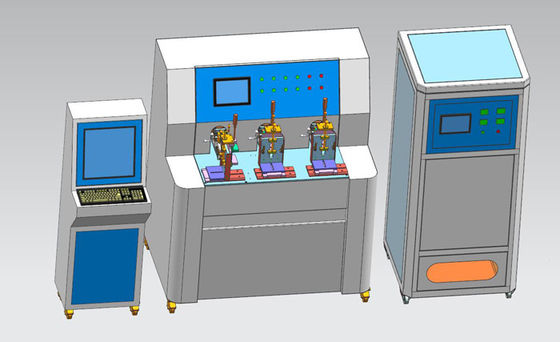

1. সিস্টেমটি একটি বুদ্ধিমান শিল্প নিয়ন্ত্রণ ব্যবস্থা, একটি স্যুইচ সহনশীলতা পরীক্ষক এবং একটি স্ব-ব্যালস্টেড ল্যাম্প লোড বাক্স নিয়ে গঠিত। তাদের মধ্যে, স্যুইচ লাইফ পরীক্ষক এবং স্ব-ব্যালস্টেড ল্যাম্প লোড বক্স পৃথকভাবে ব্যবহার করা যেতে পারে।
2. বুদ্ধিমান শিল্প নিয়ন্ত্রণ ব্যবস্থা মূলত আইইসি 60669-1: 2017 ধারা 19.3 এর জন্য অন্তর্নির্মিত অসিলোস্কোপ, যখন এলইডি লাইট সুইচ চালু হয়, তখন এটি ভোল্টেজ, বর্তমান, বর্তমান শীর্ষ মান মান পিক এবং অবিচ্ছেদ্য মান I 2 সংগ্রহ করতে পারে এই সার্কিটের টি, এবং বর্তমান তরঙ্গরূপটি আউটপুট করতে পারে। এবং সিস্টেমের গণনার মাধ্যমে, স্ট্যান্ডার্ড ডেটার সাথে তুলনা করে একটি যোগ্য বা অযোগ্য রায় দিন।
৩. সুইচ লাইফ পরীক্ষকটিতে তিনটি স্বতন্ত্র রৈখিক প্রক্রিয়া এবং একটি বৈদ্যুতিক নিয়ন্ত্রণ ব্যবস্থা থাকে। এটি লিনিয়ার সুইচ (বোতাম, রকার, শিপ টাইপ, টগল) এবং সাধারণ অপারেশন পরীক্ষার তৈরি এবং ব্রেকিং ক্ষমতা পরীক্ষা করতে ব্যবহার করতে পারে। যন্ত্রটি সার্ভো মোটর দ্বারা চালিত হয় এবং পিএলসি দ্বারা নিয়ন্ত্রিত হয়। এটি পরীক্ষার সময়, পরীক্ষার গতি, 'অন' পিরিয়ড (25 + 5 0%) 'অফ' পিরিয়ড (750 -5%) সময় এবং পরীক্ষার স্ট্রোক সেট করতে পারে। লোড সংযোগ বন্দরের সাথে, বিভিন্ন পরীক্ষার লোডগুলি প্রয়োজনীয় হিসাবে সংযুক্ত করা যেতে পারে, যেমন টুংস্টেন ফিলামেন্ট ল্যাম্প লোড, বাহ্যিকভাবে ব্যালস্টেড ল্যাম্প লোড, টিভি লোড, ইনডাকটিভ লোড, ক্যাপাসিটিভ লোড, মোটর লোড ইত্যাদি।
৪. সেল্ফ ব্যালস্টেড লোড লক্স চালানের আগে স্ট্যান্ডার্ড লোড শর্তের সাথে প্রিসেট করা হয়েছে। যতক্ষণ পরীক্ষার ভোল্টেজ 250 ভি ~ তে সামঞ্জস্য করা হয় ততক্ষণ অপারেটরটি সুইচ বোতামটি একইভাবে রেট করা বর্তমানের সাথে টেপ করার জন্য চাপায় এবং তার রেট করা শক্তি, ইমপালস ওয়েভফর্ম, আমি শিখর এবং আমি 2 টির সাথে সম্পর্কিত প্রয়োজনীয়তাগুলি পূরণ করি না মান। পুরো মেশিনটিতে 3 টি চ্যানেল রয়েছে, কেবলমাত্র 250 ভোল্টেজের রেটযুক্ত ভোল্টেজ সহ স্যুইচগুলির জন্য, যার দুটি চ্যানেল 250W (IEC60669-1: 2017 ধারা 19.3), এবং অন্য চ্যানেলটি 400 ডাব্লু (IEC60669-2-1: 2015 ধারা 19.109) । এই স্ব ব্যালস্টেড লোড মোমের ক্যালিব্রেশন মোড এবং ক্যালিব্রেশন ডেডিকেটেড পোর্ট রয়েছে, অন্তর্নির্মিত 90 ডিগ্রি ক্লোজিং প্লেট, শিল্প নিয়ন্ত্রণ ব্যবস্থার সাথে সংযুক্ত, আউটপুট ওয়েভফর্ম করতে পারে, আমি বর্তমানের মান শিখি এবং আমি 2 টি শক্তি মূল্য পাই, সরঞ্জামের জন্য স্ট্যান্ডার্ড ক্রমাঙ্কন প্রয়োজনীয়তা সম্পূর্ণরূপে পূরণ করি ।
প্রযুক্তিগত পরামিতি:
| পদ | সন্তুষ্ট |
| ক্ষমতা | গ্র্যান্ড AC220V ± 5% / 50Hz সহ একক ফেজ |
| বুদ্ধিমান শিল্প নিয়ন্ত্রণ ব্যবস্থা | আইপিসি: আইপিসি -810 ই কনফিগারেশন সফ্টওয়্যার: E5 অসিলোস্কোপ: টেকট্রোনিক্স বা Agilent অধিগ্রহণ মডিউল: একাধিক Wdh = 600 * 500 * 1450mm, পৃষ্ঠ ইলেক্ট্রোস্ট্যাটিক গুঁড়া স্প্রে |
| ধৈর্য পরীক্ষক স্যুইচ করুন | স্টেশন: 3 স্বতন্ত্র পরীক্ষা স্টেশন নিয়ন্ত্রণ ব্যবস্থা: 7 ইঞ্চি রঙের এলসিডি টাচ স্ক্রিন + পিএলসি + সার্ভো মোটর, এটিতে একটি যোগাযোগ ইন্টারফেস রয়েছে, যা অনলাইন ব্যবহারের জন্য বা অন্যান্য ডিভাইসের সাথে যোগাযোগের জন্য সুবিধাজনক (যেমন বিভিন্ন লোড), ডেটা সংগ্রহ এবং পরিসংখ্যান সক্ষম করে। টেস্ট স্ট্রোক: 0.1 ～ 100 মিমি, প্রিসেট হতে পারে পরীক্ষার গতি: 0.1 ～ 200 মিমি / গুলি, প্রিসেট হতে পারে অন / অফ টাইম: 'অন' পিরিয়ড মোট চক্রের (25 + 5 0)% এবং 'অফ' পিরিয়ড (750 -5)%, 0.1 ～ 99.9 প্রিসেট হতে পারে অপারেটিং রেট: 3 - 40 বার সেট করা যেতে পারে, পরীক্ষার স্ট্রোক, পরীক্ষার গতি এবং চালু / বন্ধ সময় সেটিংয়ের সাথে সম্পর্কিত অ্যালার্ম সনাক্তকরণ: অন্তর্নির্মিত শনাক্তকরণ সার্কিট, যখন পণ্যটি অযোগ্য হিসাবে সনাক্ত করা হয়, সেখানে শ্রুতিমধুর এবং ভিজ্যুয়াল অ্যালার্ম থাকে এবং পাঠ্যের অনুরোধগুলি থাকে: 1. যখন স্যুইচ বন্ধন করা হয়, অবিচ্ছিন্ন প্রবাহ ঘটে; 2. যখন বৈদ্যুতিক শক জ্বলতে থাকে, এটি সংযুক্ত করা যায় না; 3. যখন গণনা আসে। লোড সংযোগ পোর্ট: বিভিন্ন পরীক্ষার লোড প্রয়োজনীয় হিসাবে সংযুক্ত করা যেতে পারে, যেমন টুংস্টেন ফিলামেন্ট ল্যাম্প লোড, বাহ্যিকভাবে ব্যালস্টেড ল্যাম্প লোড, টিভি লোড, ইনডাকটিভ লোড, ক্যাপাসিটিভ লোড, মোটর লোড এবং আরও অনেক কিছু। মাত্রা: W1250mm × D650mm × H1150mm; ওজন: 100kg। |
| স্ব-ব্যালস্টেড ল্যাম্প লোড বক্স | ডিজিটাল ভোল্টেজের মান: ব্যাপ্তি 0 ~ 300V, যথার্থ 0.5 ডিজিটাল পাওয়ার মান: 0 ~ 9KW, যথার্থ 0.5 আউটপুট চ্যানেল: 3 টি চ্যানেল (দুটি চ্যানেল 250W এবং অন্যান্য চ্যানেল 400W) রেটেড ভোল্টেজ স্যুইচ করুন: 250 ভি ~, ইনপুট ভোল্টেজটি সামঞ্জস্যযোগ্য, সমস্ত অপারেটিং প্যারামিটারগুলি ডাব্লু, আই পিক , আই 2 টি এবং বর্তমান তরঙ্গরূপগুলি includingোকানো সহ 250 ভি at এ সেট করা হয়েছে। বর্তমান 10A, 13 এ, 16 এ, 20 এ চারটি alচ্ছিক রেট দেওয়া হয়েছে প্রতিটি ডিভাইস একটি ক্লোজিং কন্ট্রোল ডিভাইস সরবরাহ করে (টাচ স্ক্রিনটি "ক্যালিব্রেশন" ফাংশনটি নির্বাচন করে) প্রতিবার 90 ডিগ্রি কোণে চালিত হয়, এই ফাংশনটি প্রাথমিক সরঞ্জামের ক্রমাঙ্কন এবং পরিমাপ যাচাইয়ের জন্য ব্যবহার করা যেতে পারে। লং অন / লং অফ সুরক্ষা কার্য সহ, 1 ~ 99 এস এর সুরক্ষা সময় প্রিসেট, শাটডাউন অ্যালার্ম সুরক্ষা হতে পারে। |
| পরিবেশ ব্যবহার করুন | তাপমাত্রা 5 ~ 40 ° C, আপেক্ষিক আর্দ্রতা 20 ~ 90% আরএইচ, বায়ুমণ্ডলীয় চাপ 80 ~ 106 কেপিএ। কোনও তীব্র কম্পন নেই, কোনও বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ নেই, ধূলিকণা নেই, ক্ষয়কারী গ্যাস নেই, উত্তাপ তাপ অপচয়। |
