পিএলসি কন্ট্রোল LED লাইট পরীক্ষক, 250v স্বয়ং ব্যালান্সড ল্যাম্প সুইচ ধৈর্য এবং লোড ইন্টিগ্রেটেড টেস্ট সিস্টেম সুইচ

ব্র্যান্ড নাম:	HongCe
মডেল নম্বর:	HK1504
MOQ.:	1 বিন্যাস করুন
মূল্য:	Negotiatable
অর্থ প্রদানের শর্তাবলী:	T T
সরবরাহের ক্ষমতা:	10 সেট / মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

calibration certificate (cost optional )

পরিক্ষা মূলক নমুনা:

250 ভি সেল্ফ ব্যালস্টেড ল্যাম্প সুইচ

ডিজিটাল ভোল্টেজের মান:

0 ~ 300 ভি

অপারেটিং রেট:

3 - 40 বার

ডিজিটাল পাওয়ার মান:

0 ~ 9KW

আউটপুট চ্যানেল:

3 চ্যানেল

স্টেশন:

3 স্বতন্ত্র পরীক্ষা স্টেশন

প্যাকেজিং বিবরণ:

তিনপীস্ কাঠ

বিশেষভাবে তুলে ধরা:

হালকা পরীক্ষার সরঞ্জাম

luminaire টেস্টিং

পণ্যের বর্ণনা

পিএলসি কন্ট্রোল 250 ভি সেল্ফ ব্যালস্টেড ল্যাম্প সুইচ সহনীয়তা পরীক্ষা এবং লোড বক্স ইন্টিগ্রেটেড টেস্ট সিস্টেম

স্ট্যান্ডার্ড: IEC60669-1: 2017 ধারা 19.3 এবং IEC60669-2-1: 2015 ধারা 19.109

প্রযুক্তিগত পরামিতি:

পদ	সন্তুষ্ট
ক্ষমতা	গ্র্যান্ড AC220V ± 5% / 50Hz সহ একক ফেজ
বুদ্ধিমান শিল্প নিয়ন্ত্রণ ব্যবস্থা	আইপিসি: আইপিসি -810 ই কনফিগারেশন সফ্টওয়্যার: E5 অসিলোস্কোপ: টেকট্রোনিক্স বা Agilent অধিগ্রহণ মডিউল: একাধিক , ডাব্লুডিএইচ = 600 * 500 * 1450 মিমি, পৃষ্ঠ ইলেক্ট্রোস্ট্যাটিক গুঁড়া স্প্রে
ধৈর্য পরীক্ষক স্যুইচ করুন	স্টেশন: 3 স্বতন্ত্র পরীক্ষা স্টেশন নিয়ন্ত্রণ ব্যবস্থা: 7 ইঞ্চি রঙের এলসিডি টাচ স্ক্রিন + পিএলসি + সার্ভো মোটর, এটিতে একটি যোগাযোগ ইন্টারফেস রয়েছে, যা অনলাইন ব্যবহারের জন্য বা অন্যান্য ডিভাইসের সাথে যোগাযোগের জন্য সুবিধাজনক (যেমন বিভিন্ন লোড), ডেটা সংগ্রহ এবং পরিসংখ্যান সক্ষম করে। টেস্ট স্ট্রোক: 0.1 ～ 100 মিমি, প্রিসেট হতে পারে পরীক্ষার গতি: 0.1 ～ 200 মিমি / গুলি, প্রিসেট হতে পারে অন / অফ টাইম: 'অন' পিরিয়ড মোট চক্রের (25 + 5 0)% এবং 'অফ' পিরিয়ড (750 -5)%, 0.1 ～ 99.9 প্রিসেট হতে পারে অপারেটিং রেট: 3 - 40 বার সেট করা যেতে পারে, পরীক্ষার স্ট্রোক, পরীক্ষার গতি এবং চালু / বন্ধ সময় সেটিংয়ের সাথে সম্পর্কিত অ্যালার্ম সনাক্তকরণ: অন্তর্নির্মিত শনাক্তকরণ সার্কিট, যখন পণ্যটি অযোগ্য হিসাবে সনাক্ত করা হয়, সেখানে শ্রুতিমধুর এবং ভিজ্যুয়াল অ্যালার্ম থাকে এবং পাঠ্যের অনুরোধগুলি থাকে: 1) যখন স্যুইচ বন্ধন করা হয়, ক্রমাগত চালনা ঘটে; 2) যখন বৈদ্যুতিক শক জ্বলতে থাকে তখন এটি সংযুক্ত হতে পারে না; 3) গণনা পৌঁছে যখন। লোড সংযোগ পোর্ট: বিভিন্ন পরীক্ষার লোড প্রয়োজনীয় হিসাবে সংযুক্ত করা যেতে পারে, যেমন টুংস্টেন ফিলামেন্ট ল্যাম্প লোড, বাহ্যিকভাবে ব্যালস্টেড ল্যাম্প লোড, টিভি লোড, ইনডাকটিভ লোড, ক্যাপাসিটিভ লোড, মোটর লোড এবং আরও অনেক কিছু। মাত্রা: W1250mm × D650mm × H1150mm; ওজন: 100kg।
স্ব-ব্যালস্টেড ল্যাম্প লোড বক্স	ডিজিটাল ভোল্টেজের মান: ব্যাপ্তি 0 ~ 300V, যথার্থ 0.5 ডিজিটাল পাওয়ার মান: 0 ~ 9KW, যথার্থ 0.5 আউটপুট চ্যানেল: 3 টি চ্যানেল (দুটি চ্যানেল 250W এবং অন্যান্য চ্যানেল 400W) রেটেড ভোল্টেজ স্যুইচ করুন: 250 ভি ~, ইনপুট ভোল্টেজটি সামঞ্জস্যযোগ্য, সমস্ত অপারেটিং প্যারামিটারগুলি ডাব্লু, আই _পিক , আই ² টি এবং বর্তমান তরঙ্গরূপগুলি includingোকানো সহ 250 ভি at এ সেট করা হয়েছে। বর্তমান 10A, 13 এ, 16 এ, 20 এ চারটি alচ্ছিক রেট দেওয়া হয়েছে প্রতিটি ডিভাইস একটি ক্লোজিং কন্ট্রোল ডিভাইস সরবরাহ করে (টাচ স্ক্রিনটি "ক্যালিব্রেশন" ফাংশনটি নির্বাচন করে) প্রতিবার 90 ডিগ্রি কোণে চালিত হয়, এই ফাংশনটি প্রাথমিক সরঞ্জামের ক্রমাঙ্কন এবং পরিমাপ যাচাইয়ের জন্য ব্যবহার করা যেতে পারে। লং অন / লং অফ সুরক্ষা কার্য সহ, 1 ~ 99 এস এর সুরক্ষা সময় প্রিসেট, শাটডাউন অ্যালার্ম সুরক্ষা হতে পারে।

পরীক্ষার নীতি:

IEC60669-1: 2017 এবং IEC60669-2-1: 2015 কেবলমাত্র 250 ভোল্টের রেটযুক্ত ভোল্টেজ সহ স্যুইচগুলির জন্য।

লোড বক্স সার্কিটটি চিত্র 12 বি এবং ক্লজ 19.3 অনুসারে রেকটিফায়ার ব্রিজ এবং ক্যাপাসিটরের সাথে থাকবে।

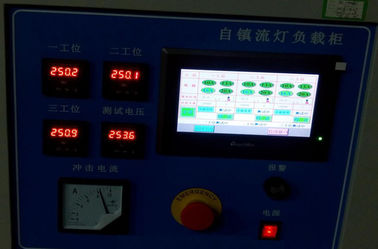

ডিভাইস প্রদর্শন: পর্যবেক্ষণের জন্য ডিভাইসে পাওয়ার মিটার এবং ভোল্টমিটার।

ক্রমাঙ্কন পদ্ধতি:

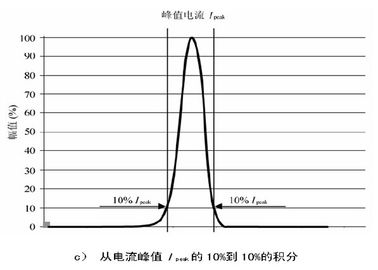

ম্যানুয়াল টেস্ট প্রক্রিয়া এবং ক্রমাঙ্কন পদ্ধতি: স্যুইচ নমুনাটি লোড বক্সের আউটপুট টার্মিনালের সাথে সংযুক্ত, অ্যাসিলোস্কোপটি ক্রমাঙ্কন বন্দরের সাথে সংযুক্ত, এবং একটি 0.2-স্তরের স্ট্যান্ডার্ড রেজিস্টার (প্রতিরোধের মান 0.01 ওহম) স্যুইচটিতে সিরিজে সংযুক্ত থাকে সার্কিট, এবং স্ট্যান্ডার্ড প্রতিরোধকের ওপারে ভোল্টেজকে একটি অ্যাসিলোস্কোপ দ্বারা পড়া হয়, বর্তমান (I = U / R = U / 0.01 = 100 * U) প্রাপ্ত করার জন্য প্রতিরোধের দ্বারা ভোল্টেজকে ভাগ করার সূত্র, পরিমাপ তরঙ্গাকার ডায়াগ্রাম (GB16915 .1-2014 রেফারেন্সের জন্য স্ট্যান্ডার্ড ওয়েভফর্ম) নীচে রয়েছে:

পরিমাপ করা ডেটা কম্পিউটারে অনুলিপি করা হয় এবং নমুনাযুক্ত ভোল্টেজ সংকেত এক্সেল সফ্টওয়্যার দ্বারা গণনা করা হয়। পরিমিত বর্তমান মান I = U / R = U / 0.01 = 100 * U প্রাপ্ত করতে স্যাম্পলিং প্রতিরোধের (0.01 ওহমস) দ্বারা ভোল্টেজ ভাগ করুন।

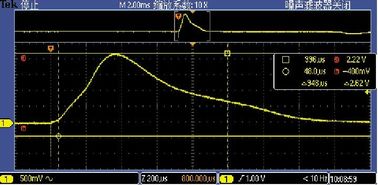

10A-100W এর তরঙ্গরূপ তথ্যটি নীচে সারণীতে প্রদর্শিত হয়েছে:

ধারাবাহিকতা এবং স্থিতিশীলতা নিশ্চিত করার জন্য, উপরোক্ত তথ্যের জন্য 5 টিরও বেশি পরিমাপ প্রয়োজন (ঠান্ডা এবং গরম সহ), পরিমাপ করা মানগুলি মানের প্রয়োজনীয়তার মধ্যে থাকে।

স্বয়ংক্রিয় পরীক্ষার পদ্ধতি:

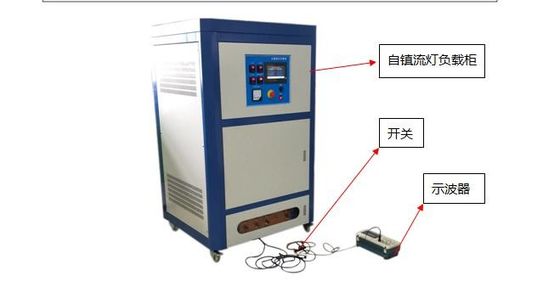

স্যুইচ নমুনাটি স্যুইচ ধৈর্য পরীক্ষককে পরীক্ষা করার জন্য ইনস্টল করুন, যাতে স্যুইচ টার্মিনালটি স্ব-ব্যালস্টেড ল্যাম্প লোড বক্স আউটপুট টার্মিনালের সাথে সংযুক্ত থাকে এবং শিল্প কম্পিউটার সিগন্যাল লাইন (অসিলোস্কোপ) ক্রমাঙ্কন বন্দরের সাথে সংযুক্ত থাকে। স্যুইচটি বন্ধ করার জন্য যখন স্যুইচ সহনশীলতা পরীক্ষক কমান্ড ড্রাইভ ম্যানিপুলেটারের সাথে সংযুক্ত থাকে, তখন স্ব-ব্যালস্টেড ল্যাম্প লোড বাক্স দ্বারা প্রেরিত বর্তমান তরঙ্গ 90 a এর একটি পর্যায়ে কোণে চালু হয় এবং শিল্প কম্পিউটার স্বয়ংক্রিয়ভাবে বর্তমান শিখরগুলি সংগ্রহ করে আমি _{শীর্ষস্থানীয়} , আমি ² টি, এবং ভোল্টেজ ভি এবং স্বয়ংক্রিয় গণনা, স্ট্যান্ডার্ড ডেটা তুলনা করে যোগ্য ব্যর্থতার রায় দিয়েছি।
