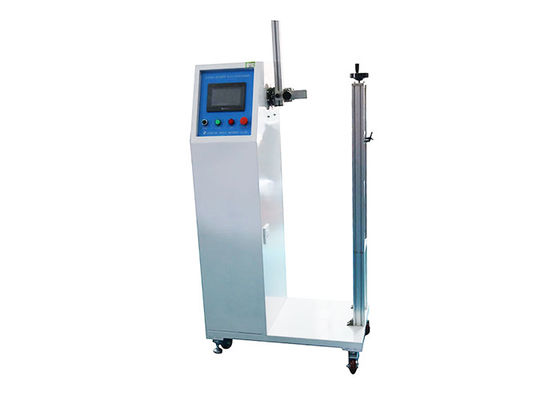

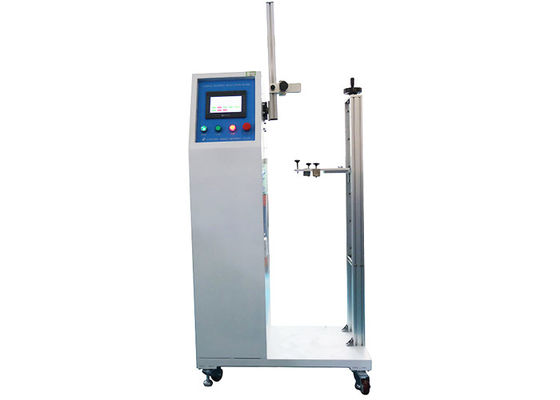

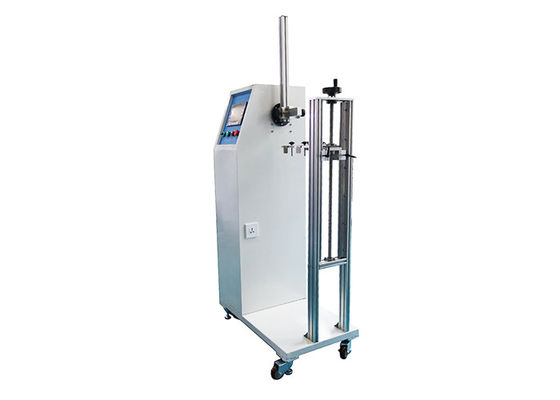

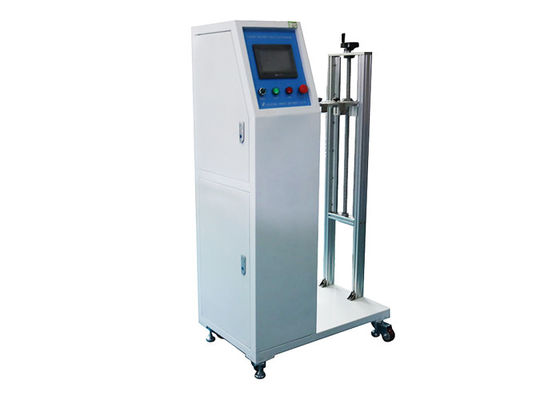

PLC কন্ট্রোল লাইট পরীক্ষার সরঞ্জামগুলি IEC60598 ধারা 4.14.3 পরিচালনা করা সহজ Ope

পিএলসি কন্ট্রোল লাইটিং অ্যাডজাস্টমেন্ট ডিভাইস Iec60598 ক্লজ 4.14.3 সহজে পরিচালনা করে

পণ্যের তথ্য:

পরীক্ষার সরঞ্জামগুলি IEC 60598-1-এর 4.14.3 অনুযায়ী ডিজাইন এবং তৈরি করা হয়েছে, যা মূলত ল্যাম্প অ্যাডজাস্টমেন্ট ডিভাইসের টর্শন, এবং সামঞ্জস্যযোগ্য কাত এবং অবস্থান সহ টেবিল ল্যাম্পের নমন পরীক্ষা, ফ্লোর ল্যাম্প এবং পেশাদারদের জন্য ল্যাম্পগুলির জন্য ব্যবহৃত হয়। ব্যবহার করুন (যেমন একটি প্লটার ল্যাম্প)।

পরীক্ষার ডিভাইসটি ডিজিটাল নিয়ন্ত্রণ প্রযুক্তি এবং ড্রাইভ প্রক্রিয়া সহ।বিপরীত এবং নমন কোণ, স্ট্রেচিং স্ট্রোক, ঘূর্ণন কোণ, পরীক্ষার গতি এবং পরীক্ষা চক্র সেট করা যেতে পারে।পরীক্ষা সমাপ্তির সাথে, পরীক্ষা ফল্ট অ্যালার্ম ফাংশন।ব্যবহার করা এবং পরিচালনা করা সহজ।

প্রযুক্তিগত পরামিতি:

1. পরীক্ষার হার সেট করা যেতে পারে, 0.1 থেকে 10 বার / মিনিটের মধ্যে সেট করা যেতে পারে।

2. নমন কোণ সেট করা যেতে পারে, উভয় পাশে উল্লম্ব লাইনের সুইং পরিসীমা

0-180°

3. ঘূর্ণন কেন্দ্র উচ্চতা: 1200 মিমি।

4. পেন্ডুলামের জাইরেশনের সর্বোচ্চ ব্যাসার্ধ: R500mm।

5. স্ট্রেচিং অ্যাকশনের সর্বাধিক স্ট্রোক: 0-650 মিমি।

6. ঘূর্ণনের ক্রিয়া কোণ: 0-360°।

7. পরীক্ষা চক্র সেট করা যেতে পারে, চক্রের পরিসীমা 1-999999।

8. ফিক্সচার পরীক্ষার চাহিদার মান পরিসীমা মধ্যে নমুনা বিভিন্ন পূরণ করতে পারে.

9. ড্রাইভ মোটর: সার্ভো মোটর।

10. কন্ট্রোলার: মিতসুবিশি পিএলসি।

11. HMI: টাচ স্ক্রিন ইন্টারফেস।

12. নির্দেশিত পুরো ইংরেজি ইন্টারফেস, পরিচালনা করা সহজ।

13. লোড: টার্মিনাল সহ, লোডের সাথে বাহ্যিকভাবে সংযুক্ত (লোডটি ঐচ্ছিক, অতিরিক্ত খরচ)।

স্ট্যান্ডার্ড বর্ণনা:

4.14.3 ডিভাইস সামঞ্জস্য করার জন্য প্রয়োজনীয়তা নীচে দেওয়া আছে.

ক) সামঞ্জস্য করার ডিভাইস এবং সামঞ্জস্যের উপায়, উদাহরণস্বরূপ জয়েন্ট, উত্তোলন ডিভাইস, সামঞ্জস্য বন্ধনী বা টেলিস্কোপিক টিউবগুলিকে এমনভাবে তৈরি করতে হবে যাতে কর্ড বা তারগুলি অপারেশন চলাকালীন অনুদৈর্ঘ্য অক্ষ বরাবর 360° এর বেশি চাপা, আটকানো, ক্ষতিগ্রস্ত বা বাঁকা না হয়। .

দ্রষ্টব্য: যদি একটি লুমিনেয়ারের একাধিক জয়েন্ট থাকে তবে 360° সীমা প্রতিটি জয়েন্টের জন্য প্রযোজ্য হয় যদি তারা একসাথে খুব কাছাকাছি না হয়।প্রতিটি মামলা নিজস্ব যোগ্যতার ভিত্তিতে বিচার করা প্রয়োজন।

সম্মতি নিম্নলিখিত পরীক্ষা দ্বারা চেক করা হয়:

উপযুক্ত তার বা কর্ড দিয়ে সজ্জিত অ্যাডজাস্টিং ডিভাইসটি সারণি 4.5 অনুযায়ী পরিচালিত হবে।অপারেশনের একটি চক্র হল পরিসরের এক প্রান্ত থেকে অন্য প্রান্তে এবং শুরুর অবস্থানে ফিরে যাওয়া।চলাফেরার হার ডিভাইসটিকে প্রশংসনীয়ভাবে উত্তপ্ত করবে না এবং প্রতি ঘন্টায় 600 চক্রের বেশি হবে না।

ইলেক্ট্রো-মেকানিকাল যোগাযোগ সিস্টেমের জন্য, এই পরীক্ষাটি 4.11.6 এর বৈদ্যুতিক সংযোগ পরীক্ষার সাথে একযোগে পরিচালিত হয়।

সম্মতি পরিদর্শন দ্বারা পরীক্ষা করা হয়।

পরীক্ষার পরে, একটি কন্ডাক্টরের 50% এর বেশি স্ট্র্যান্ড ভাঙ্গা যাবে না বা নমনীয় কর্ডের নিরোধকের কোনও গুরুতর ক্ষতি হবে না।কর্ড বা তারের

অনুচ্ছেদ 10-এ নির্দিষ্ট করা নিরোধক প্রতিরোধ এবং উচ্চ-ভোল্টেজ পরীক্ষাগুলির অধীনস্থ হবে এবং সন্তুষ্ট হবে।

বল-জয়েন্ট এবং এর মতো, যেখানে ক্ল্যাম্পিং মানে সামঞ্জস্য করা যায়, অত্যধিক ঘর্ষণ এড়াতে জয়েন্টগুলিকে শুধুমাত্র হালকাভাবে আঁকড়ে ধরে পরীক্ষা করা হয়।প্রয়োজন হলে, ক্ল্যাম্পিং এলাকাগুলি পরীক্ষার সময় পুনরায় সমন্বয় করা হয়।

একটি নমনীয় টিউব সমন্বিত ডিভাইসগুলিকে সামঞ্জস্য করার জন্য, এই পরীক্ষার জন্য সামঞ্জস্যের পরিসর সাধারণত উল্লম্ব থেকে উভয় দিকেই 135° হয়।যাইহোক, যেখানে এই সামঞ্জস্য অযৌক্তিক শক্তি ব্যবহার না করে অর্জন করা যায় না, নমনীয় টিউবটি কেবল সেই অবস্থানে বাঁকানো হয় যেখানে এটি নিজেই থাকবে।

খ) অস্ত্রের নাগালের মধ্যে ইনস্টল করার উদ্দেশ্যে সামঞ্জস্যের মাধ্যম সহ লুমিনায়ারগুলি, লুমিনায়ারের স্থায়িত্ব নষ্ট না করে বা নির্মাণের কোনও অংশের বিকৃতি ঘটানো বা নির্দিষ্ট করা তাপমাত্রার বেশি তাপমাত্রার কারণে আঘাত না করেই এর উদ্দেশ্যমূলক কার্য সম্পাদনের অনুমতি দেবে। সারণি 12.1-এ।

12.4 পরীক্ষা চলাকালীন স্বাভাবিক ব্যবহার এবং তাপমাত্রা পরিমাপের মাধ্যমে প্রত্যাশিত সামঞ্জস্যের মাধ্যমে লুমিনায়ারকে হেরফের বা পরিচালনা করে সম্মতি পরীক্ষা করা হয়।

গ) বাহুর নাগালের মধ্যে মাউন্ট করার উদ্দেশ্যে ল্যুমিনায়ারগুলির জন্য, আলোক রশ্মির অ্যাপারচার ব্যতীত যে কোনও দিকের সামঞ্জস্যের উপায়গুলি থেকে 5 সেন্টিমিটার দূরে থাকা স্থানটি সামঞ্জস্যের উপায়গুলির জন্য তাপমাত্রা সীমা মেনে চলতে হবে।

সমন্বয়, সারণি 12.1 এ উল্লেখ করা হয়েছে।একই তাপমাত্রার সীমাগুলি সামঞ্জস্যের যে কোনও উপায়ে প্রযোজ্য যা লুমিনেয়ার লাইট বিম অ্যাপারচারের অবস্থানের পরে আলোকিত হয়।

12.4 পরীক্ষার সময় luminaire আলোর রশ্মির অ্যাপারচারের অবস্থান এবং তাপমাত্রা পরিমাপের মাধ্যমে সম্মতি পরীক্ষা করা হয়।
