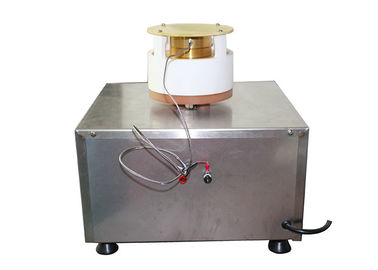

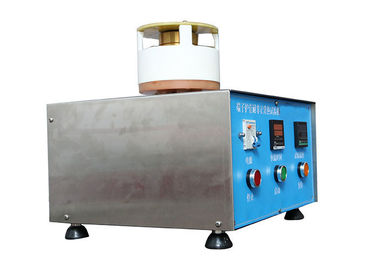

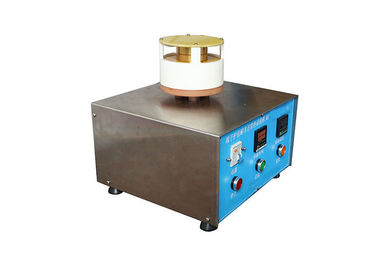

20 মিমি ব্রাস বোতাম অপারেশন পরীক্ষক প্লাগ পিন অন্তরক স্লিভ অস্বাভাবিক তাপ প্রতিরোধের

ব্র্যান্ড নাম:	HongCe
মডেল নম্বর:	HC9935
MOQ.:	1 বিন্যাস করুন
মূল্য:	Negotiatable
অর্থ প্রদানের শর্তাবলী:	T T
সরবরাহের ক্ষমতা:	10 সেট / মাস

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration Certificate (Cost Additional)

মান:

IEC60884

ধারা, চিত্র:

28.1.2, চিত্র 40

থার্মোকল:

কে-টাইপ

প্লাগ:

মান অনুযায়ী কাস্টমাইজড

থার্মোকল থেকে ধাতব অংশ বি পর্যন্ত দূরত্ব:

7±0.5 মিমি

বি ধাতব অংশে প্লাগ পিনের জন্য গর্ত:

চিত্র 40 অনুযায়ী

প্যাকেজিং বিবরণ:

তিনপীস্ কাঠ

বিশেষভাবে তুলে ধরা:

20mm ব্রাস বোতাম অপারেশন পরীক্ষক

IEC 60884 ব্রাস বোতাম অপারেশন পরীক্ষক

চিত্র 40 ব্রাস বোতাম অপারেশন পরীক্ষক

পণ্যের বর্ণনা

IEC60884 প্লাগ পিন অন্তরক হাতা অস্বাভাবিক তাপ প্রতিরোধের 20mm ব্রাস বোতাম অপারেশন পরীক্ষক

স্ট্যান্ডার্ড: IEC 60884-1 2013 ধারা 28.1.2 এবং চিত্র 40

আবেদন: এই ডিভাইসটি প্লাগ পিনের হাতা অন্তরকের অস্বাভাবিক তাপের প্রতিরোধের পরীক্ষা করার জন্য ব্যবহার করা হয়

পরিক্ষা মূলক নমুনা: প্লাগ পিনের হাতা অন্তরক

বৈশিষ্ট্য: স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী, প্লাগ পিনের অন্তরক হাতা তাপ এবং আগুনের প্রতিরোধের পরীক্ষা করা

পরামিতি:

আইটেম	পরামিতি
নিরোধক অংশ	5 মিমি পুরুত্ব, বৃত্তাকার এবং সমতল, ব্যাস পরীক্ষার নমুনার বাগদান মুখের সর্বোচ্চ অনুমোদিত মাত্রার দ্বিগুণ সমান
ধাতব অংশ বি (ফিক্সচার)	পিতল, দৈর্ঘ্য কমপক্ষে 20 মিমি, প্রাসঙ্গিক মান অনুযায়ী ফিক্সচার প্লাগ প্রদান করুন
নিরোধক অংশ এবং ধাতব অংশের মধ্যে দূরত্ব	3±0.2 মিমি, পিনের চারপাশে বায়ু সংবহন নিশ্চিত করুন
থার্মোকল থেকে ধাতব অংশ বি পর্যন্ত দূরত্ব	7±0.5 মিমি
বি ধাতব অংশে প্লাগ পিনের জন্য গর্ত	পিনের সর্বোচ্চ মাত্রার চেয়ে 0.1 মিমি বড়

স্ট্যান্ডার্ড বর্ণনা

28.1.2 ইনসুলেটিং হাতা দিয়ে প্রদত্ত পিন সহ একটি প্লাগের নমুনাটি 40 চিত্রে দেখানো হিসাবে পরীক্ষার যন্ত্রের মাধ্যমে পরীক্ষা করা হয়।

এই পরীক্ষা যন্ত্রটিতে একটি অন্তরক প্লেট A এবং একটি ধাতব অংশ B রয়েছে: এই দুটি অংশের মধ্যে একটি 3 মিমি বায়ু স্থান প্রদান করা হবে এবং এই দূরত্বটি এমন উপায়ে প্রাপ্ত করা হবে যা পিনের চারপাশে বায়ু সঞ্চালনকে ব্যাহত করবে না।

ইনসুলেটিং প্লেট A-এর সামনের পৃষ্ঠটি বৃত্তাকার এবং সমতল হতে হবে এবং এর ব্যাস হবে প্লাগটিতে প্রদত্ত প্লাগের এনগেজমেন্ট ফেসের সর্বোচ্চ অনুমোদিত মাত্রার দ্বিগুণ সমান।

প্রাসঙ্গিক স্ট্যান্ডার্ড শীট।

এই অন্তরক প্লেটের পুরুত্ব 5 মিমি হতে হবে।

B ধাতব অংশ পিতলের হতে হবে এবং কমপক্ষে 20 মিমি দূরত্বের জন্য, প্রাসঙ্গিক স্ট্যান্ডার্ড শীট অনুসারে প্লাগের সর্বাধিক রূপরেখার মতো একই আকার থাকতে হবে।

এই ধাতব অংশের বাকি অংশটি এমন আকৃতির হতে হবে যে পরীক্ষার অধীনে আনুষঙ্গিকটি পরিবাহনের মাধ্যমে এটির মাধ্যমে উত্তপ্ত হয় এবং পরিচলন বা বিকিরণের মাধ্যমে পরীক্ষার অধীন আনুষঙ্গিকে তাপ সংক্রমণ ন্যূনতম হ্রাস করা হয়।

একটি থার্মোকল ধাতু অংশের সামনের পৃষ্ঠ থেকে 7 মিমি দূরত্বে একটি প্রতিসম অবস্থানে ঢোকানো হবে, যেমন চিত্র 40 এ দেখানো হয়েছে।

বি ধাতব অংশে পিনের জন্য গর্তের মাত্রা প্রাসঙ্গিক স্ট্যান্ডার্ড শীটে প্রদত্ত পিনের সর্বোচ্চ মাত্রার চেয়ে 0.1 মিমি বড় হবে এবং পিনের মধ্যে দূরত্ব প্রাসঙ্গিক স্ট্যান্ডার্ডে প্রদত্ত পিনের মতোই হবে। শীট;গর্ত গভীরতা যথেষ্ট হবে.

দ্রষ্টব্য 1 গর্ত পরিষ্কারের উদ্দেশ্যে ধাতব অংশ B দুটি বা ততোধিক উপাদানের টুকরা দিয়ে তৈরি করা যেতে পারে।

নমুনাগুলি পরীক্ষা যন্ত্রে ঢোকানো হয়, সবচেয়ে প্রতিকূল অনুভূমিক অবস্থানে রাখা হয়, যখন পরীক্ষার যন্ত্রটি থার্মোকলের মাধ্যমে পরিমাপ করা স্থির তাপমাত্রায় পৌঁছে যায়, (120 ± 5) °C এর আনুষাঙ্গিকগুলির জন্য 2 এর রেট কারেন্ট থাকে। উচ্চতর বর্তমান রেটিং থাকা আনুষাঙ্গিকগুলির জন্য 5 A, এবং (180 ± 5) °C।

তাপমাত্রা 3 ঘন্টা জন্য প্রাসঙ্গিক মান বজায় রাখা হয়.

তারপরে নমুনাগুলি পরীক্ষার যন্ত্র থেকে বের করে নেওয়া হয় এবং ঘরের তাপমাত্রায় ঠান্ডা হতে দেওয়া হয়, যেখানে সেগুলি কমপক্ষে 4 ঘন্টা ধরে রাখা হয়।

নমুনাগুলির পিনের অন্তরক হাতা তারপর 30 ধারা অনুসারে একটি প্রভাব পরীক্ষায় জমা দেওয়া হয় তবে পরিবেষ্টিত তাপমাত্রায় তৈরি করা হয় এবং চাক্ষুষ পরিদর্শন সাপেক্ষে।

দ্রষ্টব্য 2 ভিজ্যুয়াল পরিদর্শনের সময়, ইনসুলেটিং হাতাতে কোনও ফাটল অতিরিক্ত বড়করণ ছাড়াই স্বাভাবিক বা সংশোধন দৃষ্টিভঙ্গির সাথে দৃশ্যমান হওয়া উচিত নয় এবং ইনসুলেটিং হাতাগুলির মাত্রা পরিবর্তন করা উচিত নয় যাতে দুর্ঘটনাজনিত যোগাযোগের বিরুদ্ধে সুরক্ষা নষ্ট হয়।
