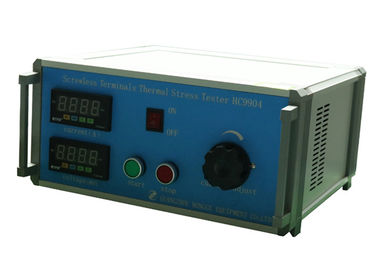

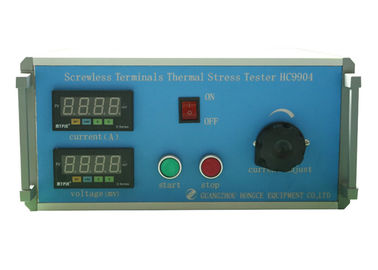

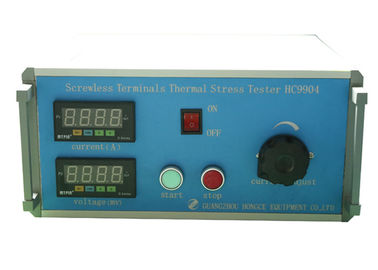

IEC60884-1 স্ক্রুলেস টার্মিনালগুলির জন্য বৈদ্যুতিক এবং তাপীয় স্ট্রেস টেস্ট ডিভাইস স্টেপলেস লোড বর্তমানের 192 টি চক্রকে সামঞ্জস্য করুন

IEC60884-1 স্ক্রুলেস টার্মিনালের জন্য বৈদ্যুতিক এবং তাপীয় চাপ পরীক্ষা ডিভাইস স্টেপলেস লোড বর্তমান সামঞ্জস্য করুন

স্ট্যান্ডার্ড:

IEC 60884-1 'গৃহস্থালী এবং অনুরূপ কাজের জন্য প্লাগ এবং সকেট-আউটলেট - অংশ 1: ​​সাধারণ প্রয়োজনীয়তা' ধারা 12.3.11৷

নিম্নোক্ত পরীক্ষা ক) এবং খ) দ্বারা কমপ্লায়েন্স চেক করা হয়, যা সকেট-আউটলেটের পাঁচটি স্ক্রুলেস টার্মিনালের উপর করা হয় যা অন্য কোন পরীক্ষার জন্য ব্যবহার করা হয়নি।

উভয় পরীক্ষাই নতুন কপার কন্ডাক্টর দিয়ে করা হয়।

ক) 1 ঘন্টার জন্য স্ক্রুবিহীন টার্মিনালগুলিকে 1 ঘন্টার জন্য লোড করার জন্য সারণি 10-এ উল্লেখ করা বিকল্প কারেন্ট এবং 1 মিটার লম্বা অনমনীয় কঠিন কন্ডাক্টরকে সংযুক্ত করার জন্য একই টেবিলে উল্লেখিত নামমাত্র ক্রস-বিভাগীয় এলাকা রয়েছে।

পরীক্ষা প্রতিটি clamping ইউনিট বাহিত হয়.

সারণী 10 - স্ক্রুলেস টার্মিনালের জন্য স্বাভাবিক ব্যবহারে বৈদ্যুতিক এবং তাপীয় চাপ যাচাইয়ের জন্য বর্তমান পরীক্ষা

পরীক্ষার সময় কারেন্ট সকেট-আউটলেটের মধ্য দিয়ে যায় না, তবে শুধুমাত্র টার্মিনালের মধ্য দিয়ে যায়।

এই সময়ের পরপরই, প্রতিটি স্ক্রুলেস টার্মিনাল জুড়ে ভোল্টেজ ড্রপ রেট করা বর্তমান প্রবাহের সাথে পরিমাপ করা হয়।

কোনো অবস্থাতেই ভোল্টেজ ড্রপ 15 mV এর বেশি হবে না।

পরিমাপ প্রতিটি স্ক্রুবিহীন টার্মিনাল জুড়ে এবং যোগাযোগের জায়গার যতটা সম্ভব কাছাকাছি তৈরি করা হয়।

টার্মিনালের পিছনের সংযোগ অ্যাক্সেসযোগ্য না হলে, নমুনাগুলি প্রস্তুতকারকের দ্বারা পর্যাপ্তভাবে প্রস্তুত করা যেতে পারে;টার্মিনালের আচরণ যাতে প্রভাবিত না হয় সেদিকে খেয়াল রাখা হবে।

পরিমাপ সহ পরীক্ষার সময়কালে পরিবাহক এবং পরিমাপ যন্ত্রগুলি যাতে উল্লেখযোগ্যভাবে সরানো না হয় তা নিশ্চিত করার জন্য যত্ন নেওয়া হবে।

খ) স্ক্রুবিহীন টার্মিনালগুলি ইতিমধ্যে পূর্ববর্তী পরীক্ষায় নির্দিষ্ট করা ভোল্টেজ ড্রপের সংকল্পের সাপেক্ষে ক) নিম্নরূপ পরীক্ষা করা হয়েছে।
পরীক্ষার সময়, সারণি 10 এ দেওয়া পরীক্ষার বর্তমান মানের সমান একটি কারেন্ট পাস হয়।

ভোল্টেজ ড্রপের পরিমাপ সম্পূর্ণ না হওয়া পর্যন্ত কন্ডাক্টর সহ সম্পূর্ণ পরীক্ষার ব্যবস্থা সরানো হবে না।

টার্মিনালগুলি 192টি তাপমাত্রা চক্রের অধীন হয়, প্রতিটি চক্রের সময়কাল প্রায় 1 ঘন্টা থাকে এবং নিম্নরূপ বাহিত হয়:
- প্রায় 30 মিনিটের জন্য বর্তমান প্রবাহ;
- আনুমানিক 30 মিনিটের পরবর্তী সময়ের জন্য কোন কারেন্ট প্রবাহ নেই।

প্রতিটি স্ক্রুলেস টার্মিনালে ভোল্টেজ ড্রপ পরীক্ষা করার জন্য নির্ধারিত হয়) প্রতি 24টি তাপমাত্রা চক্রের পরে এবং 192টি তাপমাত্রা চক্র সম্পূর্ণ হওয়ার পরে।

কোন অবস্থাতেই ভোল্টেজ ড্রপ 22,5 mV বা 24 তম চক্রের পরে পরিমাপ করা মানের দ্বিগুণ হতে পারে না, যেটি ছোট।

এই পরীক্ষার পরে অতিরিক্ত পরিবর্ধন ছাড়া স্বাভাবিক বা সংশোধন দৃষ্টি দ্বারা পরিদর্শন কোন পরিবর্তন দেখাবে না যা স্পষ্টতই ফাটল, বিকৃতি বা এর মতো আরও ব্যবহারকে বাধা দেয়।

উপরন্তু, 12.3.10 অনুযায়ী যান্ত্রিক শক্তি পরীক্ষা পুনরাবৃত্তি করা হয় এবং সমস্ত নমুনা এই পরীক্ষা সহ্য করবে।

আবেদন:

এটা পরীক্ষার জন্য ব্যবহার করা হয় স্ক্রুবিহীন টার্মিনালগুলি স্বাভাবিক ব্যবহারে বৈদ্যুতিক এবং তাপীয় চাপ সহ্য করবে।

পরিক্ষা মূলক নমুনা:

স্ক্রুলেস টার্মিনাল

পরামিতি:
