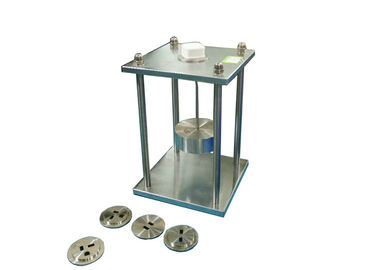

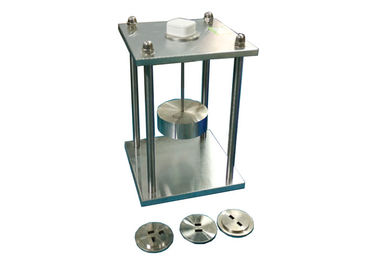

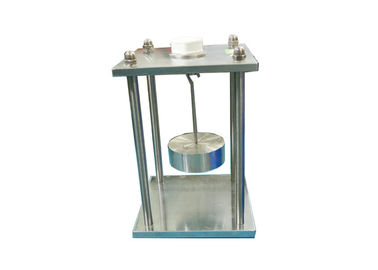

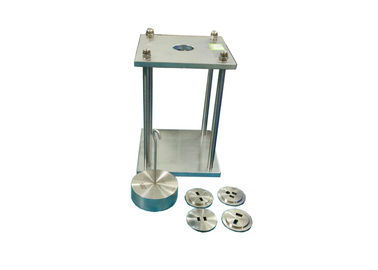

আইইসি 60884.1 ভিডিই 0620 দৃness়তা পরীক্ষা ডিভাইস একক স্টেশন প্লাগ পিন

আইইসি 60884.1, ভিডিই 0620 একক স্টেশন প্লাগ পিন দৃ firm়তা পরীক্ষা ডিভাইস

মানক :

আইইসি 60884-1 ধারা 24.10 চিত্র 30

অ্যাপ্লিকেশন:

এটি প্লাগের দৃness়তা এবং প্লাগ পিন পরীক্ষার জন্য ব্যবহৃত হয়। প্লাগটি একটি অনমনীয় ইস্পাত প্লেটে স্থাপন করা হয় যা প্লাগের পিনের জন্য উপযুক্ত গর্ত সহ সরবরাহ করা হয়। গর্তগুলির কেন্দ্রগুলির মধ্যকার দূরত্বটি প্লাগের স্ট্যান্ডার্ড শীটে প্রতিটি পিনের ক্রস-বিভাগীয় ক্ষেত্রের চারদিকে বৃত্তের কেন্দ্রগুলির মধ্যবর্তী দূরত্বগুলির সমান হবে।

চিত্র দেখুন

পরিক্ষা মূলক নমুনা:

প্লাগ করুন, পিন করুন

পরামিতি:

পরীক্ষা কেন্দ্রের সংখ্যা: 1

ওজন: 50N * 1, 20 এন * 2, 30 এন * 1, 4 এন * 1

স্ট্যান্ডার্ড সকেট: কনফিগারেশনের জন্য প্রতিটি কলম্বিয়া স্ট্যান্ডার্ড one

পরীক্ষা পদ্ধতি

১. প্রথম ব্যবহারের আগে ব্যবহারকারীর আরও বেশি কার্যকর এবং সঠিকভাবে টেস্ট যন্ত্রপাতিটি ব্যবহার করে এবং পরীক্ষাটি সম্পন্ন করার জন্য প্রাসঙ্গিক মানগুলির সাথে পরিচিত হওয়া উচিত।

২. প্লাগটি ইস্পাত প্লেটে এমনভাবে অবস্থিত যাতে চেনাশোনা করা বৃত্তগুলির কেন্দ্রগুলি গর্তগুলির কেন্দ্রগুলির সাথে মিলিত হয়। তারপরে পিনের দ্রাঘিমাংশ অক্ষের দিকের সকেটে পরীক্ষার প্লাগ .োকান। এর পরে, প্লাগটি তাপমাত্রা (70 ± 2) ° C, 1 ঘন্টা পরে উত্তপ্ত মন্ত্রিপরিষদে স্থাপন করা হয়, একটি উত্তোলন বল একটি উত্তাপের ক্যাবিনেটের ভিতরে প্রয়োগ করা হয়

৩. প্লাগের আকার অনুযায়ী ক্ল্যাম্পিং ফিক্সচারটি চয়ন করুন এবং এটি দৃ plug়ভাবে প্লাগের সাথে সংযুক্ত করা হয়েছে (একটি টান বল প্রয়োগ করার সময় এটি আলগা হবে না তা নিশ্চিত করুন)

৪. টেবিল ১ in (সুপারপজিশন দ্বারা অর্জন করা যেতে পারে) অনুসারে সর্বাধিক প্রত্যাহার শক্তি অনুসারে পুল ফোর্সের ওজনটি চয়ন করুন (ওজনটি ক্ল্যাম্পের রিংয়ে আবদ্ধ হয়, যত্ন সহকারে পরিচালনা করুন এবং বিস্ফোরক উত্তেজনা তৈরি করবেন না)।

৫. প্রতিটি প্লাগ পিনের উপর বলটি 1 মিনিটের জন্য প্রয়োগ করা হয়, পরীক্ষার পরে, প্লাগটি পরিবেষ্টিত তাপমাত্রায় শীতল হতে দেওয়া হয় এবং এটি যাচাই করা হবে যে প্লাগের শরীরে কোনও প্লাগ পিনের স্থানচ্যুতি 1 মিমি বেশি না হওয়া উচিত।

6. পরীক্ষা শেষ হওয়ার পরে ডিভাইস পরিষ্কার এবং সকেটের রক্ষণাবেক্ষণের দিকে মনোযোগ দিন Pay
