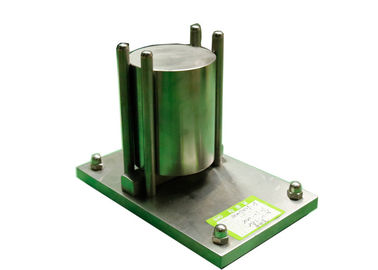

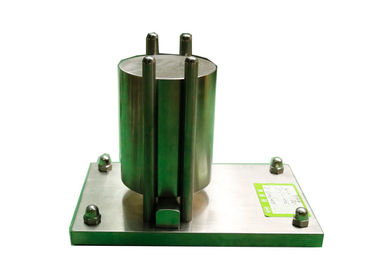

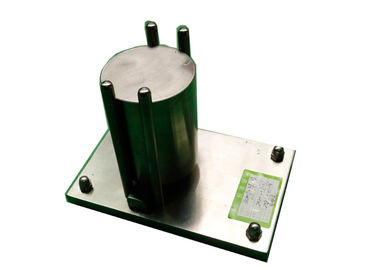

IEC60884-1 চিত্র 38 সহ তাপ প্রতিরোধের সংক্ষেপণ ল্যাব টেস্ট সরঞ্জাম

IEC60884-1 সঙ্গে তাপ প্রতিরোধের কম্প্রেশন ল্যাব টেস্ট যন্ত্রপাতি চিত্র 38

মান:

আইইসি 60884-1 'প্লাগ এবং সকেট-আউটলেটগুলি পারিবারিক এবং অনুরূপ উদ্দেশ্যে-পার্ট 1: সাধারণ প্রয়োজনীয়তা' ধারা 24.19 এবং চিত্র 38

স্ট্যান্ডার্ড বর্ণনা:

পোর্টেবল সকেট-আউটলেটের কাফনগুলিকে (± ± 5) ° C এর পরিবেষ্টিত তাপমাত্রায় একটি কম্প্রেশন টেস্টের আওতায় আনা হয় যা চিত্র 38-এ দেখানো হয়েছে।

যন্ত্রটিতে দুটি স্টিলের চোয়াল রয়েছে, যার 25 মিমি ব্যাসার্ধের নলাকার মুখ, 15 মিমি প্রস্থ এবং 50 মিমি দৈর্ঘ্য রয়েছে।50 মিলিমিটার দৈর্ঘ্য বৃদ্ধি করা যেতে পারে, যা আনুষঙ্গিক আকারের উপর নির্ভর করে পরীক্ষা করা হবে।

কোণগুলি 2.5 মিমি ব্যাসার্ধের সাথে গোলাকার।

নমুনাগুলি এমনভাবে আটকানো হয় যে চোয়ালের সামনের মুখ কাফনের সামনের মুখের সাথে মিলে যায়।

চোয়ালের মাধ্যমে প্রয়োগ করা বল হল (20 ± 2) N

1 মিনিটের পরে, এবং যখন কাফনগুলি এখনও চাপের মধ্যে রয়েছে, মাত্রাগুলি উপযুক্ত স্ট্যান্ডার্ড শীট মেনে চলবে।

পরীক্ষাটি 90 ated ঘূর্ণিত নমুনার সাথে পুনরাবৃত্তি হয়।

আবেদন:

এটি উত্তপ্ত হওয়ার পরিস্থিতিতে বৈদ্যুতিক জিনিসপত্র এবং মাউন্ট বক্সের চাপ-প্রতিরোধী বৈশিষ্ট্যগুলি পরীক্ষা করতে ব্যবহৃত হয়।এই পরীক্ষার সরঞ্জামগুলি হিটিং বক্সের সাথে ব্যবহার করা উচিত।

বৈশিষ্ট্য:

এই যন্ত্রটিতে দুটি ইস্পাত চোয়াল রয়েছে, যার 25 মিমি ব্যাসার্ধের নলাকার মুখ, 15 মিমি প্রস্থ এবং 50 মিমি দৈর্ঘ্য রয়েছে।50 মিলিমিটার দৈর্ঘ্য বৃদ্ধি করা যেতে পারে, যা আনুষঙ্গিক আকারের উপর নির্ভর করে পরীক্ষা করা হবে।কোণগুলি 2.5 মিমি ব্যাসার্ধের সাথে গোলাকার।নমুনাটি চোয়ালের মধ্যে এমনভাবে আটকানো হয় যে, এটি যে এলাকায় স্বাভাবিক ব্যবহারে ধরা পড়ে সেখানে এটির বিরুদ্ধে চাপ দেয়, চোয়ালের কেন্দ্র রেখাটি যতটা সম্ভব এই এলাকার কেন্দ্রের সাথে মিলে যায়।চোয়ালের মধ্য দিয়ে প্রয়োগ করা শক্তি হল 20 N

পরামিতি:

1. ওজন: 20N (চলন্ত চাপ প্লেট সহ)

2. প্লেটের আকার টিপে: দৈর্ঘ্য: 50 মিমি, প্রস্থ: 15 মিমি, নলাকার মুখ: ব্যাসার্ধ 25 মিমি, কোণগুলি 2.5 মিমি ব্যাসার্ধ দিয়ে গোলাকার।

3. গাইডের ভিতরের দূরত্ব: 50 মিমি × 15.4 মিমি

4. উপাদান: 304 স্টেইনলেস স্টিল

পরীক্ষা পদ্ধতি:

1. প্রথম ব্যবহারের আগে, ব্যবহারকারীকে পরীক্ষা যন্ত্র ব্যবহার করে এবং পরীক্ষাটি সম্পন্ন করার জন্য আরও কার্যকর এবং যথাযথভাবে প্রাসঙ্গিক মানগুলির সাথে পরিচিত হওয়া উচিত।

2. ব্যবহারের আগে নমুনা pretreatment জন্য স্ট্যান্ডার্ড প্রয়োজনীয়তা অনুযায়ী।

3. প্রেসিং প্লেট (ছোট) গাইড (সংকীর্ণ দিক) এর মধ্যে রাখা হয়, নলাকার মুখ upর্ধ্বমুখী হয়, নমুনাটি প্রেসিং প্লেটে অনুভূমিকভাবে স্থাপন করা হয়, তারপর নমুনার উপর প্রেসিং প্লেট (বড়) রাখুন এবং নলাকার মুখ নিচের দিকে থাকে , অবশেষে চাপের প্লেটে ওজন রাখুন (বড়), পরীক্ষার সময় 1 ঘন্টা।

মনোযোগ:

নমুনা টিপে প্লেটগুলির মধ্যে এমনভাবে আটকানো হয় যে এই অঞ্চলে এটির বিরুদ্ধে এটি টিপে থাকে যেখানে এটি স্বাভাবিক ব্যবহারে ধরা পড়ে, প্লেটগুলির কেন্দ্র লাইনটি যতটা সম্ভব এই এলাকার কেন্দ্রের সাথে মিলে যায়।
