চিত্র 21 প্লাগ কর্ড 999999 নমনীয়তা টেস্ট যন্ত্রপাতি

IEC 60884-1 চিত্র 21 প্লাগ কর্ড ফ্লেক্সিবিলিটি টেস্ট যন্ত্রপাতি 6 স্টেশন বাটন কন্ট্রোল সহ

মান:

IEC 60884-1 'গৃহস্থালি এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেট-আউটলেট-পার্ট 1: সাধারণ প্রয়োজনীয়তা' ধারা 23.4, চিত্র 21

স্ট্যান্ডার্ড বর্ণনা:

অ পুনর্নবীকরণযোগ্য প্লাগ এবং অ পুনর্নবীকরণযোগ্য পোর্টেবল সকেট-আউটলেটগুলি এমনভাবে ডিজাইন করা হবে যাতে নমনীয় তারটি অতিরিক্ত নমন থেকে সুরক্ষিত থাকে যেখানে এটি আনুষঙ্গিক প্রবেশ করে।

এই উদ্দেশ্যে প্রদত্ত গার্ডগুলি অন্তরক উপাদান হতে হবে এবং একটি নির্ভরযোগ্য পদ্ধতিতে স্থির করা হবে।

পরিদর্শন এবং একটি যন্ত্রের মাধ্যমে তৈরি ফ্লেক্সিং পরীক্ষার মাধ্যমে সম্মতি পরীক্ষা করা হয় যেমন চিত্র 21 এ দেখানো হয়েছে।

পরীক্ষা নতুন নমুনার উপর তৈরি করা হয়।

নমুনা যন্ত্রের দোলক সদস্যের কাছে স্থির করা হয় যাতে, যখন এটি তার ভ্রমণের মাঝখানে থাকে, নমনীয় তারের অক্ষ, যেখানে এটি নমুনায় প্রবেশ করে, উল্লম্ব হয় এবং দোলনের অক্ষের মধ্য দিয়ে যায়।

সমতল দড়িযুক্ত নমুনাগুলি মাউন্ট করা হয় যাতে বিভাগের প্রধান অক্ষটি দোলনের অক্ষের সমান্তরাল হয়।

নিম্নলিখিত উপায়ে পরীক্ষার যন্ত্রপাতিতে আনুষঙ্গিক ঠিক করা হবে:

- প্লাগ: পিনের দ্বারা;

-পোর্টেবল সকেট-আউটলেট: এনগেজমেন্ট ফেস থেকে নমনীয় তারের দিকে 4 মিমি থেকে 5 মিমি দূরত্বে;পরীক্ষার সময় পোর্টেবল সকেট-আউটলেটে সর্বোচ্চ মাত্রার একটি টেস্ট প্লাগ ertedোকানো হবে।

আনুষঙ্গিক হল, দোলক সদস্যের ফিক্সিং অংশ এবং দোলনের অক্ষের মধ্যে দূরত্বের তারতম্য দ্বারা, যাতে নমনীয় তারটি ন্যূনতম পার্শ্বীয় চলাচল করে যখন পরীক্ষা যন্ত্রের দোলক সদস্য তার সম্পূর্ণ ভ্রমণের উপর স্থানান্তরিত হয়।

নমনীয় তারের একটি ভর দিয়ে লোড করা হয় যেমন প্রয়োগ করা বল

-0,75 মিমি অতিক্রমকারী নামমাত্র ক্রস-বিভাগীয় এলাকা সহ নমনীয় তারের সহ আনুষাঙ্গিকগুলির জন্য 20 এন ² ;

- অন্যান্য আনুষাঙ্গিক জন্য 10 এন।

আনুষঙ্গিকের রেটযুক্ত বর্তমানের সমতুল্য একটি বর্তমান বা নিম্নোক্ত কারেন্ট, যেটিই কম, কন্ডাক্টরগুলির মাধ্যমে পাস করা হয়:

-16, A, নমনীয় তারের সঙ্গে আনুষাঙ্গিকগুলির জন্য, যার নামমাত্র ক্রস-বিভাগীয় এলাকা 0,75 মিমি থেকে বড়²;

-0,75 মিমি নামমাত্র ক্রস-সেকশনাল এলাকা সহ নমনীয় তারগুলি সহ আনুষাঙ্গিকগুলির জন্য 10 A² ;

-0,75 মিমি কম নামমাত্র ক্রস-বিভাগীয় এলাকা থাকার নমনীয় তারের সঙ্গে আনুষাঙ্গিক জন্য 2,5 একটি² ।

কন্ডাক্টরের মধ্যে ভোল্টেজটি নমুনার রেটেড ভোল্টেজের সমান।

Oscillating সদস্য 90 ° (উল্লম্ব উভয় পাশে 45)) একটি কোণ মাধ্যমে সরানো হয়, flexings সংখ্যা 10 000 এবং flexing হার 60/মিনিট।

বৃত্তাকার অংশ নমনীয় তারের সঙ্গে নমুনা 5 000 flexings পরে oscillating সদস্য 90 through মাধ্যমে পরিণত হয়;সমতল নমনীয় তারের সঙ্গে নমুনাগুলি শুধুমাত্র কন্ডাক্টরের অক্ষ ধারণকারী সমতলের লম্বের দিকে বাঁকানো হয়।

ফ্লেক্সিং পরীক্ষার সময়, থাকবে

- স্রোতের কোন বাধা নেই,

- কন্ডাক্টরের মধ্যে কোন শর্ট সার্কিট নেই।

পরীক্ষার পরে, গার্ড, যদি থাকে, শরীর থেকে আলাদা হবে না এবং নমনীয় তারের অন্তরণ ঘর্ষণ বা পরিধানের কোন চিহ্ন দেখাবে না;কন্ডাক্টরের ভাঙা দাগগুলি অ্যাক্সেসযোগ্য হওয়া পর্যন্ত অন্তরণকে বিদ্ধ করবে না।

আবেদন:

এই ডিভাইসটি অ-পুনর্নবীকরণযোগ্য প্লাগ (টার্মিনাল) এবং নন-পুনর্বহালযোগ্য পোর্টেবল সকেট-আউটলেটের নমনীয় বৈশিষ্ট্যগুলি পরীক্ষা করার জন্য ব্যবহৃত হয়, পাওয়ার কেবল এবং জ্যাকেটের ক্লান্তি শক্তি পরীক্ষা করে।

পরিক্ষা মূলক নমুনা:

অ পুনর্নবীকরণযোগ্য প্লাগ এবং অ পুনর্নবীকরণযোগ্য পোর্টেবল সকেট-আউটলেট

বৈশিষ্ট্য:

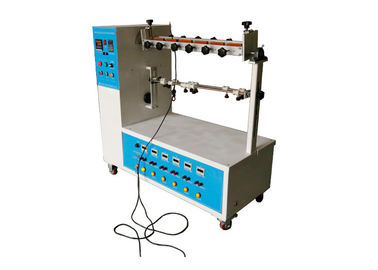

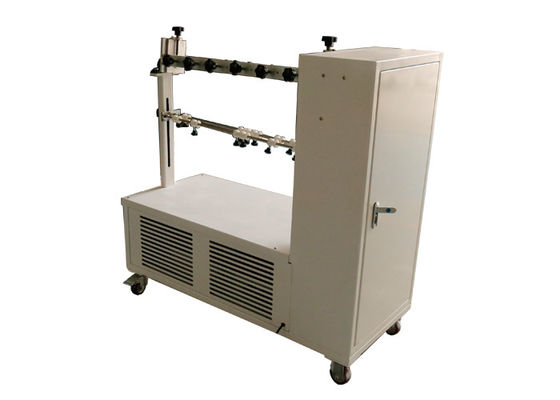

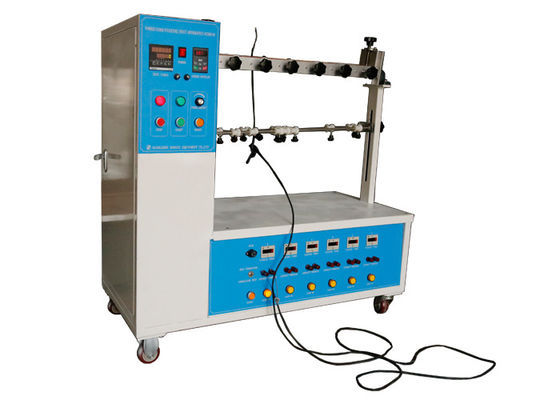

গতি হ্রাসকারী মোটর ক্র্যাঙ্ক স্লাইডিং ব্লক স্ট্রাকচার নিয়ন্ত্রণ করে পারস্পরিক গতি করতে, বাম এবং ডান ফ্লেক্সিং কোণগুলি ম্যানুয়াল স্কেল দ্বারা সামঞ্জস্য করা হয় এবং কোণ স্বয়ংক্রিয় সমন্বয় টাচ স্ক্রিন মডেলটি কাস্টমাইজ করা যায়।

প্রিসেট পরীক্ষার সময় সম্পন্ন হলে পরীক্ষক স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যাবে।
