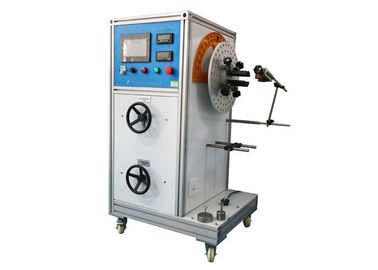

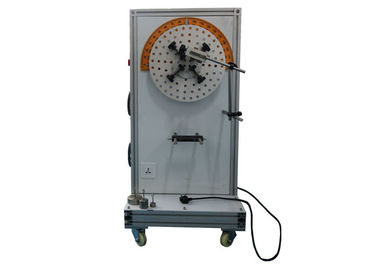

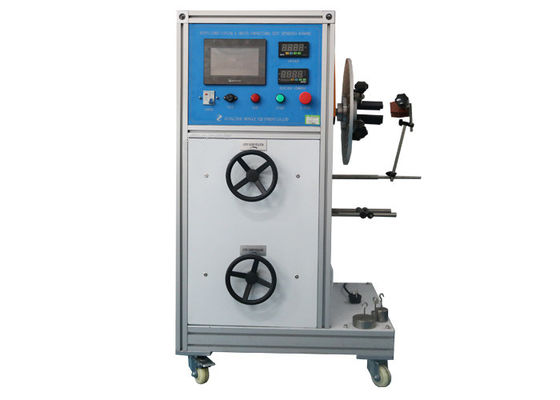

আইইসি 60335-1 চিত্র 8 হোম অ্যাপ্লায়েন্সস ফ্লেক্সিং টেস্ট পিএলসি নিয়ন্ত্রণের জন্য একক স্টেশন সরঞ্জাম

IEC60335-1 চিত্র 8 হোম অ্যাপ্লায়েন্স ফ্লেক্সিং টেস্ট পিএলসি নিয়ন্ত্রণের জন্য একক স্টেশন যন্ত্র

মান:

আইইসি 60335-1 গৃহস্থালি এবং অনুরূপ বৈদ্যুতিক যন্ত্রপাতি-নিরাপত্তা-পর্ব 1: সাধারণ প্রয়োজনীয়তা ধারা 23.3, ধারা 25.14 এবং চিত্র 8, আইইসি 60335-2-23 গৃহস্থালী এবং অনুরূপ বৈদ্যুতিক যন্ত্রপাতি-নিরাপত্তা-অংশ 2-23: জন্য যন্ত্রপাতিগুলির জন্য বিশেষ প্রয়োজনীয়তা ত্বক বা চুলের যত্নের ধারা 11.101


স্ট্যান্ডার্ড বর্ণনা:
আইইসি 60335-1 ধারা 23.3:
একটি যন্ত্রের বিভিন্ন অংশ যা স্বাভাবিক ব্যবহারে বা ব্যবহারকারীর রক্ষণাবেক্ষণের সময় একে অপরের সাথে আপেক্ষিকভাবে চলাচল করতে পারে সেগুলি বৈদ্যুতিক সংযোগ এবং অভ্যন্তরীণ কন্ডাক্টরগুলির উপর অযৌক্তিক চাপ সৃষ্টি করবে না, যার মধ্যে আর্থিং ধারাবাহিকতা প্রদান করা হবে।নমনীয় ধাতব টিউবগুলি তাদের মধ্যে থাকা কন্ডাক্টরের অন্তরণকে ক্ষতিগ্রস্ত করবে না।তারের সুরক্ষার জন্য ওপেন-কয়েল স্প্রিংস ব্যবহার করা হবে না।যদি একটি কুণ্ডলী বসন্ত, যে মোড়গুলি একে অপরকে স্পর্শ করে, এই উদ্দেশ্যে ব্যবহার করা হয়, তাহলে পরিবাহীদের অন্তরণ ছাড়াও পর্যাপ্ত অন্তরক আস্তরণ থাকবে।

পরিদর্শন এবং নিম্নলিখিত পরীক্ষা দ্বারা সম্মতি পরীক্ষা করা হয়।

যদি স্বাভাবিক ব্যবহারে ফ্লেক্সিং হয়, তাহলে যন্ত্রটি ব্যবহারের স্বাভাবিক অবস্থানে রাখা হয় এবং রেট ভোল্টেজে সরবরাহ করা হয় এবং স্বাভাবিক অপারেশনের অধীনে পরিচালিত হয়।

অস্থাবর অংশটি পিছনে এবং সামনের দিকে সরানো হয়, যাতে কন্ডাক্টরটি নির্মাণের দ্বারা অনুমোদিত বৃহত্তম কোণের মাধ্যমে নমনীয় হয়, ফ্লেক্সিংয়ের হার প্রতি মিনিট 30।Flexings সংখ্যা হল
−10 000, স্বাভাবিক ব্যবহারের সময় flexed কন্ডাক্টর জন্য;
−100, ব্যবহারকারীর রক্ষণাবেক্ষণের সময় ফ্লেক্স করা কন্ডাক্টরদের জন্য।

এই মানদণ্ডের সাথে সম্মতি নষ্ট না হওয়া পর্যন্ত যন্ত্রটি ক্ষতিগ্রস্ত হবে না এবং এটি আরও ব্যবহারের জন্য উপযুক্ত হবে।বিশেষ করে, ওয়্যারিং এবং এর সংযোগগুলি 16.3 এর বৈদ্যুতিক শক্তি পরীক্ষা সহ্য করবে, পরীক্ষার ভোল্টেজ কমিয়ে 1 000 V এবং
শুধুমাত্র লাইভ অংশ এবং অ্যাক্সেসযোগ্য ধাতু অংশগুলির মধ্যে প্রয়োগ করা হয়।উপরন্তু, যন্ত্রের মূল অংশ এবং অস্থাবর অংশের মধ্যে অভ্যন্তরীণ তারের কোন কন্ডাক্টরের 10 % এর বেশি স্ট্র্যান্ড ভেঙ্গে যাবে না।যাইহোক, যদি ওয়্যারিং সার্কিট সরবরাহ করে যা 15 W এর বেশি ব্যবহার করে না, তাহলে 30 % এর বেশি স্ট্র্যান্ডগুলি ভেঙে যাবে না।


আইইসি 60335-1 ক্লজ 25.14:
সাপ্লাই কর্ড দিয়ে সরবরাহ করা যন্ত্রপাতি এবং যেগুলি অপারেশন চলাকালীন স্থানান্তরিত হয় সেগুলি তৈরি করা হবে যাতে সাপ্লাই কর্ডটি যথাযথভাবে ফ্লেক্সিং থেকে সুরক্ষিত থাকে যেখানে এটি যন্ত্রের মধ্যে প্রবেশ করে।

সম্মতি পরীক্ষা করা হয় নিচের পরীক্ষা দ্বারা যা একটি যন্ত্রের উপর সঞ্চালিত হয় যার একটি দোলক সদস্য রয়েছে যা চিত্র 8 এ দেখানো হয়েছে।

যন্ত্রের যে অংশে ইনলেট খোলার বিষয়টি অন্তর্ভুক্ত থাকে তা দোলক সদস্যের কাছে স্থির করা হয় যাতে, যখন সরবরাহ কর্ডটি তার ভ্রমণের মাঝখানে থাকে, কর্ডের অক্ষ যেখানে এটি কর্ড গার্ড বা খাঁজে প্রবেশ করে, উল্লম্ব হয় এবং এর মধ্য দিয়ে যায় দোলনের অক্ষ।সমতল দড়ির প্রধান অক্ষ দোলনের অক্ষের সমান্তরাল হবে।

কর্ডটি লোড করা হয় যাতে প্রয়োগ করা বলটি হয়
-10 N, নামমাত্র ক্রস-বিভাগীয় এলাকা 0,75 mm² অতিক্রম কর্ডের জন্য;
- 5 এন, অন্যান্য দড়ির জন্য।

দোলনের অক্ষ এবং বিন্দু যেখানে কর্ড বা কর্ড গার্ড যন্ত্রপাতিতে প্রবেশ করে তার মধ্যে চিত্র 8 -এ দেখানো দূরত্ব X এর সমন্বয় করা হয় যাতে দোলক সদস্য যখন তার পূর্ণ পরিসরে চলে যায়, কর্ড এবং লোড সর্বনিম্ন পার্শ্বীয় হয় আন্দোলন

Oscillating সদস্য 90 ° (উল্লম্ব উভয় পাশে 45)) একটি কোণ মাধ্যমে সরানো হয়, টাইপ জেড সংযুক্তি 20 000 এবং অন্যান্য সংযুক্তি 10 000 জন্য flexings সংখ্যা 10. flexing হার 60 প্রতি মিনিট।

কর্ড এবং এর সাথে সম্পর্কিত অংশগুলি 90 of কোণের মাধ্যমে আধা সংখ্যক ফ্লেক্সিংয়ের পরে পরিণত হয়, যদি না একটি সমতল কর্ড লাগানো থাকে।

পরীক্ষার সময়, কন্ডাক্টরগুলিকে রেট ভোল্টেজে সরবরাহ করা হয় এবং যন্ত্রের রেটযুক্ত কারেন্ট দিয়ে লোড করা হয়।আর্থিং কন্ডাক্টরের মধ্য দিয়ে কারেন্ট প্রবাহিত হয় না।

পরীক্ষার ফল হবে না
- কন্ডাক্টরগুলির মধ্যে একটি শর্ট সার্কিট, যেমন বর্তমানটি যন্ত্রের রেটযুক্ত বর্তমানের দ্বিগুণ সমান একটি মান অতিক্রম করে;
- যে কোনও কন্ডাক্টরের 10 % এরও বেশি অংশের ভাঙ্গন;
- তার টার্মিনাল থেকে কন্ডাকটর বিচ্ছেদ;
- কোন কর্ড গার্ড loosening;
- কর্ড বা কর্ড গার্ডের ক্ষতি যা এই মান মেনে চলতে পারে;
- ভাঙ্গা strands অন্তরণ বিদ্ধ এবং অ্যাক্সেসযোগ্য হয়ে উঠছে।

আইইসি 60335-2-23 ধারা 11.101:

একটি সুইভেল সংযোগ যুক্ত যন্ত্রপাতিগুলি তাদের প্রধান অক্ষের সাথে অনুভূমিকভাবে অবস্থিত, সরবরাহের কর্ডটি উল্লম্বভাবে ঝুলছে।সাপ্লাই কর্ডে 1 N এর একটি পুল বল প্রয়োগ করা হয়।

যন্ত্রটি রেট ভোল্টেজে সরবরাহ করা হয়, বর্তমানটি রেটযুক্ত বর্তমানের 1,25 গুণ।

যন্ত্রটি তার প্রধান অক্ষের উপর আনুমানিক 50 r/min হারে ঘোরানো হয়, ঘূর্ণনের দিকটি প্রতি 20 বিপ্লবের বিপরীত হয়।পরীক্ষা করা হয় ১,৫০০ বিপ্লবের জন্য।

স্লাইডিং পরিচিতির তাপমাত্রা বৃদ্ধি 65 K এর বেশি হবে না।

আইইসি 60335-2-23 ক্লজ 25.101:

যন্ত্রের স্বাভাবিক ব্যবহারের জন্য সুইভেল সংযোগ যথেষ্ট হবে।

নিম্নলিখিত পরীক্ষা দ্বারা সম্মতি পরীক্ষা করা হয়।

যন্ত্রটি 11.101 -এ নির্দিষ্ট অবস্থার অধীনে পরিচালিত হয়, বিপ্লবের সংখ্যা বাড়িয়ে 20,000 করা হচ্ছে।

এই পরীক্ষার পরে, সুইভেল সংযোগ এবং সাপ্লাই কর্ড আরও ব্যবহারের জন্য উপযুক্ত হবে।লাইভ পার্টস অ্যাক্সেসযোগ্য হবে না এবং যন্ত্র 16.3 এর বৈদ্যুতিক শক্তি পরীক্ষা সহ্য করবে।

আবেদন:
এটি পরীক্ষা করার জন্য ব্যবহৃত হয় যে ছোট গৃহস্থালী যন্ত্রপাতি (যেমন কফির পাত্র / বৈদ্যুতিক লোহা) এবং প্রদীপের সরবরাহ কর্ডটি যথাযথভাবে ফ্লেক্সিংয়ের বিরুদ্ধে সুরক্ষিত থাকে যেখানে এটি যন্ত্রটিতে প্রবেশ করে।

পরিক্ষা মূলক নমুনা:
ছোট গৃহস্থালী যন্ত্রপাতি, যেমন কফি পাত্র, বৈদ্যুতিক লোহা, টোস্টার, লুমিনিয়ার ইত্যাদি।

পরামিতি:


গুয়াংঝো হংসে গৃহস্থালী যন্ত্রপাতি (IEC60335) এর জন্য পরীক্ষার সরঞ্জামগুলির একটি সম্পূর্ণ সেট সরবরাহ করে, আমরা বিভিন্ন মান এবং গ্রাহকের প্রয়োজনীয়তার জন্য সংশ্লিষ্ট সমাধান এবং সরঞ্জাম সরবরাহ করতে পারি এবং পরীক্ষাগার পরিকল্পনা এবং নির্মাণের জন্য সরঞ্জাম অনুরোধ সরবরাহ করতে পারি।
দয়া করে লিংকে ক্লিক করুন IEC60335 সিরিজ সরঞ্জাম list.pdfIEC 60335 সিরিজ টেস্টিং সরঞ্জাম তালিকা সম্পূর্ণ সেট পেতে।
