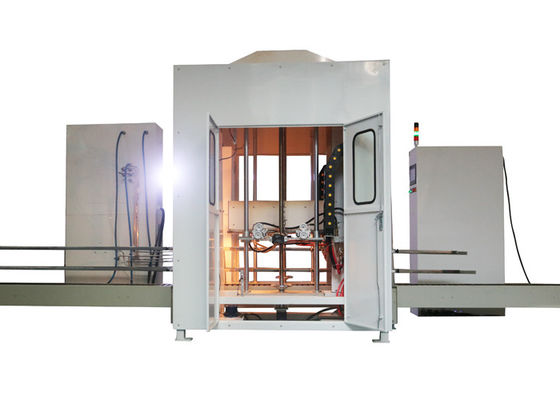

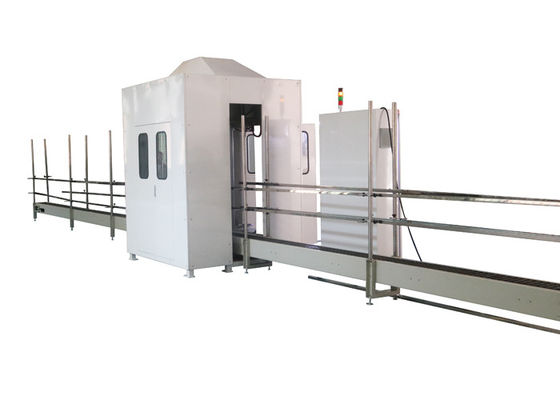

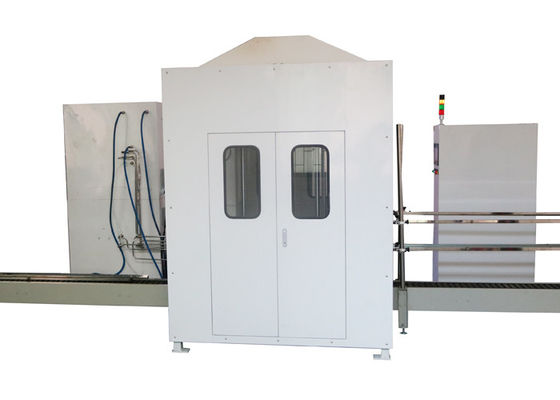

লাইন স্বয়ংক্রিয় শিখা ওয়েল্ডিং মেশিন স্বয়ংক্রিয় ব্রেজিং মেশিন

লাইন স্বয়ংক্রিয় শিখা ওয়েল্ডিং মেশিন স্বয়ংক্রিয় ব্রেজিং মেশিন

পণ্যের তথ্য:

স্বয়ংক্রিয় শিখা ব্রেকিং, যা সারি বন্দুক weালাই নামেও পরিচিত, সাধারণত মাল্টি নোজল শিখা বা শিখা টানেল হিটিং মোড গ্রহণ করে।ওয়ার্কপিস লিনিয়ার ট্রান্সমিশন বা ওয়ার্কটেবল রোটেশন মোডের মাধ্যমে এসেম্বল পজিশনিং, প্রিহিটিং এবং হিটিং, সল্ডার ফ্লাক্স, শীতলকরণ, বিচ্ছিন্নকরণ এবং অন্যান্য প্রক্রিয়াগুলির রূপান্তর উপলব্ধি করা যায়।প্রয়োজন অনুসারে, একাধিক প্রিহিটিং এবং হিটিং স্টেশনগুলি বিভাগগুলিতে ওয়ার্কপিস গরম করার জন্য সেট করা যেতে পারে।যৌথ অঞ্চলে অভিন্ন তাপমাত্রা নিশ্চিত করার জন্য, প্রতিটি অবস্থানে ldালাই টর্চ এবং ওয়ার্কপিস হিটিং অবস্থানটি যথাযথভাবে কনফিগার করা উচিত।যদি প্রয়োজন হয় তবে ওয়েল্ডিং টর্চ সুইং বা ওয়ার্কপিস রোটেশনটি ব্রেজড জয়েন্টের ইউনিফর্ম হিটিং উপলব্ধি করতে ব্যবহার করা যেতে পারে।

স্বয়ংক্রিয় শিখা ব্রেকিং সরঞ্জামগুলি যান্ত্রিক সিস্টেম, স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা এবং weালাই সিস্টেমের সমন্বয়ে গঠিত।কী ধরণের সরঞ্জাম ব্যবহৃত হয় তা বিবেচনা না করে, স্বয়ংক্রিয় শিখা ব্রেকিং সরঞ্জামগুলির জন্য নিম্নলিখিত বিষয়গুলি বিবেচনা করতে হবে:

ওয়ার্কপিসের সমাবেশ এবং লোডিং;প্রিসেট সোল্ডার এবং প্রবাহ;গরম করার পদ্ধতি;ঠান্ডা এবং ব্রেজড অংশগুলি আনলোড ing

স্বয়ংক্রিয় শিখার ব্রিজিং ব্যাপকভাবে ব্যবহৃত হয়, যেমন হিম ফ্রি রেফ্রিজারেটরে বাষ্পীভবন, বাষ্পীভবন এবং এয়ার কন্ডিশনারে কনডেন্সার।তাদের বেশিরভাগ হ'ল কপার টিউব এবং অ্যালুমিনিয়াম ফিনের সমন্বয়ে ফিন স্ট্রাকচার।বড় এবং ছোট ইউ-আকারের তামা কনুইয়ের সংযোগের জন্য, তাদের বেশিরভাগই পূর্বনির্ধারিত সলডার রিংগুলিতে সজ্জিত এবং স্বয়ংক্রিয় শিখা ব্রিজিং মেশিন দ্বারা ব্রেজড।অ্যাসিটিলিন গ্যাস, তরল পেট্রোলিয়াম গ্যাস বা প্রোপেন গ্যাস স্বয়ংক্রিয় শিখা ব্রেকিং মেশিনের দহনযোগ্য গ্যাস হিসাবে ব্যবহার করা যেতে পারে, এবং প্রোপেন গ্যাস সেরা।একই সময়ে, জারণ রোধ এবং চেহারা উন্নত করতে ব্রিজিং সিউম প্রতিরক্ষামূলক এজেন্ট হিসাবে ট্রাইমেথাইল বোরাট গ্যাসের মধ্যে প্রবর্তিত হয়।

সরঞ্জামের মূলনীতি:

ব্রেজিং প্রক্রিয়াটির অটোমেশনের মাধ্যমে, timeালাইয়ের সময়টির কার্যকর নিয়ন্ত্রণ উপলব্ধি করতে কনভেয়ার লাইনের লাইন গতি এবং শিখা কার্যকরভাবে নিয়ন্ত্রণ করা হয়;একই সময়ে, গ্যাস প্রবাহের কার্যকর নিয়ন্ত্রণটি ওয়েল্ডিংয়ের তাপমাত্রা এবং সোল্ডার পুলের গঠনটি ওয়েল্ডিংয়ের মানের স্থায়িত্ব এবং ধারাবাহিকতা নিশ্চিত করার জন্য ভালভাবে নিয়ন্ত্রণ করা হয়।

প্রয়োজনীয়তা ব্যবহার করুন

1. পাওয়ার সাপ্লাই: 3-ফেজ 5-তারের 380VAC;একক-ফেজ 220V, 50Hz, ভোল্টেজের ওঠানামা পরিসীমা% 10%।

2. শীতল জলচাপ: 2 ~ 6 বার

3. সঙ্কুচিত বায়ুচাপ: 5 ~ 8 বার

4. গ্যাস চাপ: প্রাকৃতিক গ্যাস:> 1.2 বার;এলপিজি:> 0.6 বার

5. অক্সিজেন চাপ: -5 বার।

6. নাইট্রোজেন চাপ: 3 ~ 7 বার।

7. পরিবেষ্টনের তাপমাত্রা: 0 ℃ ~ 40 ℃, আপেক্ষিক আর্দ্রতা: 30 ~ 98% আরএইচ।

সরঞ্জাম প্রযুক্তিগত সূচক:

1. স্পেসিফিকেশন: হিট এক্সচেঞ্জারের সংক্ষিপ্ত ইউ-টিউবের স্বয়ংক্রিয় 1-3ালাই, পণ্যগুলির 1-3 সারি।যখন কনভেয়র বেল্ট চেইন পৃষ্ঠের উচ্চতা 400 মিমি হয়, সরঞ্জামগুলি 200 ~ 1400 মিমি পণ্যের উচ্চতার সাথে খাপ খাইয়ে নিতে পারে;

পরিবাহক বেল্টের উচ্চতা h- উচ্চতা (ইউনিট: 600 মিমি)।

2. উত্পাদন লাইন গতি:

ছোট ইউ টিউব Spec 7 এর স্পেসিফিকেশন: দুই সারি পণ্যের রেখার গতি 3.0 মি / মিনিটের কম হবে না;3 সারি পণ্যের রেখার গতি 2.5 মি / মিনিটের কম হবে না।

3. ওয়ার্কপিস প্রয়োজনীয়তা: পরিষ্কার workpiece পৃষ্ঠ, কোন সুস্পষ্ট অক্সাইড স্তর, ইউনিফর্ম স্পেসিফিকেশন, ইউনিফর্ম রিং অবস্থান;

৪. eldালাইয়ের প্রভাব: সোল্ডার সমানভাবে প্রবাহিত হয়, গলিত পুল পূর্ণ, এবং কোনও ভুয়া ldালাই এবং কোনও কালো অক্সাইড স্তর নেই।ভর উত্পাদনের অবস্থার অধীনে, সোল্ডার যৌথের যোগ্য হার> 98% (সোল্ডার মানের ত্রুটিগুলি দ্বারা theালাই ত্রুটিগুলি, ওয়েল্ড গঠনের ত্রুটিগুলি, দরিদ্র ওয়েল্ড পরিচ্ছন্নতা, গ্যাস উত্সের চাপের বড় ওঠানামা ইত্যাদি) বাদে)

মূল কাঠামো

প্রধান অংশ

1. ওয়েল্ডিং মেশিনের দেহের আকার: 1750 (এল) x 1650 মিমি (ডাব্লু);

2. প্রিহিট প্লাটুন: দুটি গ্রুপ রয়েছে, প্রতিটি পক্ষেই একটি করে।

3. ওয়েল্ডিং বন্দুক: দুটি গ্রুপ রয়েছে, প্রতিটি পক্ষের জন্য একটি করে।

প্রিহিটিং এবং ওয়েল্ডিং ব্লগঞ্জগুলির জন্য অগ্রভাগের সংখ্যা 30/30।

4. ওয়ার্কপিস কুলিং মোড: এয়ার কুলিং;

5. ধোঁয়া ফণা: সংযোগের আকার φ 350;(গ্রাহক নির্গমন সিস্টেমের নকশা এবং ইনস্টলেশনের জন্য দায়ী)

Water. ওয়াটার কুলিং সিস্টেম: ldালাই সরঞ্জামটি নোজলের পরিষেবা জীবন দীর্ঘায়িত করতে এবং শীতলভাবে জল ছাড়াই থামিয়ে দেওয়ার জন্য শীতল সঞ্চালিত জল দ্বারা সুরক্ষিত।

7. সরঞ্জাম সিলিং মোড: সম্পূর্ণরূপে বদ্ধ।

পরামিতি:
