| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HongCe |
| সাক্ষ্যদান: | Calibration certificate(cost additional) |
| মডেল নম্বার: | AS305E |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiation |
| প্যাকেজিং বিবরণ: | শক্ত কাগজ বাক্স |
| ডেলিভারি সময়: | 30 দিন |
| পরিশোধের শর্ত: | টি / টি |
| যোগানের ক্ষমতা: | মাসে 10 সেট |
| নাম: | রঙ সংকেত জেনারেটর | পাটা: | 1 বছর |
|---|---|---|---|
| আউটপুট প্রশস্ততা: | ≥1.5Vp-p (0-1.5Vp-p সামঞ্জস্যযোগ্য) / 75Ω Ω | প্রান্তিকতা: | ধনাত্মক মেরুতা |
| কমার স্তর: | 0 ± 0.2 ভিডিসি | সিঙ্ক্রোনাস সিগন্যাল অনুপাত: | 30% |
| ইনপুট প্রশস্ততা: | 1Vp-p / 75Ω (প্রায় 82% এর মড্যুলেশন রেট) | ||
| লক্ষণীয় করা: | ইতিবাচক পোলারিটি অডিও ভিডিও টেস্ট সরঞ্জাম,15kHz অডিও ভিডিও পরীক্ষার সরঞ্জাম |
||
রঙিন টিভি সিগন্যাল জেনারেটর অডিও ভিডিও পরীক্ষার সরঞ্জাম - 1Vp-p / 75Ω - Y, RY, BY
পণ্যের তথ্য:

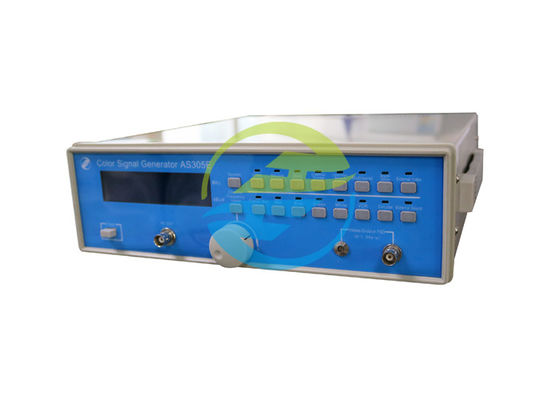

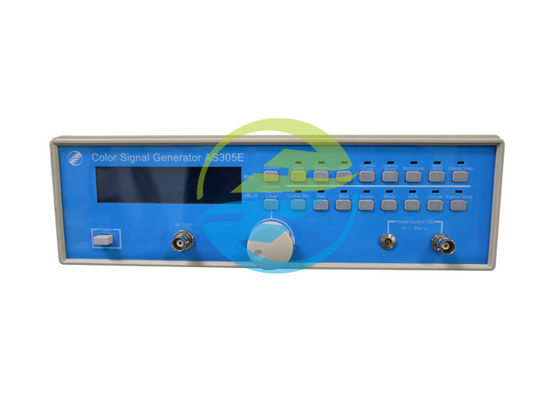

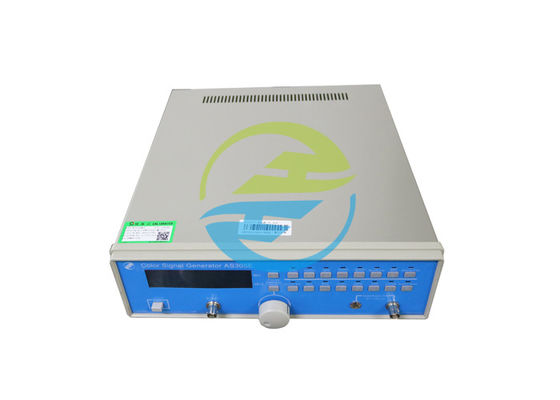

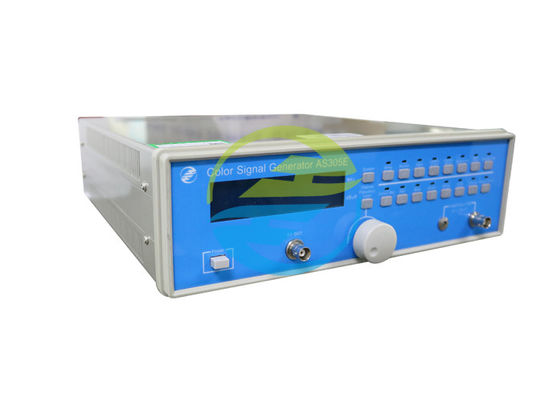

AS305E রঙের টিভি সিগন্যাল জেনারেটর একটি সম্পূর্ণ চ্যানেল, মাল্টি-স্ট্যান্ডার্ড রঙিন টিভি সিগন্যাল জেনারেটর।এটি একটি মধ্যবর্তী ফ্রিকোয়েন্সি ভিসোসিয়াল সাইডব্যান্ড মড্যুলেশন এবং তারপরে ফ্রিকোয়েন্সি রূপান্তর রেডিও ফ্রিকোয়েন্সি মোড ব্যবহার করে এটি নিশ্চিত করে যে সিগন্যালে পুরো টিভি ব্যান্ডউইদথের ধারাবাহিক বৈশিষ্ট্য রয়েছে, তাই এটি একটি স্ট্যান্ডার্ড স্তরের টিভি সিগন্যাল উত্স এবং একটি উচ্চ-পারফরম্যান্স মডিউলেট হিসাবে ব্যবহার করা যেতে পারে।চ্যানেল, ফ্রিকোয়েন্সি, টিভি ফর্ম্যাট এবং সিগন্যাল উত্সের আউটপুট স্তর সমস্ত একই সময়ে একটি এলসিডি স্ক্রিনে প্রদর্শিত হয়।প্রতিটি ভিডিও সিগন্যালে স্বতন্ত্র কী অপারেশন এবং নির্দেশাবলী থাকে, তাই অপারেশন এবং ব্যবহারটি খুব সুবিধাজনক এবং ডিসপ্লেটি স্বজ্ঞাত।অডিও ভিডিও পরীক্ষার সরঞ্জাম
সিগন্যাল জেনারেটর অডিও ভিডিও পরীক্ষার সরঞ্জামকেবলমাত্র ভিডিও সংকেত এবং রেডিও ফ্রিকোয়েন্সি সিগন্যাল আউটপুট (ভিডিও সংকেতের আউটপুট প্রশস্ততা এবং রেডিও ফ্রিকোয়েন্সি সংকেত উভয়ই পরিবর্তনশীল) নয়, তবে বাহ্যিক ভিডিও সংকেত এবং অডিও সিগন্যাল ইনপুট মোডুলেশন ফাংশনও রয়েছে;রঙ এবং উজ্জ্বলতা বিচ্ছেদ সংকেত (এস-ভিডিও) প্রয়োজনীয় হিসাবে যুক্ত করা যেতে পারে, ভিডিও উপাদান সংকেত (ওয়াই, আরওয়াই, বিওয়াই), সিঙ্ক্রোনাইজেশন, নাড়ি সংকেত আউটপুট ফাঁক করে।সিগন্যাল জেনারেটর বৈজ্ঞানিক গবেষণা প্রতিষ্ঠান, স্কুল, কারখানা এবং অন্যান্য ইউনিটের জন্য খুব উপযুক্ত।
পরামিতি:
| ভিডিও সিগন্যাল আউটপুটঅডিও ভিডিও পরীক্ষার সরঞ্জাম | |
| আউটপুট প্রশস্ততা | ≥1.5Vp-p (0-1.5Vp-p সামঞ্জস্যযোগ্য) / 75Ω Ω |
| পোলারিটি | ধনাত্মক মেরুতা |
| কমার স্তর | 0 ± 0.2 ভিডিসি |
| সিঙ্ক্রোনাস সিগন্যাল অনুপাত | 30% |
| বাহ্যিক ভিডিও সিগন্যাল ইনপুট | |
| ইনপুট প্রশস্ততা | 1Vp-p / 75Ω (প্রায় 82% এর মড্যুলেশন রেট) |
| পোলারিটি | ধনাত্মক মেরুতা |
| ক্রোমিনান্স সিগন্যাল | |
| ক্রোমিন্যান্স ক্যারিয়ার ফ্রিকোয়েন্সি |
4.433619 মেগাহার্টজ পিএলএ / বিডিজিএইচ 3.579545 মেগাহার্টজ এনটিএসসি / এম |
| ক্রোমিনান্স পর্যায়ের ত্রুটি |
রঙের সিঙ্ক + 3 ° প্রতিটি রঙ ± 5 ° |
| অভ্যন্তরীণ অডিও সিগন্যাল | 1kHz ± 10% সাইন ওয়েভ |
| বাহ্যিক অডিও সংকেত ইনপুট | |
| বাহ্যিক অডিও ফ্রিকোয়েন্সি ব্যাপ্তি | 20Hz-15kHz |
| বাহ্যিক অডিও ইনপুট প্রশস্ততা | 420 এমভি / আরএমএস (1kHz এ ফ্রিকোয়েন্সি বিচ্যুতির পরিমাণ প্রায় 50 ডিগাহার্টজ) |
| সিগন্যাল জেনারেটর অপারেটিং সিস্টেম | পল / বিজি, পাল / আই, পল / ডিকে, এনটিএসসি / এম (ptionচ্ছিক) |
| ভিডিও এবং অডিও ক্যারিয়ার | |
| ভিডিও ক্যারিয়ার ফ্রিকোয়েন্সি ব্যাপ্তি | 45MHz ～ 871.25MHz |
| ফ্রিকোয়েন্সি ত্রুটি | .7 × 10－5 |
| আউটপুট প্রশস্ততা | 50-110 + 10 -5 ডিবিইউভি / 75Ω Ω |
| ভিডিও মড্যুলেশন মোড | এএম / নেগেটিভ |
| অডিও ক্যারিয়ার এবং ভিডিও ক্যারিয়ারের ব্যবধান |
4.5 মেগাহার্টজ এনটিএসসি / এম 5.5 মেগাহার্টজ পিএলএ / বিজিএইচ 6.0 মেগাহার্টজ পিএলএ / আই। 6.5 মেগাহার্টজ পিএলএ / ডিজি |
| অডিও ক্যারিয়ার অনুপাতের ভিডিও ক্যারিয়ার | 13 ± 3 ডিবি |
| ব্যান্ড সংযমের বাইরে | D 50 ডিবি |
| চিত্র সংকেত | |
| গ্রেস্কেল | লিনিয়ার 8 স্তরের রাস্তার মই সংকেত (কালো থেকে সাদা পর্যন্ত) |
| স্কয়ার | 11 অনুভূমিক বার × 15 উল্লম্ব বার |
| স্পট | অনুভূমিক 15 পয়েন্ট এক্স উল্লম্ব 11 পয়েন্ট |
|
কেন্দ্র ক্রস অডিও ভিডিও পরীক্ষার সরঞ্জাম |
1 কেন্দ্রের উল্লম্ব লাইনের 3 টি বার, বাম সীমান্ত লাইনের জন্য 2। সেন্টার লাইনের জন্য 3 বার 1, উপরের এবং নিম্ন সীমান্ত লাইনের জন্য 2। |
| কালো এবং সাদা গ্রিড | 16 অনুভূমিক গ্রিড × 12 উল্লম্ব গ্রিড |
| মাল্টিওয়েভ গ্রুপ | 8 টি গ্রুপের 0.8 থেকে 5MHz একক ফ্রিকোয়েন্সি সংকেত |
| অর্ধেক কালো এবং অর্ধেক সাদা | বাম অর্ধেকটি কালো এবং ডান অর্ধেকটি সাদা |
| স্ট্যান্ডার্ড রঙ |
ব্যাপ্তি বিন্যাস: 100/0/75/0 PAL সিস্টেম 77 / 7.5 / 77 / 7.5 এনটিএসসি |
| লাল ক্ষেত্র | প্রশস্ততা বিন্যাস: একই রঙের সাথে সামঞ্জস্যপূর্ণ |
| সবুজ ক্ষেত্র | প্রশস্ততা বিন্যাস: একই রঙের সাথে সামঞ্জস্যপূর্ণ |
| নীল ক্ষেত | প্রশস্ততা বিন্যাস: একই রঙের সাথে সামঞ্জস্যপূর্ণ |
| সাদা মাঠ | 100% সাদা |
| চারটি ভেক্টর | Y = 50% |
| রিং | Y = 100%, ব্যাসার্ধ 4.5 স্কোয়ার |
