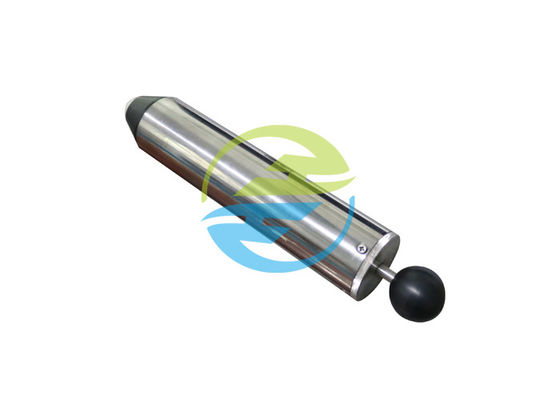

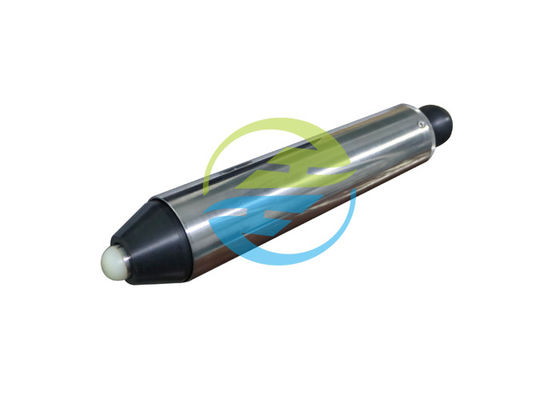

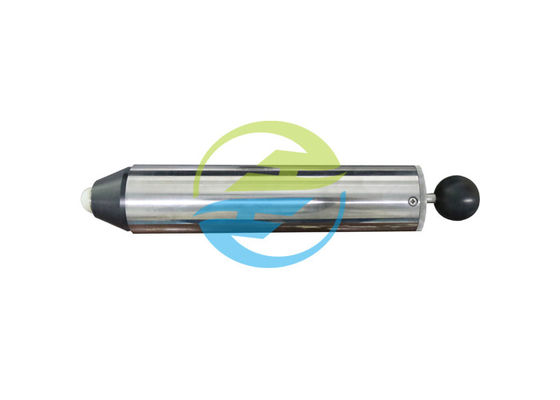

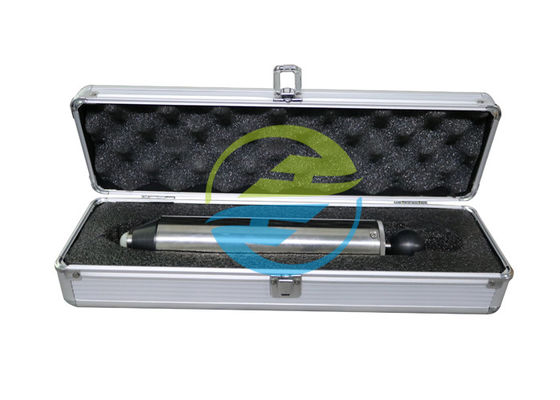

আইইসি 60068-2-75 ইমপ্যাক্ট টেস্টিং মেশিন - 1 জে স্প্রিং পরিচালিত ইমপ্যাক্ট হাতুড়ি

আইইসি 60068-2-75 ইমপ্যাক্ট টেস্টিং মেশিন - 1 জে স্প্রিং পরিচালিত ইমপ্যাক্ট হাতুড়ি

বসন্ত হাতুড়ি পরীক্ষা যন্ত্রপাতি উদাহরণ
চিত্র E.1, ক্লোজ 5 এর সাথে সম্মতিযুক্ত একটি বসন্ত হাতুড়ি পরীক্ষার একটি উদাহরণ দেখায়, শক্তি 1 জে বেশি না হওয়ার জন্য। শরীরের সমাবেশের ভর 1250 গ্রাম ± 10 গ্রাম।হাতুড়ি মাথাটি এমনভাবে হাতুড়ি শ্যাফ্টের সাথে সংশোধন করা হয় যাতে তার ডগা থেকে প্রভাবের সমতল (শঙ্কু কাটনের বিমান) এর দূরত্ব, যখন স্ট্রাইকিং উপাদানটি মুক্তির পয়েন্টে থাকে, প্রায় মূল্যমানের জন্য প্রদর্শিত হয় টেবিল E.1 মধ্যে বসন্ত সংক্ষেপণ।প্রভাব টেস্টিং মেশিন

শঙ্কুটির প্রায় 60 গ্রাম পরিমাণ থাকে এবং শঙ্কু বসন্তটি এমন হয় যে যখন রিলিজ চোয়ালগুলি স্ট্রাইকিং উপাদান ছাড়ার বিন্দুতে থাকে তখন এটি প্রায় 5 এন এর একটি শক্তি প্রয়োগ করে।রিলিজ মেকানিজম স্প্রিংগুলি সামঞ্জস্য করা হয় যাতে তারা রিলিজ চোয়ালগুলিকে নিযুক্ত অবস্থায় রাখতে পর্যাপ্ত চাপ প্রয়োগ করে।প্রভাব টেস্টিং মেশিন
মেশিনটি নকশাটিকে পিছনে টেনে নিয়ে যাওয়া হয় যতক্ষণ না রিলিজ চোয়ালগুলি হাতুড়ি খাদের খাঁজটিতে জড়িত না থাকে।পরীক্ষার যন্ত্রপাতিটির রিলিজ শঙ্কাটি নমুনার উপরে উল্লিখিত অবস্থান (গুলি) এর বিপরীতে ঠেলা হয় theচাপটি ধীরে ধীরে বৃদ্ধি পেয়েছে যাতে শঙ্কুটি মেশিনের দেহের সাথে তুলনামূলকভাবে পিছনে সরে যায় যতক্ষণ না এটি রিলিজ বারগুলির সংস্পর্শে আসে, যা পরে মুক্তির প্রক্রিয়াটি পরিচালনা করতে এবং হাতুড়িটিকে নমুনা মারার অনুমতি দেয়।

                                                                           প্রভাব টেস্টিং মেশিন

মানক: আইইসি 60068-2-63, আইইসি 60068-2-75 পরীক্ষা এএইচবি, আইইসি 60335-1, আইইসি 60598-1, আইইসি 60950, এবং আইইসি 60065

প্রয়োগ: এই ডিভাইসটি শেল, অপারেটিং আর্ম, হ্যান্ডেল, গাঁট, ইন্ডিকেটর লাইট এবং পরিবারের বা অনুরূপ উদ্দেশ্যে বৈদ্যুতিক সরঞ্জামের ছায়াগুলির প্রতিরোধের পরীক্ষার জন্য, সুরক্ষার কার্য সম্পাদন এবং পণ্যের শক্তি যাচাই করার জন্য is

পরিক্ষা মূলক নমুনা: শেল, অপারেটিং আর্ম, হ্যান্ডেল, নক, ইন্ডিকেটর লাইট এবং শেড

বৈশিষ্ট্য:

1. প্রভাব হাতুড়ি তিনটি অংশ নিয়ে গঠিত:

নরকের মত.আবাসন, প্রভাব উপাদান গাইড এবং রিলিজ মেকানিজম এবং এই অংশগুলির উপর স্থির অংশগুলি অন্তর্ভুক্ত।

বি প্রভাব উপাদান।হাতুড়ি, হাতুড়ির লেজ এবং ফায়ারিং হ্যান্ডেল সহ।

সি মুক্তি শঙ্কু।

2. কার্যনির্বাহী

হাতুড়ি প্রভাব উপাদানের ভর এবং চলাফেরা দ্বারা প্রভাব শক্তি উত্পন্ন করে।অপারেটিং হ্যান্ডেলটি যখন টানছেন তখন ইফেক্ট এলিমেন্টের রিলিজ পয়েন্টে রিলিজ ক্লো স্টপ করুন, হাতুড়ি বসন্ত টিপে দেওয়া হবে, যখন সংক্ষেপণের পরিমাণ পৃথক হবে, বসন্তটি বিভিন্ন শক্তি প্রকাশ করবে।মাল্টি এনার্জি এফেক্ট হাতুড়িটির জন্য, প্রচ্ছদ সম্পর্কিত এনার্জি নির্বাচন করতে শেষ কভারটি ঘোরান।প্রভাব শক্তি প্রসবের আগে ক্রমাঙ্কন সুবিধার উপর ক্রমাঙ্কিত করা হয়েছিল।প্রভাব টেস্টিং মেশিন

পরামিতি:
