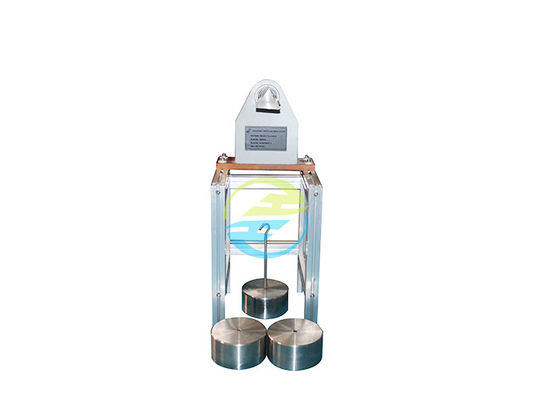

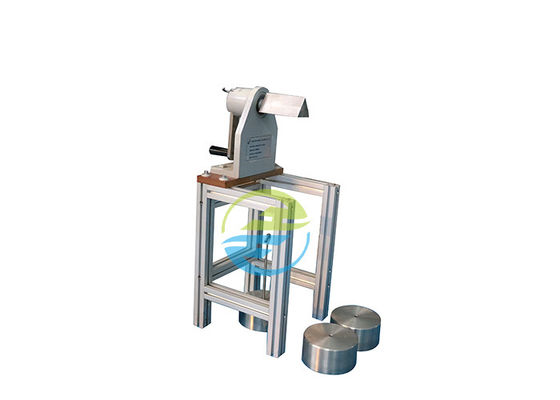

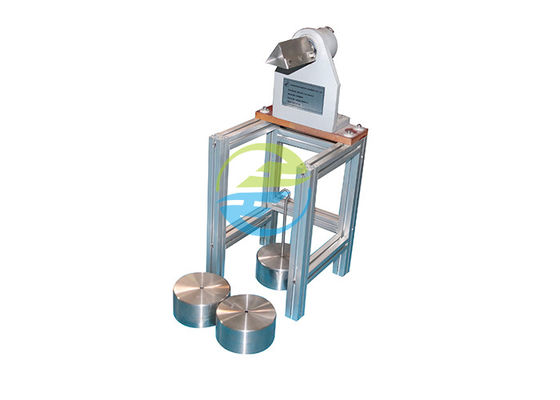

IEC60065 ক্লজ 8.21 ম্যান্ড্রেল টেস্ট ডিভাইস 10 ° এবং 230 ° ঘূর্ণন কোণ

IEC60065 ক্লজ 8.21 ম্যান্ড্রেল টেস্ট ডিভাইস, 10 ° এবং 230 ° ঘূর্ণন কোণ

IEC60065: 2014 ক্লজ 8.21

8.21 অ-বিভাজক পাতলা শীট উপাদান আইইসি 61558-1: 2009 এর 26.3 বা নিম্নলিখিতগুলির সাথে মেনে চলতে হবে:
তিনটি পরীক্ষার নমুনা, প্রতিটি পৃথক নমুনা যা অ-বিচ্ছিন্ন পাতলা শীট উপাদানের তিন বা ততোধিক স্তর নিয়ে গঠিত যা পুনINপ্রতিষ্ঠিত ইনসুলেশন তৈরি করে।একটি সময়ে একটি নমুনা পরীক্ষার ফিক্সচার (চিত্র 14) এর ম্যান্ড্রেলে স্থির করা হয়েছে যেমন চিত্র 15 এ দেখানো হয়েছে।
150 N ± 10 N এর একটি নিম্নমুখী বল নমুনার মুক্ত প্রান্তে প্রয়োগ করা হয় (চিত্র 16 দেখুন),
একটি উপযুক্ত clamping ডিভাইস ব্যবহার করে।ম্যান্ড্রেলটি ঝাঁকুনি ছাড়াই হাতে ঘুরানো হয়
- প্রাথমিক অবস্থান (চিত্র 15) থেকে চূড়ান্ত অবস্থান (চিত্র 16) এবং পিছনে;
- দ্বিতীয়বারের মতো উপরে;
- প্রাথমিক অবস্থান থেকে চূড়ান্ত অবস্থানে।
যদি একটি নমুনা ঘূর্ণনের সময় ভেঙ্গে যায় যেখানে এটি ম্যান্ড্রেল বা ক্ল্যাম্পিং ডিভাইসে স্থির করা হয়, এটি ব্যর্থতা গঠন করে না এবং পরীক্ষাটি একটি নতুন নমুনায় পুনরাবৃত্তি হয়।যদি অন্য কোনো স্থানে নমুনা ভেঙে যায়, পরীক্ষা ব্যর্থ হয়েছে।
এই পূর্বশর্তের পরে, ধাতব ফয়েলের একটি শীট, 0,035 মিমি ± 0,005 মিমি পুরু, কমপক্ষে 200 মিমি লম্বা, নমুনার পৃষ্ঠের পাশে স্থাপন করা হয়, ম্যান্ড্রেলের প্রতিটি পাশে ঝুলানো থাকে (চিত্র 16 দেখুন)।নমুনার সংস্পর্শে থাকা ফয়েলের পৃষ্ঠ পরিবাহী হবে, অক্সিডাইজড বা অন্যথায় উত্তাপযুক্ত নয়।ফয়েলটি এমনভাবে স্থাপন করা হয়েছে যাতে এর প্রান্তগুলি নমুনার প্রান্ত থেকে 18 মিমি কম না হয় (চিত্র 17 দেখুন)।উপযুক্ত ক্ল্যাম্পিং ডিভাইস ব্যবহার করে ফয়েলটি দুটি সমান ওজনের দ্বারা শক্ত করা হয়, প্রতিটি প্রান্তে একটি করে।
যখন ম্যান্ড্রেল তার চূড়ান্ত অবস্থানে থাকে, এবং চূড়ান্ত অবস্থানের পরে 60 সেকেন্ডের মধ্যে, ম্যান্ড্রেল এবং ধাতব ফয়েলের মধ্যে একটি ডাইলেক্ট্রিক শক্তি পরীক্ষা প্রয়োগ করা হয়
10.4.2, পুনINপ্রতিষ্ঠিত ইনসুলেশনের জন্য টেবিল 5 এ নির্দিষ্ট মানের 1,5 গুণের ভোল্টেজ ব্যবহার করে, কিন্তু 5 কেভির কম নয়।
সম্পূর্ণ পরীক্ষা পদ্ধতিটি অন্য দুটি নমুনায় পুনরাবৃত্তি করা হয়।

মান:IEC60065 নিশ্চিত করুন: 2014 ধারা 8.21, চিত্র 14 ~ 16, IEC60950

আবেদন:অ বিভক্ত পাতলা স্তর উপকরণ জন্য নিরোধক বিরোধী ক্ষতি শক্তি যাচাই।

পরিক্ষা মূলক নমুনা:অ বিভক্ত পাতলা স্তর উপাদান।

বৈশিষ্ট্য:10 ° এবং 230 of এর অবস্থানটি যান্ত্রিক সীমা দিয়ে সেট করা হয়েছে, কেবল পরীক্ষার কোণের নির্ভুলতা নিশ্চিত করতে নয়, একটি সহজ অপারেশন পদ্ধতিও অর্জন করতে হবে;একটি ঝুলন্ত রিং সঙ্গে ওজন, একটি বিন্দু ক্ষেত্রে খুব বড় টান বল কারণে ক্ষতিগ্রস্ত হয়।

পরামিতি:

1, 50N*3pcs ওজন, 100N এবং 150N পরীক্ষা অর্জনের জন্য একত্রিত করা যেতে পারে।

2, পরীক্ষার সময় সংখ্যা: 3 বার।

3, ভোল্টেজ পরীক্ষক সহ্য করা (ptionচ্ছিক)
