| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | HongCe |
| সাক্ষ্যদান: | calibration certificate |
| মডেল নম্বার: | HC9921 |
| ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
|---|---|
| মূল্য: | Negotiatable |
| প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ |
| ডেলিভারি সময়: | 25 দিন |
| পরিশোধের শর্ত: | টি/টি |
| যোগানের ক্ষমতা: | 10 সেট /মাস |
| পণ্যের নাম: | পেন্ডুলাম হ্যামার টেস্ট যন্ত্রপাতি | ওয়ারেন্টি: | 1 বছর |
|---|---|---|---|
| স্ট্যান্ডার্ড: | IEC60884-1 | আবেদন: | যান্ত্রিক শক্তি পরীক্ষা |
| মাউন্টিং SuImpact Testpport ওজন: | 10±1 কেজি | পেন্ডুলাম দৈর্ঘ্য: | 1000 মিমি |
| পরিক্ষা মূলক নমুনা: | প্লাগ এবং সকেট-আউটলেট | আকর্ষণীয় উপাদান: | 150 গ্রাম |
| লক্ষণীয় করা: | 10 কেজি মাউন্টিং পেন্ডুলাম হ্যামার টেস্ট যন্ত্রপাতি,IEC 60068-2-75 পেন্ডুলাম হ্যামার টেস্ট যন্ত্রপাতি,1000 মিমি পেন্ডুলাম হ্যামার টেস্ট যন্ত্রপাতি |
||

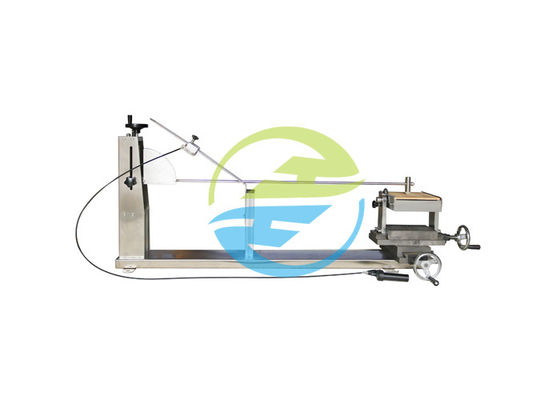

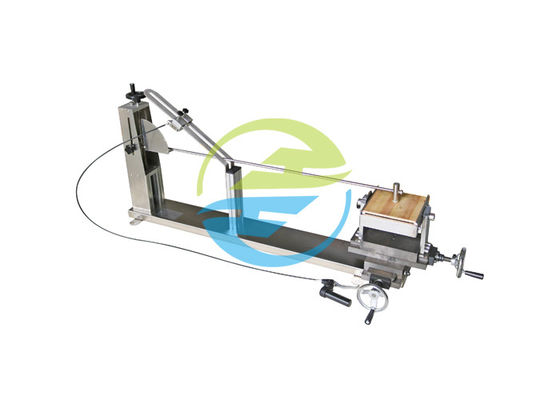

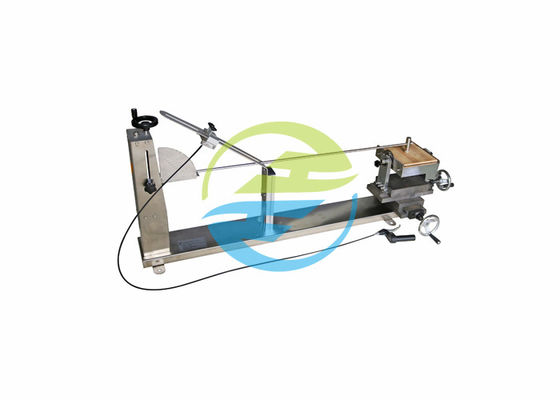

IEC 60068-2-75 টেস্ট EHA পেন্ডুলাম হ্যামার টেস্ট যন্ত্রপাতি 10 কেজি মাউন্টিং সাপোর্ট সহ
IEC60884-1 ধারা 24.1
IEC 60068-2-75 (পরীক্ষা EHA) তে বর্ণিত পেন্ডুলাম হাতুড়ি পরীক্ষার যন্ত্রের মাধ্যমে আঘাত প্রয়োগ করে নমুনাগুলি পরীক্ষা করা হয়, যার ভর 250 গ্রাম।
নমুনাগুলি প্লাইউডের একটি শীটে মাউন্ট করা হয়, 8 মিমি নামমাত্র পুরুত্ব এবং প্রায় 175 মিমি বর্গক্ষেত্র, এটির উপরের এবং নীচের প্রান্তে একটি শক্ত বন্ধনীতে সুরক্ষিত যা মাউন্টিং সমর্থনের অংশ।
মাউন্টিং সাপোর্টের ভর (10 ± 1) কেজি হবে এবং পিভটগুলির মাধ্যমে একটি অনমনীয় ফ্রেমে মাউন্ট করা হবে।ফ্রেম একটি কঠিন প্রাচীর সংশোধন করা হয়.
মাউন্টিং এর ডিজাইন এমন
- নমুনাটি এমনভাবে স্থাপন করা যেতে পারে যাতে প্রভাবের বিন্দুটি পিভটের অক্ষের মধ্য দিয়ে উল্লম্ব সমতলে থাকে,
- নমুনাটি অনুভূমিকভাবে সরানো যেতে পারে এবং পাতলা পাতলা কাঠের পৃষ্ঠের উপর লম্বভাবে একটি অক্ষের দিকে ঘুরতে পারে,
- পাতলা পাতলা কাঠ একটি উল্লম্ব অক্ষ সম্পর্কে উভয় দিকে 60° পরিণত করা যেতে পারে।
সারফেস টাইপ সকেট-আউটলেট এবং সারফেস-মাউন্টিং বাক্সগুলি সাধারণ ব্যবহারের মতো প্লাইউডে মাউন্ট করা হয়।
খাঁড়ি খোলা যা নক-আউট প্রদান করা হয় না, খোলা রাখা হয়;যদি তাদের নক-আউট প্রদান করা হয়, তাদের মধ্যে একটি খোলা হয়।
ফ্লাশ-টাইপ সকেট-আউটলেটগুলি হর্নবিম বা অনুরূপ যান্ত্রিক বৈশিষ্ট্যযুক্ত উপাদানের একটি ব্লকে প্রদত্ত অবকাশের মধ্যে মাউন্ট করা হয়, যা প্লাইউডের একটি শীটে স্থির করা হয়, এবং এর প্রাসঙ্গিক মাউন্টিং বাক্সে নয়।
যদি ব্লকের জন্য কাঠ ব্যবহার করা হয়, তাহলে কাঠের তন্তুগুলির দিকটি প্রভাবের দিক থেকে লম্ব হবে।
ফ্লাশ-টাইপ স্ক্রু ফিক্সিং সকেট-আউটলেটগুলি হর্নবিম ব্লকে স্ক্রু দিয়ে স্ক্রু দিয়ে ঠিক করা হবে।ফ্লাশ-টাইপ ক্লো ফিক্সিং সকেট-আউটলেটগুলি নখর দ্বারা ব্লকে স্থির করা হবে।
ব্লো প্রয়োগ করার আগে, প্রধান অংশ এবং কভারের ফিক্সিং স্ক্রুগুলিকে সারণি 6 এ উল্লেখ করা দুই-তৃতীয়াংশের সমান টর্ক দিয়ে শক্ত করা হয়।
নমুনাগুলি মাউন্ট করা হয় যাতে প্রভাবের বিন্দুটি পিভটের অক্ষের মধ্য দিয়ে একটি উল্লম্ব সমতলে থাকে।
স্ট্রাইকিং উপাদানটিকে সারণি 21-এ নির্দিষ্ট উচ্চতা থেকে পড়ার অনুমতি দেওয়া হয়েছে।
স্ট্যান্ডার্ড: IEC60884-1 2013 ধারা 24.1 এবং চিত্র 22~26, IEC60669-1, IEC60068-2-75
আবেদন: এই ডিভাইসটি প্লাগ এবং সকেট-আউটলেট, পৃষ্ঠের ধরণের মাউন্টিং বক্স, স্ক্রু গ্রন্থি, গ্রন্থি কভার, সুইচ এবং পরিবারের এবং অনুরূপ উদ্দেশ্যে অন্যান্য বৈদ্যুতিক জিনিসপত্রের যান্ত্রিক শক্তি পরীক্ষার জন্য উপযুক্ত।
পরিক্ষা মূলক নমুনা: প্লাগ এবং সকেট-আউটলেট, পৃষ্ঠের ধরণের মাউন্টিং বক্স, স্ক্রু গ্রন্থি, গ্রন্থি কভার, সুইচ এবং অন্যান্য বৈদ্যুতিক জিনিসপত্র।
বৈশিষ্ট্য:মাউন্টিং বন্ধনীটি উপরে এবং নীচে সরানো যেতে পারে, বাম এবং ডানদিকে সরানো যেতে পারে এবং প্রভাব কোণটি সামঞ্জস্য করা যেতে পারে।ডিভাইসটি 2J এবং তার নিচের জন্য একটি কম শক্তির পেন্ডুলাম ইমপ্যাক্ট ডিভাইস।
পরামিতি:
1. পেন্ডুলাম: দৈর্ঘ্য: 1000 মিমি;বাহ্যিক ব্যাস: 9 মিমি;ইস্পাত পাইপ প্রাচীর বেধ: 0.5 মিমি;উপাদান: ইস্পাত;ওজন: 100±1 গ্রাম
2. মাউন্টিং বন্ধনী: ওজন: 10±1 কেজি;এটি ভালভাবে সেট করা হয়েছে এবং অনুভূমিক দিক এবং উল্লম্ব দিক সামঞ্জস্য করা যেতে পারে।পুরো বন্ধনীটি ঘূর্ণন অক্ষের মাধ্যমে 90° ঘোরানো যেতে পারে।
3. স্ট্রাইকিং উপাদান: 150 গ্রাম, সমতুল্য ভর 200 গ্রাম। (বিকল্পের জন্য 200 গ্রাম স্ট্রাইকিং উপাদান)।
4. প্রভাব শক্তি, সমতুল্য ভর এবং ড্রপ উচ্চতা টেবিল
| এনার্জি/জে | 0.14 | 0.2 | (0.3) | 0.35 | (০.৪) | 0.5 | 0.7 | 1 | 2 | 5 | 10 | 20 | 50 | ||
| সমতুল্য ভর /কেজি | 0.25 | (0.2) | 0.25 | (0.2) | 0.25 | (0.2) | (0.2) | 0.25 | 0.25 | 0.25 | 0.5 | 1.7 | 5 | 5 | 10 |
| ড্রপ উচ্চতা ±1% মিমি | 56 | (100) | 80 | (150) | 140 | (200) | (250) | 200 | 280 | 400 | 400 | 300 | 200 | 400 | 500 |
|
মন্তব্য:
|
|||||||||||||||
