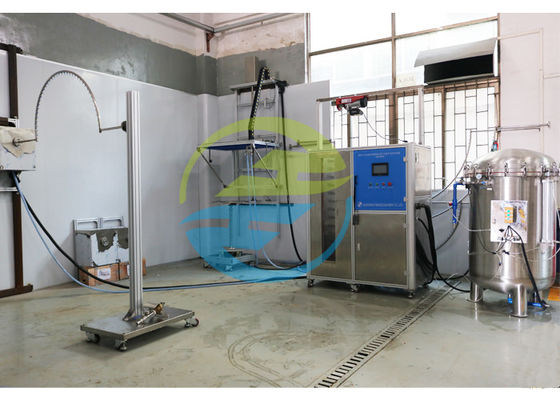

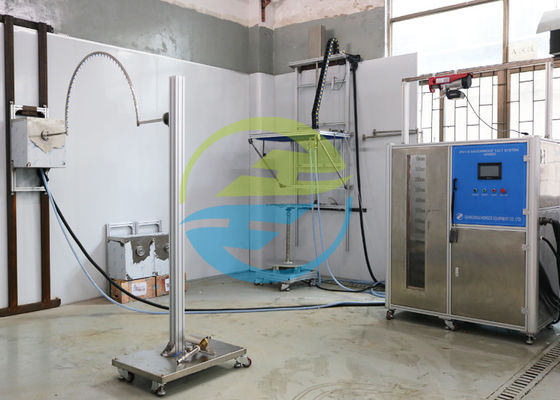

IEC 60592 IPX1 থেকে IPX8 জলরোধী প্রবেশ সুরক্ষা পরীক্ষার সরঞ্জাম

IEC 60592 IPX1 থেকে IPX8 জলরোধী প্রবেশ সুরক্ষা পরীক্ষার সরঞ্জাম

IEC 60592 IPX1 থেকে IPX8 জলরোধী প্রবেশ সুরক্ষা পরীক্ষার সরঞ্জাম
IEC 60592 IPX1 To IPX8 Waterproof Ingress Protection Test Equipment
IEC 60592 IPX1 থেকে IPX8 জলরোধী প্রবেশ সুরক্ষা পরীক্ষার সরঞ্জাম
পণ্যের বিবরণ:
উৎপত্তি স্থল: চীন
পরিচিতিমুলক নাম: HongCe
সাক্ষ্যদান: Third part calibration certificate(cost additional)
মডেল নম্বার: HH0820
প্রদান:
ন্যূনতম চাহিদার পরিমাণ: 1 সেট
মূল্য: Negotiatable
প্যাকেজিং বিবরণ: পাতলা পাতলা কাঠ
ডেলিভারি সময়: 20 কার্যদিবস
পরিশোধের শর্ত: টি/টি
যোগানের ক্ষমতা: প্রতি মাসে 20 সেট
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
পণ্যের নাম: IEC 60592 IPX1 থেকে IPX8 জলরোধী পরীক্ষা ব্যবস্থা পরীক্ষা: পানির বিরুদ্ধে সুরক্ষা
ড্রিপ পরীক্ষার আকার: 1000*600 মিমি ড্রিপ উচ্চতা: 200 মিমি
দোলনা নল আকার: R400, R600, R800 অগ্রভাগ ব্যাস: IPX5: Ф6.3mm; IPX5: Ф6.3mm; IPX6: Ф12.5mm IPX6: Ф12.5 মিমি
IPX8 ট্যাঙ্ক: ব্যাস 0.8 মিটার, উচ্চতা 1 মিটার টার্নটেবল ব্যাস: Ø600 মিমি
লক্ষণীয় করা:

ওয়াটারপ্রুফ ইনগ্রেস প্রোটেকশন টেস্ট ইকুইপমেন্ট

,

IPX8 ইনগ্রেস প্রোটেকশন টেস্ট ইকুইপমেন্ট

,

IPX1 ইনগ্রেস প্রোটেকশন টেস্ট ইকুইপমেন্ট

IEC 60592 IPX1 থেকে IPX8 জলরোধী প্রবেশ সুরক্ষা পরীক্ষার সরঞ্জাম



স্ট্যান্ডার্ড:

ঘের (IP কোড), ধারা 14.2.1, 14.2.2, 14.2.3, 14.2.4, 14.2.5, 14.2.6, 14.2.7, 14.2.8, এবং চিত্র 3, চিত্র দ্বারা প্রদত্ত সুরক্ষার IEC60529 ডিগ্রি 4, চিত্র 5 এবং চিত্র 6, IPX1, IPX2, IPX3, IPX4, IPX5 IPX6, IPX7 এবং IPX8, টেবিল 3।



আবেদন:

এটি দ্বিতীয় বৈশিষ্ট্যযুক্ত সংখ্যা দ্বারা নির্দেশিত জলের প্রবেশের বিরুদ্ধে সুরক্ষার ডিগ্রি পরীক্ষা করতে ব্যবহৃত হয়।

আইপি পরীক্ষার সরঞ্জাম



দ্বিতীয়

বৈশিষ্ট্য

সংখ্যা

সংরক্ষণের মাত্রা

পরীক্ষা

শর্ত, দেখুন

সংক্ষিপ্ত বর্ণনা সংজ্ঞা
0 অ-সুরক্ষিত - -
1 উল্লম্বভাবে পতনশীল জল ড্রপ বিরুদ্ধে সুরক্ষিত উল্লম্বভাবে পতনশীল ফোঁটা কোন ক্ষতিকর প্রভাব থাকবে না 1 4.2.1
2 ঘেরটি 1 5° পর্যন্ত কাত হলে উল্লম্বভাবে পড়া জলের ফোঁটা থেকে সুরক্ষিত

উল্লম্বভাবে পতনশীল ফোঁটা কোন থাকবে না

উল্লম্বের উভয় পাশে 15° পর্যন্ত যেকোন কোণে ঘেরটি কাত হলে ক্ষতিকর প্রভাব

1 4.2.2
3 জল স্প্রে করা থেকে সুরক্ষিত উল্লম্বের উভয় পাশে 60° পর্যন্ত কোণে স্প্রে করা জলের কোন ক্ষতিকর প্রভাব থাকবে না 1 4.2.3
4 স্প্ল্যাশিং জল থেকে সুরক্ষিত যে কোনও দিক থেকে ঘেরের বিরুদ্ধে জল ছিটিয়ে দিলে কোনও ক্ষতিকারক প্রভাব থাকবে না 1 4.2.4
5 জল জেট বিরুদ্ধে সুরক্ষিত যে কোন দিক থেকে ঘেরের বিরুদ্ধে জেটগুলিতে প্রক্ষেপিত জলের কোনও ক্ষতিকারক প্রভাব থাকবে না 1 4.2.5
6 শক্তিশালী জল জেট বিরুদ্ধে সুরক্ষিত যে কোন দিক থেকে ঘেরের বিরুদ্ধে শক্তিশালী জেটে প্রক্ষেপিত জলের কোন ক্ষতিকর প্রভাব থাকবে না 1 4.2.6
7 জলে অস্থায়ী নিমজ্জনের প্রভাব থেকে সুরক্ষিত চাপ এবং সময়ের মানসম্মত অবস্থার অধীনে ঘেরটি অস্থায়ীভাবে জলে নিমজ্জিত হলে ক্ষতিকারক প্রভাব সৃষ্টিকারী পরিমাণে জল প্রবেশ করা সম্ভব হবে না 1 4.2.7
8 জলে ক্রমাগত নিমজ্জনের প্রভাব থেকে সুরক্ষিত

পরিমাণে পানির প্রবেশ ঘটায়

ক্ষতিকর প্রভাবগুলি সম্ভব হবে না যখন ঘেরটি ক্রমাগত জলে নিমজ্জিত হয় এমন পরিস্থিতিতে যা প্রস্তুতকারক এবং ব্যবহারকারীর মধ্যে সম্মত হবে তবে যা সংখ্যা 7 এর চেয়ে বেশি গুরুতর

1 4.2.8
9

উচ্চ চাপ এবং তাপমাত্রার বিরুদ্ধে সুরক্ষিত

জল জেট

যে কোন দিক থেকে ঘেরের বিরুদ্ধে উচ্চ চাপ এবং উচ্চ তাপমাত্রায় প্রক্ষিপ্ত জল ক্ষতিকারক প্রভাব ফেলবে না 1 4.2.9

সারণি 3 - দ্বিতীয় বৈশিষ্ট্যযুক্ত সংখ্যা দ্বারা নির্দেশিত জলের বিরুদ্ধে সুরক্ষার ডিগ্রি

আইপি টেস্টিং সরঞ্জামের প্যারামিটার:

1. উল্লম্বভাবে পতনশীল জল ড্রপ বিরুদ্ধে সুরক্ষিত
আবেদন IPX1, IPX2 পরীক্ষার জন্য প্রযোজ্য।
বৃষ্টি এলাকা 1000mmX600mm
ট্যাংক উপাদান মরিচা রোধক স্পাত
ছিদ্র ছিদ্র Φ0.4 মিমি
গর্ত দূরত্ব 20 মিমি
বৃষ্টিপ্রবাহ 1mm/মিনিট, 3mm/মিনিট, ব্যবহারকারী-সেট প্যারামিটার (ত্রুটি: + 0.5mm/মিনিট)।
জল ফোঁটা উচ্চতা 200 মিমি (পরীক্ষা সরঞ্জাম দ্বারা স্বয়ংক্রিয়ভাবে নিয়ন্ত্রণ)
পরীক্ষার সময় 10 মিনিট, প্রয়োজন অনুযায়ী সেট করা যেতে পারে
ড্রেনিং পরীক্ষা শেষ হওয়ার পরে স্বয়ংক্রিয়ভাবে ট্যাঙ্কের জল খালি করা
শরীর উপাদান শিল্প অ্যালুমিনিয়াম খাদ
মাত্রা (LxDxH) 1100X1200X2600 মিমি
মেশিন গঠন ওয়াল মাউন্ট
এয়ার কম্প্রেসার (ঐচ্ছিক, অন্তর্ভুক্ত নয়) নীরব এয়ার কম্প্রেসার

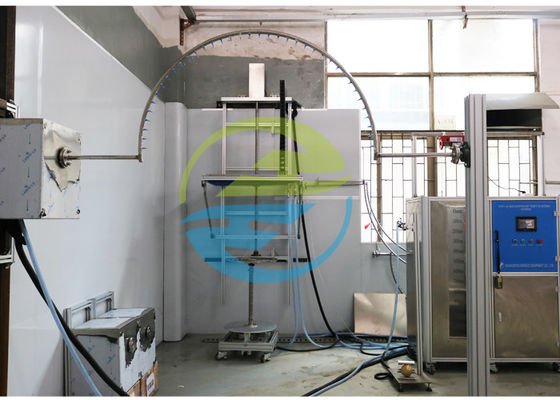

2. স্প্রে করা এবং স্প্ল্যাশিং জলের বিরুদ্ধে সুরক্ষিত (অসিলেটিং টিউব)
আবেদন IPX3, IPX4 পরীক্ষার জন্য প্রযোজ্য।
পানি সরবরাহ

জল প্রবাহের হার>10L/মিনিট ±5% অন্তর্ভুক্ত ছাড়া পরিষ্কার জল।

এই ডিভাইসটি পরিষ্কার জল পরিস্রাবণ ইউনিট দিয়ে সজ্জিত

দোদুল্যমান টিউবের আকার

R400, R600, R800 দোলক টিউব সহ স্ট্যান্ডার্ড আসছে

(অন্য আকার R200,R1000,R1200,R1400,R1600mm ঐচ্ছিক হতে পারে), স্টেইনলেস স্টীল

জল গর্ত Φ0.4 মিমি।
দুটি গর্ত কোণ অন্তর্ভুক্ত IPX3: 120°;IPX4: 180°
পেন্ডুলাম কোণ IPX3: 120°;IPX4: 360°
বৃষ্টির গতি

IPX3: 4s/সময় (2×120°);

IPX4: 12s/সময় (2×360°);

জলের প্রবাহ পেন্ডুলামের আকার এবং পিনের গর্তের সংখ্যা অনুসারে সেট করা যেতে পারে (প্রতি গর্ত 0.07 L/minX)
পরীক্ষার সময় 0.01S~99 ঘন্টা 59মিনিট, প্রিসেট করা যেতে পারে
চাপ পরিমাপক 0~0.25MPa
সাইটের প্রয়োজনীয়তা

ডেডিকেটেড আইপি ওয়াটারপ্রুফ টেস্ট রুম, মাটি আলোকসজ্জা সহ সমতল হওয়া উচিত

10একটি জলরোধী ফুটো সুইচ (বা সকেট) সরঞ্জামের জন্য ব্যবহৃত।ইনফ্লো এবং নিষ্কাশন ভাল ফাংশন সঙ্গে.স্থল ইনস্টলেশন

ক্ষেত্র দোলক টিউব অনুযায়ী বেছে নেওয়া হয়েছে
3. স্প্রে করা এবং জল ছিটানো থেকে সুরক্ষিত (স্প্রে অগ্রভাগ)
পানি সরবরাহ পানি প্রবাহের হার হল 50~150kpa বিশুদ্ধ পানি অন্তর্ভুক্তি ছাড়া।
স্প্রে অগ্রভাগ পরামিতি

বাহ্যিক ব্যাস: Ф102 মিমি

গোলাকার ব্যাস: SФ75.5 মিমি

একটি মাঝারি ছিদ্র আছে এবং গর্তের অভ্যন্তরীণ বৃত্তে 24টি ছিদ্র রয়েছে যার অন্তর্ভুক্ত কোণটি 30°।গর্তের বাহ্যিক বৃত্তে 96টি ছিদ্র রয়েছে যার অন্তর্ভুক্ত কোণটি 15°।মোট 121টি গর্ত।

গর্ত ব্যাস: Ф0.5 মিমি

এটি পিতলের তৈরি।

জলের প্রবাহ 10L/মিনিট±5%, ফ্লো মিটার নিয়মিত
চাপ পরিমাপক পরিসীমা 0~0.4Mpa
বিভ্রান্ত অপসারণযোগ্য
চাপ পরিমাপক 0~0.25MPa
4. জল জেট এবং শক্তিশালী জল জেট বিরুদ্ধে সুরক্ষিত
আবেদন IPX5, IPX6 পরীক্ষার জন্য প্রযোজ্য।
পানি সরবরাহ

IPX5: জল প্রবাহের হার > 12.5L/মিনিট±5%;

IPX6: জল প্রবাহের হার >100L/মিনিট±5%;

এটি স্টেইনলেস স্টিলের জলের ট্যাঙ্ক এবং চাপযুক্ত সরঞ্জাম দ্বারা অর্জন করা যেতে পারে

অগ্রভাগের ব্যাস IPX5: Ф6.3mm;IPX6: Ф12.5 মিমি
জলের প্রবাহ IPX5: 12.5±0.625L/min, IPX6: 100±5 L/min;ফ্লো মিটার সামঞ্জস্যযোগ্য
জেট অগ্রভাগ থেকে ঘের পর্যন্ত দূরত্ব 2.5 ~ 3 মি
পরীক্ষার সময় 1মিনিট/মি² এর কম নয় (3 মিনিটের কম নয়)
চাপ পরিমাপক 0~0.25MPa
5. জল এবং বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেটে অস্থায়ী নিমজ্জনের প্রভাব থেকে সুরক্ষিত
প্রযোজ্য

(a) IPX1~IPX6 জলরোধী পরীক্ষার জন্য জল সরবরাহ

(b) IPX7 জল নিমজ্জন পরীক্ষা

(c) IPX8 জলের নিবিড়তা পরীক্ষার জন্য জল সঞ্চয়

(d) সম্পূর্ণ জলরোধী সরঞ্জামের জন্য স্বয়ংক্রিয় নিয়ন্ত্রণ

জল সংরক্ষণের ট্যাঙ্ক

এটি IPX5 ~ IPX6 শক্তিশালী জল স্প্রে পরীক্ষা, IPX8 এর জল ইনজেকশন, IPX7 নিমজ্জনের জন্য প্রযোজ্য

ভলিউম: 500L

মাত্রা: W600mmXD660mmXH1300mm

পর্যবেক্ষণ উইন্ডো: শক্ত কাচের জানালা

পর্যবেক্ষণ উইন্ডোর মাত্রা: W200mmXH1250mm

গভীরতা পরিমাপক: স্টেইনলেস স্টীল

গভীরতা গেজ উচ্চতা: 1200 মিমি, সঠিকতা 1 মিমি

তরল স্তর নিয়ন্ত্রণ: ফ্লোট সুইচ + ওভারফ্লো পাইপ

নিয়ন্ত্রণ মন্ত্রিসভা

প্রবাহ সনাক্তকরণ: ইলেকট্রনিক ফ্লোমিটারের মাধ্যমে প্রবাহ সংকেত প্রতিক্রিয়া

ফ্লো সেটিং: টাচ স্ক্রিনে সেট করুন

কন্ট্রোলার: PLC

নিয়ন্ত্রণ ফাংশন: ধ্রুবক প্রবাহ জল সরবরাহ, ধ্রুবক চাপ জল সরবরাহ, এবং পরীক্ষার সময় নিয়ন্ত্রণ।

সুরক্ষা ফাংশন: ফুটো সুরক্ষা, ওভারলোড সুরক্ষা, শর্ট সার্কিট সুরক্ষা

IPX7 নিমজ্জন স্বয়ংক্রিয় লিফট বন্ধনী

উত্তোলন দূরত্ব: 0 ~ 1200 মিমি

বন্ধনী মাত্রা: L400mmXW400mm

বন্ধনী লোড ওজন: 50 কেজি

6. জলে ক্রমাগত নিমজ্জনের প্রভাব থেকে সুরক্ষিত
আবেদন IPX8 পরীক্ষার জন্য প্রযোজ্য।
চাপ জাহাজ স্টেইনলেস স্টীল ট্যাঙ্ক, ব্যাস 0.8 মিটার, উচ্চতা 1 মিটার
চাপ সমন্বয় পরিসীমা 0 ~ 6 বার (কাস্টমাইজ করা যেতে পারে)
চাপ সিস্টেম স্টেইনলেস স্টীল পাম্প + ফ্রিকোয়েন্সি রূপান্তরকারী
চাপ পরিমাপক নির্ভুলতা 0.25 ডিগ্রী, পরিসীমা: 10 বার
পরীক্ষার সময় 0-99 মিনিট
সর্বোচ্চ সীমা চাপ 6 বার
চাপ সুরক্ষা চাপ সুইচ সুরক্ষা
7. টার্নটেবল
টার্নটেবল ব্যাস Ø600 মিমি
নমুনা ধারক Ø600 মিমি
টার্নটেবল গতি 1-5 rpm, সামঞ্জস্যযোগ্য
টিল্টেবল কোণ 15°
ঘূর্ণনের পরীক্ষা কোণ 90°, ক্রমাগত ঘূর্ণন
সামঞ্জস্যযোগ্য টেলিস্কোপিক টিউবের সামঞ্জস্যযোগ্য উচ্চতা 300 মিমি, 1200 মিমি-1500 মিমি
শরীর উপাদান শিল্প অ্যালুমিনিয়াম খাদ
IEC 60592 IPX1 থেকে IPX8 জলরোধী প্রবেশ সুরক্ষা পরীক্ষার সরঞ্জাম 0
