IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি ইস্পাত বল ব্যাস 38 মিমি

IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি ইস্পাত বল ব্যাস 38 মিমি

ব্র্যান্ড নাম: HongCe
মডেল নম্বর: HDD8303
MOQ.: 1 সেট
মূল্য: Negotiatable
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: প্রতি মাসে 5 সেট
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration Certificate (cost additional)
স্ট্যান্ডার্ড:
IEC 60745-2-1, IEC 60745-2-6
ওয়ারেন্টি:
1 বছর
নিয়ন্ত্রণ:
পিএলসি টাচ স্ক্রিন
পরীক্ষা চক্র:
0-999999
বায়ু উৎস:
5~8 বার
লোড ভোল্টেজ:
0-250V সামঞ্জস্যযোগ্য
নো-লোড ঘূর্ণন কোণ:
0°,90°,180°
লৌহ গোলক:
Φ38 মিমি
প্যাকেজিং বিবরণ:
পাতলা পাতলা কাঠ
বিশেষভাবে তুলে ধরা:

বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি

,

ব্যাস 38 মিমি হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি

,

IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষার যন্ত্রপাতি

পণ্যের বর্ণনা

IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি ইস্পাত বল ব্যাস 38 মিমি



পণ্য পরিচিতি:হাতুড়ির জন্য প্রভাব স্থায়িত্ব পরীক্ষার সিস্টেম 2.5 কিলোওয়াটের নীচে বৈদ্যুতিক সরঞ্জামগুলির স্থায়িত্ব পরীক্ষার জন্য উপযুক্ত।এই পরীক্ষক IEC60745-1 স্ট্যান্ডার্ডের প্রয়োজনীয়তা পূরণ করে।এটি পেশাদার পরীক্ষার সংস্থা এবং বৈদ্যুতিক সরঞ্জাম প্রস্তুতকারকদের জন্য আদর্শ পরীক্ষার সরঞ্জাম।

বৈদ্যুতিক হাতুড়ি নন-লোড এবং লোড স্থায়িত্ব পরীক্ষার বেঞ্চটি IEC 60745-2-6 চিত্র 103 অনুসারে ডিজাইন করা হয়েছে, পরীক্ষা বৈদ্যুতিক হাতুড়ি এটিতে ইনস্টল করা হয়েছে এবং মাঝে মাঝে স্বাভাবিক অপারেশনের অধীনে, তারপরে কোনও সম্ভাব্য বৈদ্যুতিক এবং যান্ত্রিক বিপত্তি আছে কিনা তা পরীক্ষা করে দেখুন। মান প্রয়োজনীয়তা পূরণ করে না।

এই সরঞ্জামটি মিতসুবিশি পিএলসি নিয়ন্ত্রণে গ্রহণ করে, 7" টাচ স্ক্রিন বুদ্ধিমান অপারেশন, গ্যাস দ্বারা প্রয়োগ করা শক্তি, স্বয়ংক্রিয়ভাবে মোটর নিয়ন্ত্রণ দ্বারা অবস্থান করা কোণ, পরীক্ষা ব্যবস্থা ব্যাপক, অপারেশনটি সহজ এবং সুবিধাজনক।



স্ট্যান্ডার্ড:IEC 60745-2-1: ড্রিল এবং ইমপ্যাক্ট ড্রিলের জন্য বিশেষ প্রয়োজনীয়তা, ধারা 17;IEC 60745-2-6: হাতুড়ি, ক্লজ 17 এবং চিত্র 103 এর জন্য বিশেষ প্রয়োজনীয়তা

আবেদন:এই যন্ত্রটি হাতে ধরা মোটর চালিত বৈদ্যুতিক সরঞ্জাম শক্তির জন্য স্থায়িত্ব পরীক্ষার জন্য প্রযোজ্য যা 2.5KW এর বেশি নয়।

পরিক্ষা মূলক নমুনা:বৈদ্যুতিক হাতুড়ি, বৈদ্যুতিক ড্রিল এবং প্রভাব ড্রিলআইইসি পরীক্ষার সরঞ্জাম

বৈশিষ্ট্য:IEC 607465-2-6 চিত্র 103 প্রয়োজনীয়তা অনুসারে পরীক্ষার যন্ত্রপাতি, হাতুড়ি বা ড্রিল লোড করুন, বিরতি দিয়ে এটি পরিচালনা করুন, বৈদ্যুতিক হাতুড়ি বা ড্রিলের স্বাভাবিক ব্যবহারের সময় বৈদ্যুতিক বা যান্ত্রিক বিপত্তি দেখা যাচ্ছে কিনা তা পরীক্ষা করুন।

সরঞ্জামের উপাদানগুলি নিম্নরূপ:

1, মিতসুবিশি পিএলসি ধারণকারী বৈদ্যুতিক নিয়ন্ত্রণ ক্যাবিনেট, 7 ইঞ্চি টাচ স্ক্রিন, কন্ট্রোল প্যানেল, লোড (ভোল্টেজ 0-250V সামঞ্জস্যযোগ্য, ভোল্টেজ এবং বর্তমান প্রদর্শন);আইইসি পরীক্ষার সরঞ্জাম

2, চিত্র 103-এ দেখানো যান্ত্রিক ডিভাইস, ইম্প্যাক্ট হেড, স্টিল প্লেট এবং ফিক্সচার সহ 360 কিলোগ্রাম স্টিলের বেস রয়েছে।

পরামিতি:

1 লোড পরীক্ষা নেই:শুধুমাত্র ড্রিল মোড সহ হাতুড়ি সহ সমস্ত হাতুড়ি, একটি পরীক্ষা যন্ত্রপাতিতে উল্লম্বভাবে মাউন্ট করা হয় যেমন চিত্র 103 এ দেখানো হয়েছে এবং 12 ঘন্টার জন্য 1.1 গুণ রেটেড ভোল্টেজে চালিত হয়, তারপর 12 ঘন্টার জন্য 0.9 গুণ রেটেড ভোল্টেজে চালিত হয়।প্রতিটি চক্রের মধ্যে 30 এর অপারেশনের সময়কাল এবং 90 এর বিশ্রামের সময় থাকে যার মধ্যে টুলটি বন্ধ থাকে।পরীক্ষার সময়, প্রতিটি পরীক্ষার ভোল্টেজের উপর, হাতুড়িটি তিনটি ভিন্ন দিকে (অনুভূমিক, উল্লম্ব, উল্লম্ব) স্থাপন করা হয়, টুলটির প্রতিটি অবস্থান প্রায় 4 ঘন্টার চলমান সময়।

2 লোড পরীক্ষা:শুধুমাত্র ড্রিল মোড সহ হাতুড়ি সহ সমস্ত হাতুড়ি, একটি পরীক্ষা যন্ত্রপাতিতে উল্লম্বভাবে মাউন্ট করা হয় যেমন চিত্র 103-এ দেখানো হয়েছে এবং রেটেড ভোল্টেজ বা রেট ভোল্টেজ পরিসরের গড় মানতে চালিত হয়, প্রতিটি 6h এর চারটি সময়ের জন্য, এইগুলির মধ্যে ব্যবধান সময়কাল কমপক্ষে 30 মিনিট।আইইসি পরীক্ষার সরঞ্জাম

এই পরীক্ষাগুলির সময়, হাতুড়িগুলি বিরতিহীনভাবে চালিত হয়, প্রতিটি চক্র 30 এবং 90 এর বিশ্রামের সময় নিয়ে থাকে যার সময় টুলটি বন্ধ থাকে।

পরীক্ষার সময়, প্রভাব প্রক্রিয়ার স্থির অপারেশন নিশ্চিত করার জন্য একটি অক্ষীয় বল একটি স্থিতিস্থাপক মাধ্যমে হাতুড়িতে প্রয়োগ করা হয়।

যদি টুলের কোনো অংশের তাপমাত্রা বৃদ্ধি 12.1 পরীক্ষার সময় নির্ধারিত তাপমাত্রা বৃদ্ধির চেয়ে বেশি হয়, জোরপূর্বক শীতলকরণ বা বিশ্রামের সময়কাল প্রয়োগ করা হয়, বাকি সময় নির্দিষ্ট অপারেটিং সময় থেকে বাদ দেওয়া হয়।

এই পরীক্ষার সময়, ওভারলোড সুরক্ষা ডিভাইসগুলি কাজ করবে না।

টুলটিতে অন্তর্ভুক্ত করা ছাড়া অন্য কোনো সুইচের মাধ্যমে টুলটি চালু এবং বন্ধ করা যেতে পারে।আইইসি পরীক্ষার সরঞ্জাম

এই পরীক্ষাগুলির সময়, কার্বন ব্রাশগুলি প্রতিস্থাপনের অনুমতি দেওয়া হয় এবং সরঞ্জামটিকে স্বাভাবিক ব্যবহারের মতো তেলযুক্ত এবং গ্রীস করা হয়।

যদি কোনো প্রবেশযোগ্য অংশ লাইভ না করে পরীক্ষার সময় যান্ত্রিকভাবে ইমপ্যাক্ট মেকানিজম ব্যর্থ হয় তবে এটি একটি নতুন দ্বারা প্রতিস্থাপিত হতে পারে।



না. আইটেম স্পেসিফিকেশন মন্তব্য
1 পাওয়ার সাপ্লাই 220V/60Hz
2 বায়ু উৎস 5~8 বার
3 বৈদ্যুতিক নিয়ন্ত্রণ মিতসুবিশি পিএলসি, 7 ইঞ্চি টাচ স্ক্রিন
4 লোড ভোল্টেজ 0-250V সামঞ্জস্যযোগ্য, বর্তমান প্রদর্শন
5 নো-লোড ঘূর্ণন কোণ 0°,90°,180°, ঘড়ির কাঁটার দিকে বা ঘড়ির কাঁটার বিপরীতে ম্যানুয়াল নিয়ন্ত্রণ করতে পারে
6 নো-লোড ঘূর্ণন হার 0-360°/s, প্রিসেট
7 সময় মত শক্তি 0-999.9s, প্রিসেট
8 পাওয়ার অফ টাইম 0-999.9s, প্রিসেট
9 পরীক্ষার সময় 0-9999h, প্রিসেটআইইসি পরীক্ষার সরঞ্জাম
10 মোট পরীক্ষার সময় 0-9999h, প্রিসেট
11 অন্তর্বর্তী সময় 0-9999 মিনিট, প্রিসেট
12 লোড চাপ 100,125,150,175,200,250,300,350,400N প্রিসেট
13 প্রভাব মাথা 0.7,1.4,2.3,3.4kg (কানেক্ট হ্যান্ডেল অন্তর্ভুক্ত), টেবিল 101 অনুযায়ী ব্যবহার করুন
14 লৌহ গোলক Φ38 মিমি
15 লোহার থালা 100,140,180,220 মিমি, টেবিল 101 অনুযায়ী ব্যবহার করুন
16 রাবার প্লেট 4 এর একটি সেট, ইস্পাত প্লেট এবং ইস্পাত বেস সঙ্গে মিলিত
17 ইস্পাত বেস ভিত্তি ওজন 90 কেজি, 9 পিসি 30 কেজি ওজন দিয়ে সজ্জিত
18 মাত্রা

কন্ট্রোল ক্যাবিনেট 60*40*75cm, প্রায় 100kg;

টেস্ট র্যাক 40*40*200cm, প্রায় 390kg




রেফারেন্স জন্য ছবি:

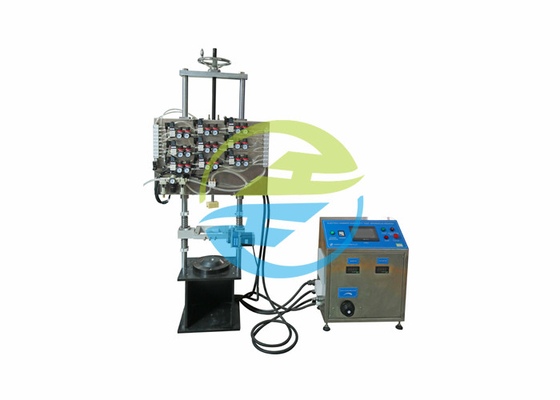

IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি ইস্পাত বল ব্যাস 38 মিমি 0

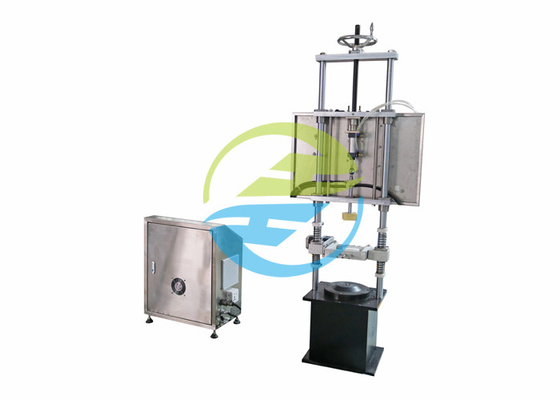

IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি ইস্পাত বল ব্যাস 38 মিমি 1

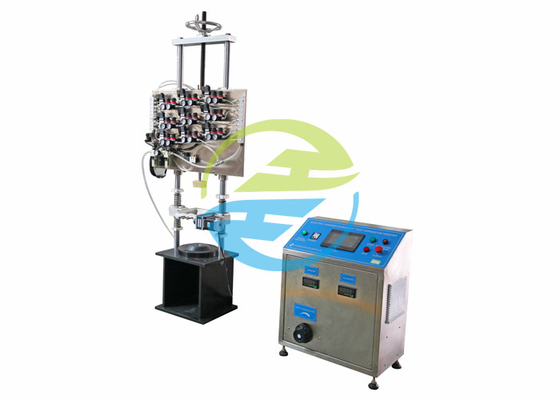

IEC 60745-2-1 বৈদ্যুতিক হাতুড়ি স্থায়িত্ব পরীক্ষা যন্ত্রপাতি ইস্পাত বল ব্যাস 38 মিমি 2
