IEC60669-1 ক্লজ 19.3 সেল্ফ ব্যালাস্টেড ল্যাম্প লোড বক্স SBL সুইচ টেস্টার 250V

IEC60669-1 ক্লজ 19.3 সেল্ফ ব্যালাস্টেড ল্যাম্প লোড বক্স SBL সুইচ টেস্টার 250V

সেলফ ব্যালাস্টেড ল্যাম্প (এসবিএল) লোডের জন্য উদ্দিষ্ট সুইচগুলি অতিরিক্ত পরিধান বা অন্যান্য ক্ষতিকারক প্রভাব ছাড়াই স্ব-ব্যালাস্টেড ল্যাম্প সার্কিট নিয়ন্ত্রণ করার সময় বৈদ্যুতিক এবং তাপীয় চাপ সহ্য করবে।
একটি পাওয়ার সাপ্লাইয়ের সাথে পরীক্ষার অধীনে সুইচের মাধ্যমে চিত্র 12b-এ দেওয়া লোডটিকে সংযুক্ত করে সম্মতি পরীক্ষা করা হয়।
ইনরাশ কারেন্ট এবং I 2 t-এর জন্য প্রয়োজনীয় মান পেতে নিম্নলিখিত পরামিতিগুলির উপর ভিত্তি করে গণনা করা হয়:
- cos ϕ = 0,9 (ল্যাগিং) এ 3 kA সরবরাহের একটি সম্ভাব্য শর্ট-সার্কিট কারেন্ট (rms);
– লোডের পরীক্ষার সার্কিটে 0,25 Ω এর সমান একটি প্রতিরোধ R 3।এই মানটি 1,5 মিমি 2 এর ক্রস-বিভাগীয় ক্ষেত্র বিশিষ্ট একটি তারের সাথে প্রাপ্ত হয় যখন 13 এ পর্যন্ত এবং সহ রেট করা কারেন্ট সহ সুইচগুলি পরীক্ষা করা হচ্ছে এবং 2,5 মিমি 2 যখন 13 এ পর্যন্ত রেট করা কারেন্ট সহ সুইচ করা হয় এবং 20 A সহ পরীক্ষা করা হচ্ছে।

স্ট্যান্ডার্ড:IEC60669-1:2017 ধারা 19.3

আবেদন:এই ডিভাইসটি ব্রেকিং ক্যাপাসিটি এবং হাউস হোল্ড এবং অনুরূপ উদ্দেশ্যে নির্দিষ্ট সুইচের স্বাভাবিক অপারেশন লাইফ টেস্টের জন্য উপযুক্ত, বিশেষ করে সেলফ ব্যালাস্ট ল্যাম্প সুইচ বৈদ্যুতিক চাপ এবং তাপীয় চাপ পরীক্ষার জন্য উপযুক্ত যখন এলইডি সার্কিট নিয়ন্ত্রণ করে।অত্যধিক পরিধান বা অন্যান্য ক্ষতিকারক পরিণতি কিনা তা পরীক্ষা করার জন্য সুইচটি স্বাভাবিক ব্যবহার, স্বাভাবিক ক্রিয়াকলাপের অধীনে কোনও যান্ত্রিক ক্ষতি বা বৈদ্যুতিক ক্লান্তি ব্যর্থতা, কোনও যোগাযোগের আনুগত্যের ঘটনা বা দীর্ঘমেয়াদী বন্ধ বা সংযোগ বিচ্ছিন্ন হওয়ার ঘটনা সহ্য করতে পারে কিনা তা যাচাই করতে।

পরিক্ষা মূলক নমুনা:স্বয়ং ব্যালাস্ট ল্যাম্প (SBL) সুইচ

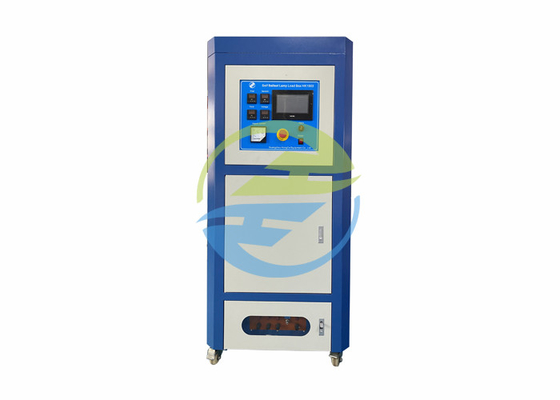

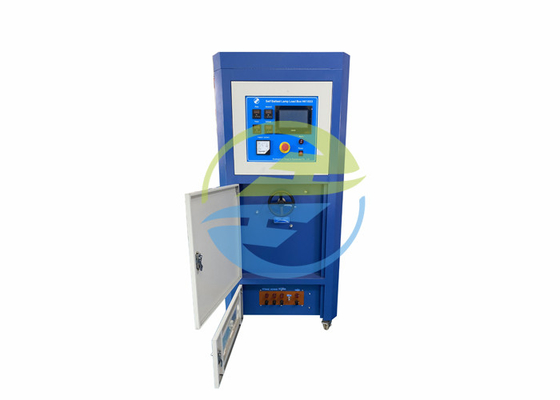

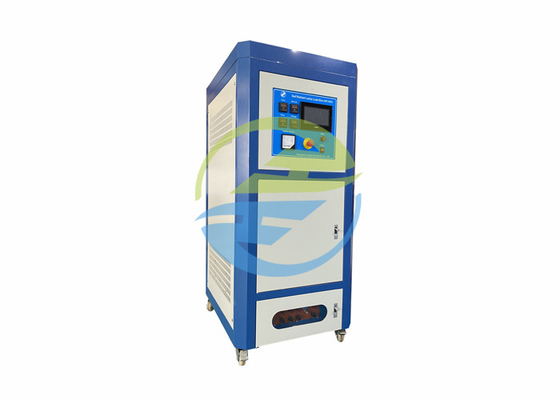

বৈশিষ্ট্য:প্রায় মাত্রা: প্রশস্ত (800 মিমি) * গভীর (800 মিমি) * উচ্চ (1800 মিমি)।ফ্রেমটি নীল এবং পাশের প্যানেলগুলি হালকা সাদা।সামনের উপরে রয়েছে অপারেশন কন্ট্রোল প্যানেল।কন্ট্রোলে পাওয়ার সুইচ, প্রোডাক্ট টেস্ট ভোল্টেজ এবং পাওয়ার ডিসপ্লে যন্ত্র, অ্যালার্ম, টাচ স্ক্রিন ইত্যাদি আছে, রেসিস্টর এবং ক্যাপাসিটর লোড কম্বিনেশন, এসি কন্টাক্টর, রিলে আছে।বাক্সের নীচে একটি টার্মিনাল রয়েছে, যা তারের মাধ্যমে টেস্টিং মেশিনে পণ্যের সাথে সংযুক্ত থাকে এবং কারেন্ট আউটপুট করে এবং পরিদর্শন প্রক্রিয়ায় লোড প্রদান করে।

লোড ডিভাইসটি চালানের আগে স্ট্যান্ডার্ড লোড অবস্থার সাথে প্রিসেট করা হয়েছে।যতক্ষণ পর্যন্ত টেস্ট ভোল্টেজ 250V ~ এ সামঞ্জস্য করা হয়, ততক্ষণ অপারেটর সুইচ বোতামটি পরীক্ষা করার জন্য সুইচের মতো একই রেট করা কারেন্ট সহ, এবং এর রেট পাওয়ার, ইমপালস ওয়েভফর্ম, I_শিখরএবং আমি²মান এর সংশ্লিষ্ট প্রয়োজনীয়তা পূরণ না.

এখানে 3টি স্টেশন এবং 3টি সুইচ একই সময়ে পরীক্ষা করা যেতে পারে।

মিটারিং মোড এবং মিটারিং ডেডিকেটেড পোর্ট সহ, অন্তর্নির্মিত 90-ডিগ্রী ক্লোজিং প্লেট, আউটপুট তরঙ্গরূপ পরিমাপ করা সহজ, আমি_শিখরবর্তমান মান এবং আমি²t শক্তি মান, সম্পূর্ণরূপে সরঞ্জাম পরিমাপ প্রয়োজনীয়তা জন্য মান পূরণ.

ডিভাইসটি একটি ভোল্টেজ নিয়ন্ত্রক দিয়ে সজ্জিত, যা বাহ্যিক ভোল্টেজ নিয়ন্ত্রকের প্রয়োজন ছাড়াই সুইচ পরীক্ষার মাধ্যমে প্রয়োজনীয় 250V এর ভোল্টেজে পৌঁছাতে পারে।

পরামিতি:

রেফারেন্সের জন্য ছবি:
