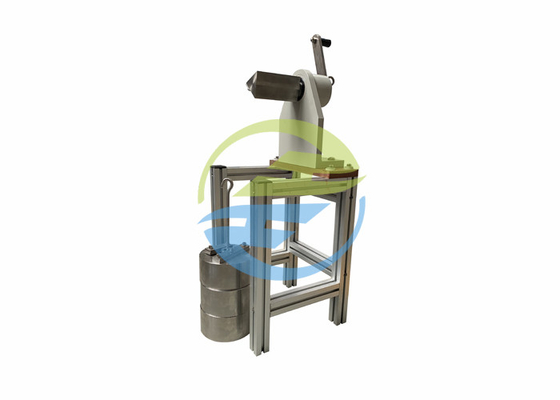

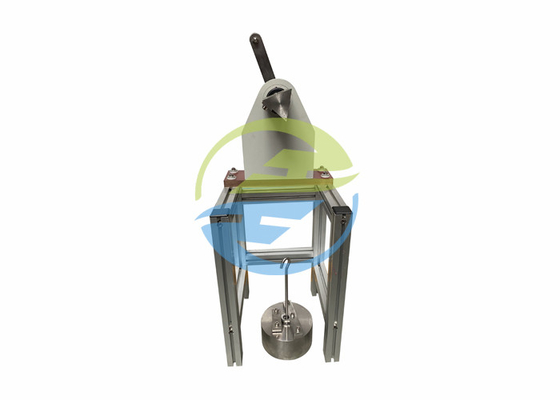

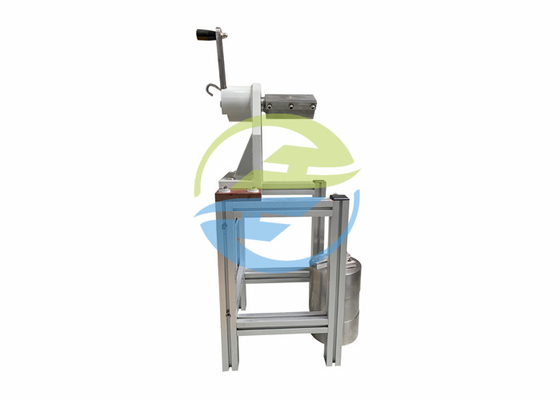

IEC60950-1 তিনটি 50N ওজন সহ অ্যানেক্স এএ ম্যান্ড্রেল টেস্ট ডিভাইস

ব্র্যান্ড নাম:	HongCe
মডেল নম্বর:	HX9804
MOQ.:	1 সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি
সরবরাহের ক্ষমতা:	প্রতি মাসে 10 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

চীন

সাক্ষ্যদান:

Calibration certificate (cost additional)

পণ্যের নাম:

ম্যান্ড্রেল টেস্ট ডিভাইস

ওজন:

50N*3pcs

যান্ত্রিক সীমা:

10° এবং 230° এর অবস্থান

ম্যান্ড্রেল উপাদান:

মরিচা রোধক স্পাত

স্ট্যান্ডার্ড:

IEC60950-1 অ্যানেক্স এএ

ম্যান্ড্রেল দৈর্ঘ্য:

100 মিমি

টিপ কোণ:

60°±5°

পরিক্ষা মূলক নমুনা:

অ-বিভাজ্য পাতলা শীট উপাদান

প্যাকেজিং বিবরণ:

পাতলা পাতলা কাঠ

বিশেষভাবে তুলে ধরা:

Annex AA Mandrel টেস্ট ডিভাইস

IEC60950-1 Mandrel টেস্ট ডিভাইস

3 50N Mandrel টেস্ট ডিভাইস

পণ্যের বর্ণনা

IEC60950-1 তিনটি 50N ওজন সহ অ্যানেক্স এএ ম্যান্ড্রেল টেস্ট ডিভাইস

IEC60950-1 অ্যানেক্স এএ

তিনটি পরীক্ষার নমুনা, প্রতিটি স্বতন্ত্র নমুনা তিন বা ততোধিক স্তর বিশিষ্ট অ-বিভাজ্য পাতলা শীট উপাদান যা রিইনফোর্সড ইনসুলেশন গঠন করে, ব্যবহার করা হয়।একবারে একটি নমুনা পরীক্ষার ফিক্সচারের ম্যান্ডরেলে স্থির করা হয়েছে (চিত্র AA.1) যেমন চিত্র AA.2 এ দেখানো হয়েছে।

একটি উপযুক্ত ক্ল্যাম্পিং ডিভাইস ব্যবহার করে নমুনার মুক্ত প্রান্তে 150 N ± 10 N একটি নিম্নমুখী বল প্রয়োগ করা হয় (চিত্র AA.3 দেখুন)।ম্যান্ড্রেল ঘোরানো হয়
− প্রাথমিক অবস্থান (চিত্র AA.2) থেকে চূড়ান্ত অবস্থানে (চিত্র AA.3) এবং পিছনে;
- উপরের হিসাবে দ্বিতীয়বার;
- প্রাথমিক অবস্থান থেকে চূড়ান্ত অবস্থানে।অডিও ভিডিও পরীক্ষার সরঞ্জাম
যদি একটি নমুনা ঘূর্ণনের সময় ভেঙ্গে যায় যেখানে এটি ম্যান্ড্রেল বা ক্ল্যাম্পিং ডিভাইসে স্থির থাকে, এটি একটি ব্যর্থতা গঠন করে না।যদি একটি নমুনা অন্য কোনো স্থানে বিরতি, পরীক্ষা ব্যর্থ হয়েছে.
উপরের পরীক্ষার পর, 0,035 মিমি ± 0,005 মিমি পুরু, কমপক্ষে 200 মিমি লম্বা, একটি ধাতু ফয়েলের একটি শীট নমুনার পৃষ্ঠ বরাবর স্থাপন করা হয়, ম্যান্ড্রেলের প্রতিটি পাশে ঝুলে থাকে (চিত্র AA.3 দেখুন)।নমুনার সংস্পর্শে থাকা ফয়েলের পৃষ্ঠটি পরিবাহী হতে হবে, অক্সিডাইজড বা অন্যথায় উত্তাপযুক্ত হবে না।ফয়েলটি এমনভাবে স্থাপন করা হয়েছে যাতে এর প্রান্তগুলি নমুনার প্রান্ত থেকে 18 মিমি কম না হয় (চিত্র AA.4 দেখুন)।তারপর উপযুক্ত ক্ল্যাম্পিং ডিভাইস ব্যবহার করে ফয়েলটিকে দুটি সমান ওজন, প্রতিটি প্রান্তে একটি করে শক্ত করা হয়।অডিও ভিডিও পরীক্ষার সরঞ্জাম

স্ট্যান্ডার্ড:IEC60065:2014 ধারা 8.21, চিত্র 14~16, IEC60950 নিশ্চিত করুন

আবেদন:অ বিভাজ্য পাতলা স্তর উপকরণ জন্য অন্তরণ বিরোধী ক্ষতি শক্তি যাচাই.

পরিক্ষা মূলক নমুনা:অ বিভাজ্য পাতলা স্তর উপাদান.অডিও ভিডিও পরীক্ষার সরঞ্জাম

বৈশিষ্ট্য:10° এবং 230° অবস্থান যান্ত্রিক সীমার সাথে সেট করা হয়েছে, শুধুমাত্র পরীক্ষার কোণের নির্ভুলতা নিশ্চিত করতে নয়, একটি সাধারণ অপারেশন পদ্ধতি অর্জন করতেও;একটি ঝুলন্ত রিং সঙ্গে ওজন, একটি বিন্দু ক্ষেত্রে কারণ খুব বড় টান বল ক্ষতিগ্রস্ত হয়.

পরামিতি:

1, 50N*3pcs এর ওজন, 100N এবং 150N টেস্টিং অর্জনের জন্য একত্রিত করা যেতে পারে।

2, পরীক্ষার সময়ের সংখ্যা: 3 বার।

3, ভোল্টেজ পরীক্ষক সহ্য করা (ঐচ্ছিক)।অডিও ভিডিও পরীক্ষার সরঞ্জাম

পরীক্ষা বস্তু	অডিও ভিডিও যন্ত্রপাতি অ-বিভাজ্য পাতলা শীট
রেফারেন্স স্ট্যান্ডার্ড	IEC 60950-1, IEC 61558-1
পরীক্ষা	ম্যান্ড্রেল পরীক্ষা
স্টেশন	1
ওজন	50N * 3 পিসি
টেস্ট ম্যান্ড্রেল	একটি টিপ সঙ্গে ত্রিভুজ বারঅডিও ভিডিও পরীক্ষার সরঞ্জাম
কোণ ঘোরান	230°
পরীক্ষার সময়	3 বার
মাত্রা	240mmx 240mmx 600mm
ঐচ্ছিক	ভোল্টেজ পরীক্ষক সহ্য করা
