উৎপত্তি স্থল: | চীন |
পরিচিতিমুলক নাম: | HongCe |
সাক্ষ্যদান: | Third part calibration certificate(cost additional) |
মডেল নম্বার: | HDX1307 |
ন্যূনতম চাহিদার পরিমাণ: | 1 সেট |
---|---|
মূল্য: | Negotiatable |
প্যাকেজিং বিবরণ: | পাতলা পাতলা কাঠ |
ডেলিভারি সময়: | 10 কার্যদিবস |
পরিশোধের শর্ত: | টি/টি |
যোগানের ক্ষমতা: | প্রতি মাসে 20 সেট |
নাম: | কোল্ড বেন্ড টেস্ট যন্ত্রপাতি | স্ট্যান্ডার্ড: | IEC60811-1-4 ধারা 8.1 এবং 8.2 |
---|---|---|---|
ওয়ারেন্টি: | 1 বছর | স্টেশন: | 2 |
ম্যান্ড্রেল: | 13 পিসিএস | নমুনার বাহ্যিক ব্যাস: | 2.5 মিমি ~ 12.5 মিমি |
আবেদন: | কম তাপমাত্রায় নমন পরীক্ষা | অপারেশন পদ্ধতি: | ম্যানুয়াল |
লক্ষণীয় করা: | ম্যানুয়াল অপারেশন কোল্ড বেন্ড টেস্ট যন্ত্রপাতি,কেবল বেন্ড টেস্ট যন্ত্রপাতি |
তারের জন্য ম্যানুয়াল অপারেশন কোল্ড বেন্ড টেস্ট যন্ত্রপাতি বাহ্যিক ব্যাস 12.5 মিমি থেকে কম
8.1 নিরোধকের জন্য কম তাপমাত্রায় নমন পরীক্ষা
8.1.1 সাধারণ
এই পরীক্ষাটি সাধারণভাবে 12.5 মিমি পর্যন্ত বাহ্যিক ব্যাস সহ বৃত্তাকার ক্রস-সেকশনের কোরের জন্য এবং যখন ডাম্ব-বেল প্রস্তুত করা সম্ভব হয় না তখন সেক্টর-আকৃতির কোরের জন্য।তারের পরীক্ষার সরঞ্জাম
তারের ধরনের জন্য মান দ্বারা প্রয়োজন হলে, পরীক্ষাটি বড় কোরগুলিতে করা হবে।অন্যথায়, বৃহত্তর কোরের অন্তরণ সাব-ক্লজ 8.3-এ বর্ণিত প্রসারণ পরীক্ষার অধীন হবে।
8.1.2 নমুনা এবং পরীক্ষার টুকরা প্রস্তুত
পরীক্ষা করা প্রতিটি কোর উপযুক্ত দৈর্ঘ্যের দুটি নমুনা দ্বারা প্রতিনিধিত্ব করা হবে।কভারিং অপসারণের পরে, যদি থাকে, নমুনাগুলি পরীক্ষার টুকরা হিসাবে ব্যবহার করা হবে।তারের পরীক্ষার সরঞ্জাম
8.1.3 যন্ত্রপাতি
এই পরীক্ষার জন্য প্রস্তাবিত যন্ত্রপাতি চিত্র 1, পৃষ্ঠা 20-এ ব্যাখ্যা সহ উপস্থাপন করা হয়েছে।এটি মূলত একটি ঘূর্ণায়মান ম্যান্ড্রেল এবং পরীক্ষার টুকরোগুলির জন্য গাইডিং ডিভাইস নিয়ে গঠিত।তারের পরীক্ষার সরঞ্জাম
অন্যান্য একক-ম্যান্ড্রেল যন্ত্রপাতি, চিত্র 1-এ উপস্থাপিত একটির যথেষ্ট সমতুল্য, এছাড়াও ব্যবহার করা যেতে পারে।
পরীক্ষার আগে এবং চলাকালীন যন্ত্রপাতিটি একটি উপযুক্ত নিম্ন তাপমাত্রার ক্যাবিনেটে রাখা উচিত।
স্ট্যান্ডার্ড:IEC60811-1-4 ক্লজ 8.1 এবং 8.2, বৈদ্যুতিক এবং অপটিক্যাল তারের উপকরণগুলি অন্তরক এবং খাপ দেওয়ার জন্য সাধারণ পরীক্ষার পদ্ধতি- অংশ 1-4: সাধারণ প্রয়োগের পদ্ধতি- নিম্ন তাপমাত্রায় পরীক্ষা।
আবেদন:এই পরীক্ষাটি সাধারণভাবে 12.5 মিমি পর্যন্ত এবং সহ সামগ্রিক ব্যাসযুক্ত তারগুলির জন্য বা সমতল তারগুলির জন্য, 20 মিমি পর্যন্ত এবং সহ একটি প্রধান অক্ষের মাত্রা।তারের পরীক্ষার সরঞ্জাম
পরিক্ষা মূলক নমুনা:12.5 মিমি পর্যন্ত এবং সমতল ব্যাস সহ তারগুলি, বা সমতল তারগুলির জন্য, 20 মিমি পর্যন্ত এবং সহ একটি প্রধান অক্ষের মাত্রা।
বৈশিষ্ট্য:স্টেইনলেস স্টিলের তৈরি, 2টি স্টেশন, প্রসারিত হ্যান্ডেল দিয়ে সজ্জিত যা নিম্ন তাপমাত্রার চেম্বারের বাইরের সাথে সংযুক্ত করা যেতে পারে।
পরামিতি:
স্টেশন: 2
নমুনার ব্যাস: Φ2.5 মিমি ~12.5 মিমিতারের পরীক্ষার সরঞ্জাম
বাঁক সংখ্যা: 2 থেকে 10 বাঁক, এবং বাঁক সংখ্যা নিম্নলিখিত টেবিলে উল্লেখ করা হবে:
পরীক্ষার অংশের সামগ্রিক ব্যাস (ডি) (মিমি) | পালা পরিবর্তন সংখ্যা |
D≤2.5 | 10 |
2.5﹤d≤4.5 | 6 |
4.5﹤d≤6.5 | 4 |
6.5﹤d≤8.5 | 3 |
8.5﹤d | 2 |
পরীক্ষার শর্ত: ম্যান্ড্রেলের ব্যাস টেস্ট পিসের ব্যাসের 4 থেকে 5 গুণের মধ্যে হতে হবে।ম্যান্ড্রেল সহ স্ট্যান্ডার্ড সজ্জিত : Ф4,Ф5,Ф6,Ф7,Ф8,Ф10,Ф12,Ф14,Ф16,Ф18,Ф20,Ф24,Ф37.5 মিমি
ঘূর্ণন গতি: 5S/ টার্ন, ম্যানুয়াল নিয়ন্ত্রণতারের পরীক্ষার সরঞ্জাম
পাইপের ব্যাস: Ф3.5,Ф6,Ф10,Ф12,Ф16মিমি, প্রতিটি দুটি টুকরা

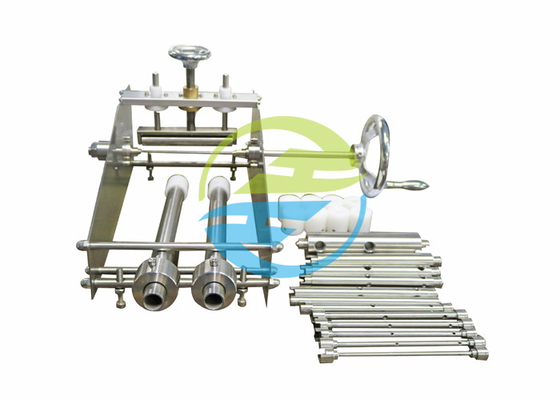

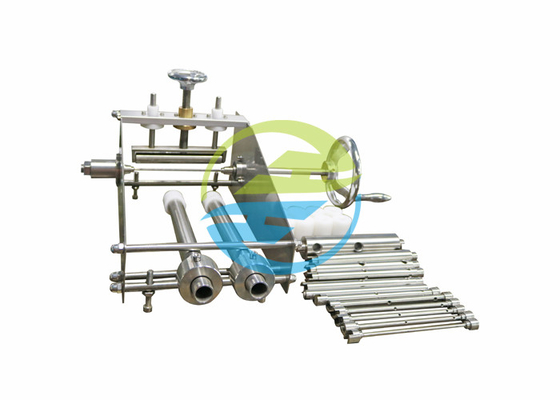

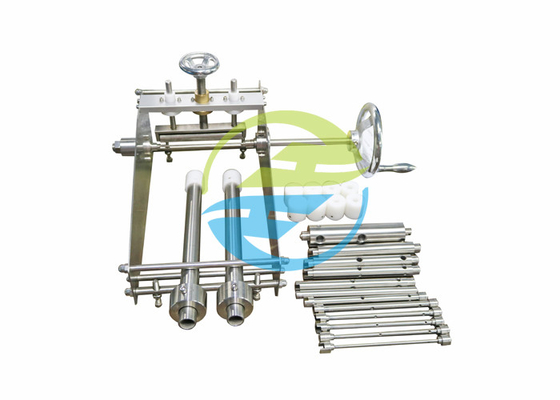

রেফারেন্সের জন্য ছবি:
