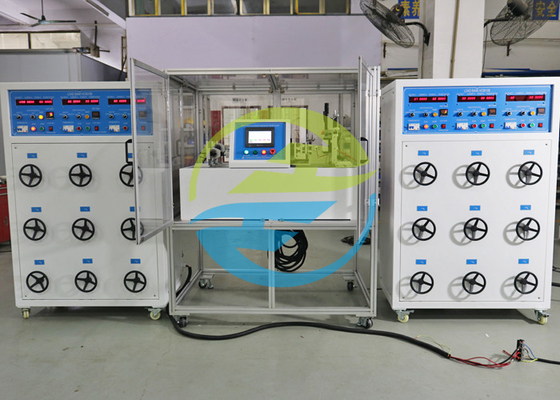

IEC60669-1 সুইচ প্লাগ সকেট এন্ডুরেন্স টেস্টার এবং লোড ব্যাঙ্ক সেট 6 স্টেশন

IEC60669-1 সুইচ প্লাগ সকেট এন্ডুরেন্স টেস্টার এবং লোড ব্যাঙ্ক সেট, 6 স্টেশন

ভূমিকা:

প্লাগ এবং সকেট সহনশীলতা পরীক্ষার মেশিনটি IEC60884-1 এবং ইত্যাদির সংশ্লিষ্ট ধারাগুলির প্রয়োজনীয়তা অনুসারে ডিজাইন করা হয়েছে, যা পরিবারের এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেটের জীবন মূল্যায়ন করতে ব্যবহৃত হয়।লোড ক্যাবিনেটের সাথে সংযুক্ত, প্লাগ এবং সকেটের বৈদ্যুতিক জীবন পরীক্ষা মান অনুযায়ী পরীক্ষা করা যেতে পারে।বৈদ্যুতিক আনুষাঙ্গিক প্রস্তুতকারক, গৃহস্থালী যন্ত্রপাতি প্রস্তুতকারক এবং গুণমান পরিদর্শন বিভাগের দ্বারা পণ্যের গুণমান পরিদর্শনের জন্য এটি একটি প্রয়োজনীয় পরীক্ষা মেশিন।
ফিক্সচার পরিবর্তন করে, এই মেশিনটি বোতাম সুইচ, রকার সুইচ, টগল সুইচ, রোটারি সুইচ এবং অন্যান্য সুইচ এবং প্লাগ এবং সকেটের জীবন পরীক্ষা করতে পারে।
এই লোড ক্যাবিনেট আউটপুট করতে পারেনপ্রতিরোধী, প্রবর্তক এবং ক্যাপাসিটিভলোডপরীক্ষা ডিভাইসে সুন্দর চেহারা, যুক্তিসঙ্গত বিন্যাস, সহজ অপারেশন এবং সুবিধাজনক রক্ষণাবেক্ষণের সুবিধা রয়েছে।

ধৈর্য পরীক্ষার জন্য প্লাগ সকেট পরীক্ষক স্যুইচ করুন:

স্ট্যান্ডার্ড:IEC 60884-1 2013 clause 20, 21, CISPR 14-1, IEC 61058-1, IEC60669-1 ইত্যাদি।

আবেদন:এই ডিভাইসটি গৃহস্থালী এবং অনুরূপ উদ্দেশ্যে স্থির বৈদ্যুতিক যন্ত্রের সুইচ, প্লাগ এবং সকেট, অন-অফ ক্ষমতার জন্য কাপলার, ব্রেকিং ক্ষমতা এবং স্বাভাবিক অপারেশন লাইফ টেস্টের জন্য ব্যবহৃত হয়।সুইচ, প্লাগ বা সকেট স্বাভাবিক ব্যবহার সহ্য করতে পারে কিনা তা যাচাই করতে, স্বাভাবিক অপারেশনের অধীনে কোনো যান্ত্রিক ক্ষতি বা বৈদ্যুতিক ক্লান্তি ব্যর্থতা, কোনো যোগাযোগের আনুগত্যের ঘটনা বা দীর্ঘমেয়াদী বন্ধ বা সংযোগ বিচ্ছিন্ন হওয়ার ঘটনা, অতিরিক্ত পরিধান বা অন্যান্য ক্ষতিকারক পরিণতি কিনা তা পরীক্ষা করতে।

পরিক্ষা মূলক নমুনা:গৃহস্থালী বা অনুরূপ উদ্দেশ্যে সুইচ, প্লাগ, সকেট, কাপলার

বৈশিষ্ট্য:অ্যালুমিনিয়াম খাদ ফ্রেম, স্টেইনলেস স্টীল সিলিং প্লেট, সার্ভো মোটর দ্বারা চালিত, নির্ভুল বল স্ক্রু এবং সিঙ্ক্রোনাস বেল্ট ড্রাইভ, 7 ইঞ্চি রঙের টাচ স্ক্রিন অপারেশন এবং শক্তিশালী ডিজিটাল ডিসপ্লে ফাংশন, পিএলসি নিয়ন্ত্রণ ব্যবস্থা ব্যবহার করে।বোতাম সুইচ, টগল সুইচ, রকার সুইচ, রোটারি সুইচ, প্লাগ এবং সকেটে লিফ্ট পরীক্ষা করতে পারে।সংশ্লিষ্ট নিয়ন্ত্রণ ব্যবস্থার সাথে, লোডের সাথে লোডিং পরীক্ষা করতে পারে (প্রতিরোধী, প্রবর্তক এবং ক্যাপাসিটিভ)।পূর্বনির্ধারিত পরীক্ষার সময়, পরিবাহিত বর্তমান সময় (খোলার সময়), পরীক্ষার গতি, পরীক্ষার ট্রিপ এবং ঘূর্ণন কোণ (15 কোণ পর্যন্ত)।বর্তমান প্রদর্শন ফাংশন সহ, পরিবাহী বর্তমান প্রদর্শন করতে পারেন.

পরামিতি:

লোড ব্যাঙ্ক HC9915B:

স্ট্যান্ডার্ড:IEC 60884-1 2013 ধারা 20 এবং 21, IEC 60950-1, IEC 60598-1, IEC61058-1, IEC60669-1 ইত্যাদি

আবেদন:এই ডিভাইসটি গৃহস্থালী এবং অনুরূপ উদ্দেশ্যে স্থির বৈদ্যুতিক যন্ত্রের সুইচ, প্লাগ এবং সকেট, অন-অফ ক্ষমতার জন্য কাপলার, ব্রেকিং ক্ষমতা এবং স্বাভাবিক অপারেশন লাইফ টেস্টের জন্য ব্যবহৃত হয়।

পরিক্ষা মূলক নমুনা:গৃহস্থালী বা অনুরূপ উদ্দেশ্যে সুইচ, প্লাগ, সকেট

বৈশিষ্ট্য:এই ডিভাইসটি নীল ফ্রেমওয়ার্ক এবং ধূসর কভার সহ।এই যন্ত্রের শীর্ষে হল অপারেশন কন্ট্রোল প্যানেল যার উপর বিদ্যুৎ সরবরাহ নিয়ন্ত্রণ, বৈদ্যুতিক ক্ষমতা রূপান্তর এবং লোড টাইপ রূপান্তরের জন্য সুইচ রয়েছে।এছাড়াও রয়েছে কারেন্ট এবং ভোল্টেজের সাথে পাওয়ার এবং স্টার্ট এবং স্টপের বোতাম, অ্যালার্ম, স্ট্যাটাস ইন্ডিকেটর লাইট ইত্যাদি সংযোগের মিটার প্রদর্শনকারী।নীচে আউটপুট ভোল্টেজ সামঞ্জস্যের জন্য, বর্তমান সামঞ্জস্যের জন্য এবং ইন্ডাকট্যান্স সামঞ্জস্যের জন্য অনুযায়ী knobs আছে।তিনটি স্টেশন রয়েছে, প্রতিটি স্টেশনে প্রতিরোধী, প্রবর্তক এবং ক্যাপাসিটিভ লোড পরীক্ষার কাজ রয়েছে।স্থানান্তরকারী সুইচ দ্বারা লোড পরীক্ষার ধরনের নির্বাচন করা যেতে পারে।ভিতরের লোড বাক্সটি প্রবল বাতাসের সংবহন দ্বারা ঠান্ডা হয়।লোড বক্সের নীচে টার্মিনাল রয়েছে যার মাধ্যমে লোড বক্সটি তারের ব্যবহার করে সুইচ এবং প্লাগ-সকেট সহনশীলতা পরীক্ষকের সাথে সংযুক্ত করা যেতে পারে।পরীক্ষার প্রক্রিয়া চলাকালীন, সরঞ্জামগুলি কারেন্ট এবং ভোল্টেজের পাশাপাশি পাওয়ার আউটপুট করে।

পরামিতি:

1. পাওয়ার সাপ্লাই: 3ফেজ 4 তারের AC 380V 50Hz
2. স্টেশন: 3টি স্টেশন
3. ডিজিটাল ভোল্টেজ মিটার: 0~300V, নির্ভুলতা: ±0.5%
4. ডিজিটাল অ্যাম্পিয়ার মিটার: 0~30A, নির্ভুলতা: ±0.5%
5. ডিজিটাল পাওয়ার মিটার: 0~10KW, নির্ভুলতা: ±0.5%
6. ডিজিটাল পাওয়ার ফ্যাক্টর মিটার: 0.3~0.98, নির্ভুলতা: ±0.5%
7. লোড পদ্ধতি: প্রতিরোধক, প্রবর্তক এবং ক্যাপাসিটিভ লোড।থ্রি ইন ওয়ান, কনভার্টেবল
8. ক্যাপাসিটি লোড: 70uf,140uf,7.3uf বেছে নেওয়া যেতে পারে
9. লোড আউটপুট: প্রতিটি শক্তি এবং ব্যবধান শক্তি নির্বাচন করা যেতে পারে
10. কাউন্টার: 0~999999, প্রিসেট
11. লোড ক্ষমতা: 3*10KVA
12. সর্বোচ্চআউটপুট বর্তমানের: 30A, যখন এটি 32A অতিক্রম করে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়
13. সর্বোচ্চআউটপুট ভোল্টেজের: 300V, যখন এটি 305V অতিক্রম করে, এটি স্বয়ংক্রিয়ভাবে বন্ধ হয়ে যায়
14. কাজের পরিবেশ: 80~106kpa, 5~40℃, (20~90)% RH

15. জায়গা ব্যবহার করা: কোন হিংস্র ঝাঁকুনি, ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ এবং ধুলো ছাড়া, কোন বিস্ফোরক বা ক্ষয়কারী গ্যাস নেই।
