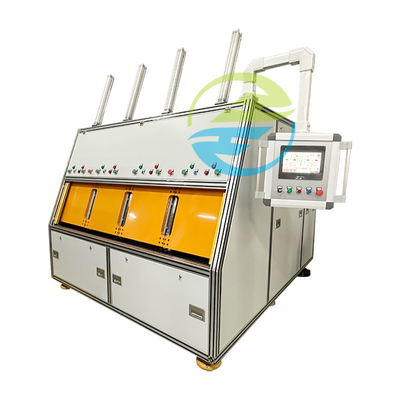

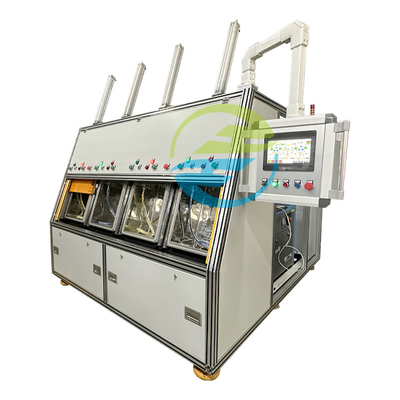

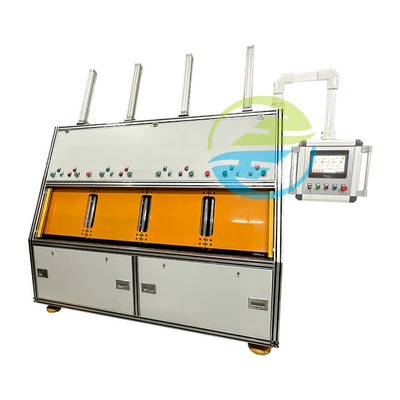

অটোমোবাইল এয়ার কন্ডিশনার কম্প্রেসার জন্য চার চেম্বার হাইড্রোজেন এবং নাইট্রোজেন ফুটো সনাক্তকরণ সিস্টেম

অটোমোবাইল এয়ার কন্ডিশনার কম্প্রেসার জন্য চার চেম্বার হাইড্রোজেন এবং নাইট্রোজেন ফুটো সনাক্তকরণ সিস্টেম

আমিপ্রডাক্টের ভূমিকা

চারটি ট্যাঙ্কের হাইড্রোজেন নাইট্রোজেন ফুটো সনাক্তকরণ সিস্টেম একটি ডিভাইস যা অটোমোবাইল অংশ বা অন্যান্য সরঞ্জামগুলিতে গ্যাস ফুটো সনাক্ত করতে ব্যবহৃত হয়।এটি সাধারণত চারটি সিলযুক্ত পরীক্ষার বাক্স এবং সংশ্লিষ্ট সনাক্তকরণ ডিভাইস নিয়ে গঠিত. ব্যবহারের সময়, পরীক্ষার জন্য অংশগুলিকে পরীক্ষার বাক্সে রাখুন এবং তারপরে হাইড্রোজেন এবং নাইট্রোজেন গ্যাস মিশ্রণটি ইনজেকশন করে কোনও গ্যাস ফুটো আছে কিনা তা সনাক্ত করুন।

এই ফুটো সনাক্তকরণ সিস্টেমটি হাইড্রোজেন এবং নাইট্রোজেন গ্যাসের মিশ্রণকে সনাক্তকরণ মাধ্যম হিসাবে ব্যবহার করে কারণ হাইড্রোজেন অত্যন্ত প্রবেশযোগ্য, যা ছোট ফুটো সনাক্ত করা সহজ করে তোলে।পরীক্ষার চেম্বারে গ্যাস পরীক্ষার জন্য উপাদান পৃষ্ঠের ফুটো বিন্দু সঙ্গে মিথস্ক্রিয়া হবে, এবং যদি কোনও ফুটো থাকে, গ্যাসটি সনাক্তকরণ ডিভাইস দ্বারা সনাক্ত করা হবে।

হাইড্রোজেন এবং নাইট্রোজেনের ফাঁস সনাক্তকরণের মৌলিক নীতি অনুসারে, হাইড্রোজেন এবং নাইট্রোজেন একটি ভ্যাকুয়াম চেম্বারে ওয়ার্কপিস পূরণ করার জন্য ট্রেসার গ্যাস হিসাবে ব্যবহৃত হয়। তারপর,হাইড্রোজেন এবং নাইট্রোজেন ফুটো ডিটেক্টর দ্রুত এবং সঠিকভাবে উচ্চ নির্ভুলতা সঙ্গে workpiece এর ফুটো অবস্থা নির্ধারণ করতে পারেন.

পিঅ্যারামেটার

কাজের প্রক্রিয়া

1ওয়ার্কপিস ইনস্টলেশন এবং ভ্যাকুয়াম বক্স বন্ধঃ

a. অপারেটর ওয়ার্কপিসটি ভ্যাকুয়াম চেম্বারে রাখে, ওয়ার্কপিসের ইন্টারফেসটি ভ্যাকুয়াম চেম্বারের ভিতরে দ্রুত সংযোগকারী দিয়ে সংযুক্ত করে এবং স্টার্ট বোতামটি চাপে।

b. স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম চেম্বার বন্ধ করুন, এবং সনাক্তকরণ চক্র অবিলম্বে শুরু হয়।

দ্রষ্টব্যঃ ভ্যাকুয়াম চেম্বারের উভয় পাশেই গ্রিট রক্ষাকারীগুলি ইনস্টল করা হয়। ভ্যাকুয়াম চেম্বারের দরজা বন্ধ করার সময়,নিশ্চিত করুন যে বন্ধ করার এলাকায় ভ্যাকুয়াম চেম্বারের গতিবিধিতে হস্তক্ষেপ করে এমন কোনও বস্তু নেই.

2ভ্যাকুয়াম চেম্বার ভ্যাকুয়াম এবং ওয়ার্কপিস ভ্যাকুয়ামঃ

a. ভ্যাকুয়াম চেম্বারটি স্বয়ংক্রিয়ভাবে ভ্যাকুয়াম স্তরটি সেট খোলার চাপে না পৌঁছানো পর্যন্ত ভ্যাকুয়াম চেম্বারটি ভ্যাকুয়াম করুন।

b. একই সময়ে, স্বয়ংক্রিয়ভাবে ওয়ার্কপিসকে ভ্যাকুয়াম করুন যতক্ষণ না ওয়ার্কপিসের অভ্যন্তরে ভ্যাকুয়াম স্তর সেট ভ্যাকুয়াম মান পৌঁছায়।

3. ওয়ার্কপিস হাইড্রোজেন নাইট্রোজেন ফিলিং, মাঝারি ফুটো এবং সূক্ষ্ম ফুটো সনাক্তকরণ

a. স্বয়ংক্রিয়ভাবে ওয়ার্কপিসকে হাইড্রোজেন এবং নাইট্রোজেন গ্যাস দিয়ে সেট চাপে পূরণ করুন যতক্ষণ না ওয়ার্কপিসের অভ্যন্তরে চাপ সেট মান পৌঁছায়।

b. মাঝারি ফুটো সনাক্তকরণঃ হাইড্রোজেন এবং নাইট্রোজেন ভরাট শেষ হওয়ার পরে, ওয়ার্কপিসটি স্বয়ংক্রিয়ভাবে চাপের অধীনে রাখা হয়,এবং মধ্যম ফুটো আছে কিনা workpiece ভিতরে চাপ ড্রপ মান উপর ভিত্তি করে নির্ধারিত হয়:

যদি workpiece ভিতরে চাপ ড্রপ মান সেট পরিসীমা অতিক্রম করে, ফুটো সনাক্তকরণ প্রক্রিয়া শেষ হবে, এবং অপারেশন ইন্টারফেস মাঝারি ফুটো নির্দেশ করবে এবং গ্যাস পুনরুদ্ধার করবে।

গ. মাঝারি ফুটো শেষ হওয়ার পর, মাইক্রো ফুটো বিচার করুনঃ

যদি ফুটো ডিটেক্টর ভ্যাকুয়াম চেম্বারে সেট মান অতিক্রম একটি হাইড্রোজেন এবং নাইট্রোজেন সংকেত সনাক্ত করে, এটি workpiece মধ্যে সূক্ষ্ম ফুটো আছে যে ইঙ্গিত,এবং অপারেশন ইন্টারফেসে একটি সূক্ষ্ম ফুটো ইঙ্গিত সংকেত প্রদান করা হয়.

যদি ফুটো ডিটেক্টর ভ্যাকুয়াম চেম্বারে সেট মান অতিক্রম হাইড্রোজেন এবং নাইট্রোজেন সংকেত সনাক্ত না করে, এটি নির্দেশ করে যে workpiece পরিদর্শন পাস করেছে,এবং অপারেশন ইন্টারফেসে একটি যোগ্য সংকেত প্রদান করা হয়.

4. ভ্যাকুয়াম চেম্বার inflation

a. স্বয়ংক্রিয়ভাবে বায়ুমণ্ডল দিয়ে ভ্যাকুয়াম চেম্বার পূরণ করুন।

b. একই সময়ে, ওয়ার্কপিসের ভিতরে হাইড্রোজেন এবং নাইট্রোজেন স্বয়ংক্রিয়ভাবে পুনরুদ্ধার করা হয়।

5. ওয়ার্কপিসের আনলোডিং

a. যদি পরীক্ষাটি অনুমোদিত হয়ঃ

ভ্যাকুয়াম চেম্বারের দরজা স্বয়ংক্রিয়ভাবে খোলে। অপারেটর চেম্বারের ভিতরে জয়েন্টটি ওয়ার্কপিসের ইন্টারফেস থেকে বিচ্ছিন্ন করে।

b. পরীক্ষা ব্যর্থ হলেঃ

ম্যানুয়ালি কনফার্ম বোতাম টিপুন এবং ভ্যাকুয়াম চেম্বারের দরজা স্বয়ংক্রিয়ভাবে খুলবে। অপারেটর বক্সের ভিতরে জয়েন্টটি ওয়ার্কপিসের ইন্টারফেস থেকে বিচ্ছিন্ন করে।

c. যদি সনাক্তকরণ প্রক্রিয়া চলাকালীন একটি অ্যালার্ম ঘটেঃ

ম্যানুয়ালি নিশ্চিতকরণ বোতাম টিপুন। ভ্যাকুয়াম চেম্বারের দরজা স্বয়ংক্রিয়ভাবে খোলে। অ্যালার্মের অবস্থা পরিষ্কার করতে টাচ স্ক্রিনে ত্রুটি বার্তা প্রম্পট টিপুন, এবং তারপরে ওয়ার্কপিসটি পুনরায় পরীক্ষা করুন।

দ্রষ্টব্যঃ ফুটো সনাক্তকরণের সাথে পণ্যগুলি বাছাই করার জন্যঃ 1. একটি ওয়ার্কপিস বের করুন এবং একটি ওয়ার্কপিস ছেড়ে দিন। 2. স্বাভাবিক অপারেটিং পদ্ধতি অনুসারে চেম্বারে থাকা একটি ওয়ার্কপিস পরীক্ষা চালিয়ে যান।এই চক্র একটি নির্দিষ্ট ফুটো workpiece সনাক্ত করা হয় পর্যন্ত অব্যাহত.
