ওজন 4N, 20N, 30N, 50N প্লাগ সকেট পরীক্ষক স্টেইনলেস স্টীল প্লাগ দৃঢ়তা পরীক্ষা ডিভাইস

 ওজন 4N, 20N, 30N, 50N প্লাগ সকেট পরীক্ষক স্টেইনলেস স্টীল প্লাগ দৃঢ়তা পরীক্ষা ডিভাইস

স্ট্যান্ডার্ডসঙ্গেপ্লাগ সকেট পরীক্ষক:

আইইসি ৬০৮৮৪-১ "হাউজিং এবং অনুরূপ উদ্দেশ্যে প্লাগ এবং সকেট-আউটলেট ∙ পার্ট ১ঃ সাধারণ প্রয়োজনীয়তা" ধারা ২৪।10, চিত্র ৩০

স্ট্যান্ডার্ড বর্ণনাসঙ্গেপ্লাগ সকেট পরীক্ষক:

প্লাগটি একটি শক্ত ইস্পাত প্লেটের উপর স্থাপন করা হয় যা প্লাগের পিনগুলির জন্য উপযুক্ত গর্ত দিয়ে সজ্জিত, যেমন চিত্র 30 এর উদাহরণে দেখানো হয়েছে।

গর্তের কেন্দ্রের মধ্যে দূরত্ব (উদাহরণস্বরূপ,d1 এবং d2) প্লাগের স্ট্যান্ডার্ড শীটের প্রতিটি পিনের ক্রস-সেকশন এলাকার চারপাশে পরিবেষ্টিত বৃত্তের কেন্দ্রগুলির মধ্যে দূরত্বের সমান হবে.

প্রতিটি গর্তের ব্যাসার্ধ পিনের ক্রস-সেকশন এলাকা এবং (6 ± 0,5) মিমি জুড়ে পরিবেষ্টিত বৃত্তের সমান হবে।

প্লাগটি ইস্পাত প্লেটের উপর এমনভাবে স্থাপন করা হয় যাতে পিনগুলিকে ঘিরে থাকা বৃত্তগুলির কেন্দ্রগুলি গর্তগুলির কেন্দ্রগুলির সাথে মিলিত হয়।

টেবিল ১৬-এ প্রদত্ত সর্বোচ্চ টেনে নেওয়ার শক্তির সমান একটি টান P, পিনের লম্বা অক্ষের দিকের দিকে প্রতি পিনের উপর 1 মিনিটের জন্য, ঝাঁকুনি ছাড়াই প্রয়োগ করা হয়।

তাপমাত্রা (70 ± 2) ডিগ্রি সেলসিয়াস তাপমাত্রায় একটি হিটিং ক্যাবিনেটের মধ্যে টান প্রয়োগ করা হয়, প্লাগটি হিটিং ক্যাবিনেটে স্থাপন করার পরে 1 ঘন্টা।

পরীক্ষার পর, প্লাগটিকে পরিবেষ্টিত তাপমাত্রায় ঠান্ডা হতে দেওয়া হয় এবং এটি নিশ্চিত করা হয় যে প্লাগের দেহে কোনও পিন 1 মিমি এর বেশি স্থানান্তরিত হয়নি।

পরীক্ষার নমুনাসঙ্গেপ্লাগ সকেট পরীক্ষক:প্লাগ, পিন

পরামিতিসঙ্গেপ্লাগ সকেট পরীক্ষক:

প্রয়োগসঙ্গেপ্লাগ সকেট পরীক্ষক:

প্লাগ এবং প্লাগ পিনগুলির দৃ firm়তা পরীক্ষা করতে ব্যবহৃত হয়। প্লাগ পিনগুলির জন্য গর্তযুক্ত একটি শক্ত স্টিলের প্লেটে প্লাগটি স্থাপন করা হয়।গর্ত কেন্দ্রের মধ্যে দূরত্ব প্লাগ মানক শীট প্রতিটি পিনের ক্রস-অংশের এলাকার circumscribed বৃত্তের কেন্দ্রের মধ্যে দূরত্বের সমান হওয়া উচিত.

পরীক্ষার পদ্ধতিসঙ্গেপ্লাগ সকেট পরীক্ষকঃ

1প্রথম ব্যবহারের আগে, ব্যবহারকারীকে পরীক্ষার যন্ত্রটি আরও কার্যকর এবং সঠিকভাবে ব্যবহার এবং পরীক্ষা সম্পন্ন করার জন্য প্রাসঙ্গিক মানগুলি সম্পর্কে পরিচিত হওয়া উচিত।

2. প্লাগটি স্টিলের প্লেটে এমনভাবে স্থাপন করা হয় যাতে পিনগুলিকে ঘিরে থাকা বৃত্তগুলির কেন্দ্রগুলি গর্তগুলির কেন্দ্রগুলির সাথে মিলিত হয়।তারপর পিনের লম্বীয় অক্ষের দিকের সকেট মধ্যে পরীক্ষা প্লাগ সন্নিবেশ করান. তারপরে প্লাগটি তাপমাত্রা (70 ± 2) °C সহ হিটিং ক্যাবিনেটে স্থাপন করা হয়, 1 ঘন্টা পরে, হিটিং ক্যাবিনেটের ভিতরে একটি টান শক্তি প্রয়োগ করা হয়

3. প্লাগ আকৃতি অনুযায়ী clamping ফিক্সচার চয়ন করুন, এবং এটি প্লাগ সঙ্গে দৃঢ়ভাবে সংযুক্ত করা (একটি টান শক্তি প্রয়োগ যখন এটি loosen হবে না নিশ্চিত)

4টেবিল ১৬-এ প্রদত্ত সর্বাধিক টেনে আনার শক্তি অনুযায়ী টানার শক্তি ওজন নির্বাচন করুন (সুপারপজিশন দ্বারা অর্জন করা যেতে পারে), ওজনটি ক্ল্যাম্পের রিংয়ে হুক করা হয়, সাবধানে পরিচালনা করুন,এবং বিস্ফোরক উত্তেজনা সৃষ্টি করবেন না.

5পরীক্ষার পর, প্রতিটি প্লাগ পিনের উপর 1 মিনিটের জন্য শক্তি প্রয়োগ করা হয়।প্লাগটি পরিবেষ্টিত তাপমাত্রায় শীতল হতে দেওয়া হয় এবং এটি যাচাই করা উচিত যে প্লাগের দেহের কোনও প্লাগ পিনের স্থানচ্যুতি 1 মিমি অতিক্রম করা উচিত নয়।.

6পরীক্ষা শেষ হওয়ার পর ডিভাইস পরিষ্কার এবং সকেট রক্ষণাবেক্ষণের দিকে মনোযোগ দিন।

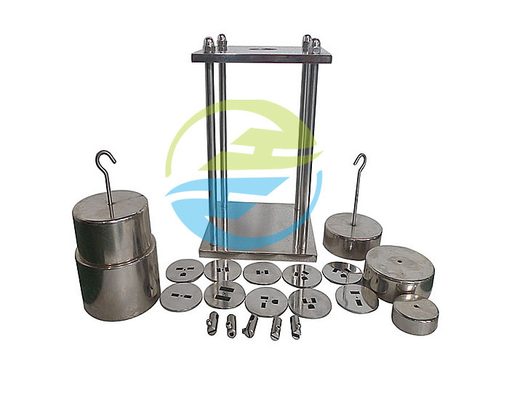

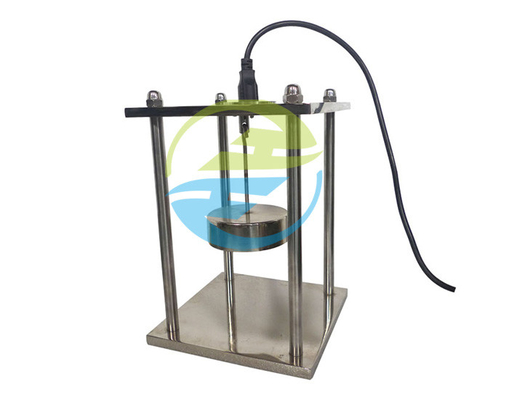

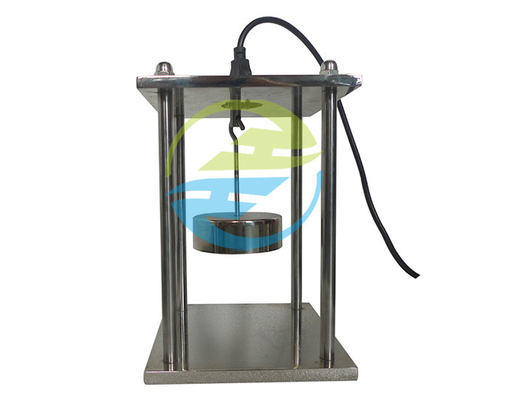

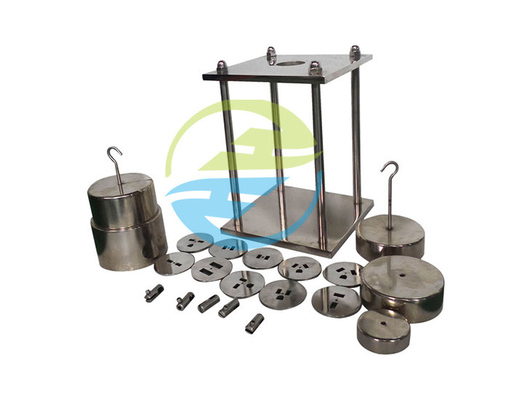

ছবির দৃশ্যসঙ্গেপ্লাগ সকেট পরীক্ষকঃ
