রিলে টেস্ট বেঞ্চ
Created with Pixso.

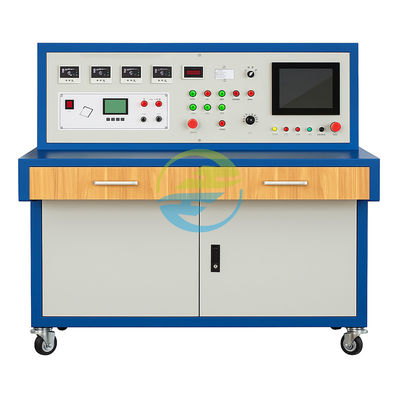

IEC 61810 অনুবর্তী রিলে পরীক্ষা বেঞ্চ, AC380V ইনপুট এবং 0.2 লেভেল নির্ভুলতা সহ

IEC 61810 অনুবর্তী রিলে পরীক্ষা বেঞ্চ, AC380V ইনপুট এবং 0.2 লেভেল নির্ভুলতা সহ

ব্র্যান্ড নাম: HongCe
মডেল নম্বর: hcrtb-004
MOQ.: 1 set
মূল্য: আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী: L/C, T/T
সরবরাহের ক্ষমতা: 10 sets per month
বিস্তারিত তথ্য
উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
Calibration certificate(cost additional)
Packaging Details:
Plywood
বিশেষভাবে তুলে ধরা:

IEC 61810 অনুবর্তী রিলে পরীক্ষা বেঞ্চ

,

AC380V ইনপুট রিলে পরীক্ষা বেঞ্চ

,

0.2 লেভেল নির্ভুলতা সম্পন্ন রিলে পরীক্ষা বেঞ্চ

পণ্যের বর্ণনা

পণ্যের বর্ণনা
এইচসিআরটিবি-০০৪ রিলে টেস্ট বেঞ্চটি বিভিন্ন রিলে এবং সুইচিং উপাদানগুলির পারফরম্যান্স পরীক্ষার জন্য ডিজাইন করা একটি উচ্চ-নির্ভুলতা, ইন্টিগ্রেটেড বৈদ্যুতিক উপাদান পরীক্ষক।এটি স্বয়ংক্রিয়ভাবে পরীক্ষা তথ্য সংগ্রহ এবং প্রক্রিয়া, এবং একই সাথে প্রদর্শন, প্রতিবেদন তৈরি করে, এবং ডেটা মুদ্রণ করে। এটি সুবিধাজনক অপারেশন এবং নির্ভরযোগ্য পরীক্ষার ফলাফল সরবরাহ করে, বৈদ্যুতিক উপাদানগুলির বিস্তৃত পরীক্ষার চাহিদা পূরণ করে।



পণ্য অ্যাপ্লিকেশন

  • এটি প্রধানত রেলপথ এবং সাবওয়ে যানবাহনে ব্যবহৃত হয়। It performs operating performance tests (such as pull-in and drop-out value measurements) and parameter adjustments on contact-based electrical switching components such as AC/DC electromagnetic contactors, মধ্যবর্তী রিলে, ভোল্টেজ রিলে, বর্তমান রিলে, তাপ রিলে, বায়ু সুইচ, এবং সময় রিলে উপাদান কর্মক্ষমতা মান পূরণ নিশ্চিত করতে।



পণ্যের হাইলাইটস

  • বিস্তৃত পরীক্ষাঃ প্রাথমিক পরামিতিগুলি যেমন মধ্যবর্তী রিলে এবং যোগাযোগকারীদের টান-ইন / ড্রপ-আউট / হোল্ডিং মান, রিলে ট্রিপ ওভারহিট / ওভারকরেন্ট মান এবং রিলে ট্রিপ সময়গুলি অন্তর্ভুক্ত করে,বিভিন্ন উপাদান প্রকারের পরীক্ষার চাহিদা পূরণ.
  • উচ্চ স্বয়ংক্রিয়তা এবং দক্ষতাঃ স্বয়ংক্রিয়ভাবে ডেটা অধিগ্রহণ, প্রক্রিয়াকরণ, প্রদর্শন এবং প্রতিবেদন মুদ্রণ সম্পন্ন করে, ম্যানুয়াল অপারেশন হ্রাস করে এবং পরীক্ষার দক্ষতা এবং ডেটা নির্ভুলতা উন্নত করে।
  • নমনীয় আউটপুট রেঞ্জঃ DC 0-150V, DC 0-48V, এবং AC 0-400V সহ একাধিক ভোল্টেজ আউটপুট সরবরাহ করে,বিভিন্ন উপাদানগুলির ভোল্টেজ / বর্তমানের প্রয়োজনীয়তা পূরণ করতে এবং শক্তিশালী সামঞ্জস্যতা সরবরাহ করতে.
  • উচ্চ-নির্ভুলতা পরিমাপঃ 0.2-স্তরের নির্ভুলতার নকশা ব্যবহার করে, এটি পরিমাপের জন্য সর্বনিম্ন পরিমাপ ত্রুটি নিশ্চিত করে যেমন যোগাযোগ প্রতিরোধের, নিরোধক প্রতিরোধের, এবং কয়েল প্রতিরোধের,তথ্যের উচ্চ নির্ভরযোগ্যতা নিশ্চিত করা.



আন্তর্জাতিক রেফারেন্স স্ট্যান্ডার্ড

আইইসি ৬১৮১০-১ "রেলী এবং কন্টাক্টর - পার্ট ১ঃ সাধারণ বিধান"

  • ধারা প্রয়োজনীয়তাঃ এই স্ট্যান্ডার্ডটি রিলে এবং কন্টাক্টর পরীক্ষার জন্য সাধারণ পরিভাষা, সংজ্ঞা এবং মৌলিক পদ্ধতি নির্দিষ্ট করে।এই পণ্যটির পরীক্ষার পদ্ধতিগুলি এই মানদণ্ডে বর্ণিত বৈদ্যুতিক উপাদানগুলির পারফরম্যান্স পরীক্ষার জন্য সাধারণ স্পেসিফিকেশনগুলি মেনে চলে.

আইইসি ৬১৮১০-৩ "রেলী এবং কন্টাক্টর - পার্ট ৩ঃ ইলেক্ট্রোম্যাগনেটিক রেলির পরীক্ষার পদ্ধতি"

  • ধারা প্রয়োজনীয়তাঃ ইলেক্ট্রোম্যাগনেটিক রিলেগুলির মূল পরামিতিগুলির জন্য পরীক্ষার পদ্ধতিগুলি নির্দিষ্ট করে, যেমন অপারেট মান, মুক্তি মান এবং ধরে রাখার মান।এই পণ্যটির মধ্যবর্তী রিলে এবং এসি/ডিসি যোগাযোগকারীদের অপারেটিং পারফরম্যান্স পরীক্ষা এই ধারাতে পরীক্ষার মান সম্পূর্ণরূপে মেনে চলে.

আইইসি ৬০৯৪৭-৫-১ "নিম্ন ভোল্টেজ সুইচ এবং নিয়ন্ত্রণ সরঞ্জাম - অংশ ৫-১ঃ নিয়ন্ত্রণ সার্কিট ডিভাইস এবং সুইচিং উপাদান"

  • ধারা প্রয়োজনীয়তাঃ নিয়ন্ত্রণ সার্কিটের রিলে এবং টাইম রিলে এর মতো উপাদানগুলির জন্য পরীক্ষার প্রয়োজনীয়তা নির্দিষ্ট করে।এই পণ্যটির টাইম রিলে অপারেটিং টাইম টেস্ট এবং যোগাযোগ প্রতিরোধের পরিমাপ ফাংশন এই মানের বিস্তারিত প্রয়োজনীয়তা পূরণ.



প্রযুক্তিগত পরামিতি

শ্রেণী নির্দিষ্ট পরামিতি
ইনপুট পাওয়ার ভোল্টেজঃ AC380V (± 10%); ফ্রিকোয়েন্সিঃ 50HZ; ইনপুট পাওয়ারঃ 15KVA
কন্টাক্টরগুলির জন্য ইন্টারফেস আউটপুট ভোল্টেজ ১ঃ DC ০১৫০ ভি (অনন্ত নিয়ন্ত্রনযোগ্য), বর্তমানঃ ০-২০ এ;
আউটপুট ভোল্টেজ ২ঃ DC ০৪৮ ভি (নিরন্তর নিয়ন্ত্রিত), বর্তমানঃ ০-২০ এ
রিলেগুলির জন্য ইন্টারফেস আউটপুট ভোল্টেজ ১ঃ DC ০১৫০ ভি (অনন্ত নিয়ন্ত্রনযোগ্য), বর্তমানঃ ০-২০ এ;
আউটপুট ভোল্টেজ ২ঃ DC ০৪৮ ভি (অবিচ্ছিন্নভাবে নিয়ন্ত্রিত), বর্তমানঃ ০-২০ এ;
আউটপুট ভোল্টেজ ৩ঃ এসি ০৪০০ ভোল্টেজ (নিরন্তর নিয়ন্ত্রিত), বর্তমানঃ ০-৩০ এ;
ইন্টারফেসের ধরনঃ সাধারণ সংযোগ (২০ জোড়া এক গ্রুপ), প্লাগ-ইন ধরন (২০ জোড়া এক গ্রুপ)
এয়ার সুইচগুলির জন্য ইন্টারফেস আউটপুট বর্তমানঃ 0-100A, ত্রুটি < 0.2%; ইন্টারফেসের সংখ্যাঃ 5 জোড়া 1 গ্রুপ
সময় পরিমাপ ব্যাপ্তিঃ ০১০ এস
যোগাযোগ প্রতিরোধের পরিমাপ পরিসীমাঃ ০৫ কেওএম
আইসোলেশন প্রতিরোধের পরিমাপ পরিসীমাঃ ০ ০২০০ এমও
কয়েল প্রতিরোধের পরিমাপ ব্যাপ্তিঃ 0 ¢ 1MΩ
নির্ভুলতা শ্রেণি ক্লাস ০।2
