IEC 61810 এর সাথে সঙ্গতিপূর্ণ রিলে টেস্ট বেঞ্চ, 20 টি টেস্ট স্টেশন, ডিসি 5-60V/এসি 0-300V কয়েল ভোল্টেজ

রিলের পরীক্ষা বেঞ্চ IEC 61810 20 পরীক্ষার স্টেশন DC 5-60V/AC 0-300V কয়েল ভোল্টেজের সাথে সঙ্গতিপূর্ণ

পণ্যের বর্ণনা

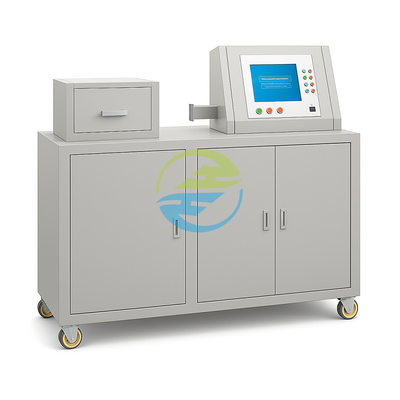

HCRTB-009 রিলে লাইফ টেস্ট বেঞ্চ একটি স্মার্ট পরীক্ষার সরঞ্জাম যা PLC নিয়ন্ত্রণ এবং ব্যবহারকারী-বান্ধব টাচস্ক্রিন ইন্টারফেসের সাথে একত্রিত। এটি চালু/বন্ধ গণনা, যোগাযোগের আঠালোতা সনাক্তকরণ এবং ত্রুটি বিচারের মতো মূল প্রক্রিয়াগুলিকে স্বয়ংক্রিয় করে—কেবল তারের সংযোগ এবং প্যারামিটার সেটিংসের জন্য ম্যানুয়াল অপারেশন প্রয়োজন। বৈদ্যুতিক জীবন পরীক্ষার জন্য 8টি স্টেশন, যান্ত্রিক জীবন পরীক্ষার জন্য 12টি স্টেশন এবং কর্মক্ষমতা পরীক্ষার জন্য 1টি স্টেশন সহ, এটি প্রতিরোধক এবং আবেশক লোড ব্যবহার করে বাস্তব-বিশ্বের পরিস্থিতি অনুকরণ করে, যা রিলে যোগাযোগের স্থায়িত্ব এবং কর্মক্ষমতার সঠিক পরীক্ষা নিশ্চিত করে।

পণ্য ব্যবহার

রিলে প্রস্তুতকারক, স্বয়ংচালিত ইলেকট্রনিক্স ল্যাব এবং বৈদ্যুতিক উপাদান পরীক্ষার প্রতিষ্ঠানের জন্য আদর্শ, HCRTB-009 ব্যাপক জীবন এবং কর্মক্ষমতা পরীক্ষা করার জন্য ডিজাইন করা হয়েছে। এটি উৎপাদন লাইনের গুণমান নিয়ন্ত্রণ, সম্মতি যাচাইকরণ এবং R&D বৈধতাকে সমর্থন করে, যা ব্যাপক উৎপাদন বা স্থাপনার আগে রিলেগুলি নির্ভরযোগ্যতা মান পূরণ করে তা নিশ্চিত করে।

পণ্যের বৈশিষ্ট্য

মাল্টি-স্টেশন দক্ষতা: লোডের অধীনে 8টি রিলে (বৈদ্যুতিক জীবন) এবং লোড ছাড়াই 12টি (যান্ত্রিক জীবন) একযোগে পরীক্ষা করে, এছাড়াও কর্মক্ষমতা পরামিতিগুলির জন্য 1টি স্টেশন (অ্যাকশন টাইম, রিলিজ টাইম, বাউন্স টাইম), পরীক্ষার থ্রুপুট সর্বাধিক করে।

রিয়েল-ওয়ার্ল্ড লোড সিমুলেশন: প্রকৃত অপারেটিং পরিস্থিতি প্রতিলিপি করতে নিয়মিত ভোল্টেজ (0-300V) এবং কারেন্ট (0.1-150A) সহ প্রতিরোধক/আবেশক লোড ব্যবহার করে, যা পরীক্ষার ফলাফল বাস্তব-বিশ্বের নির্ভরযোগ্যতা প্রতিফলিত করে তা নিশ্চিত করে।

স্মার্ট ফল্ট ম্যানেজমেন্ট: যোগাযোগের আঠালোতা বা বার্নআউটের জন্য প্রি-সেট থ্রেশহোল্ড; স্বয়ংক্রিয়ভাবে ত্রুটিপূর্ণ স্টেশন বন্ধ করে, ব্যর্থতার সময়/প্রকার রেকর্ড করে এবং অ্যালার্ম ট্রিগার করে, ম্যানুয়াল মনিটরিং হ্রাস করে।

নমনীয় প্যারামিটার নিয়ন্ত্রণ: কয়েল চালু/বন্ধ সময় (0.05-99.9S), পরীক্ষার চক্র (1-99,999,999 বার), এবং ব্যর্থতার থ্রেশহোল্ড (1-9999 বার) কাস্টমাইজযোগ্য, ডেটা ক্ষতি এড়াতে পাওয়ার-অফ মেমরি সহ।

সঠিক কর্মক্ষমতা পরীক্ষা: গভীরতর রিলে কর্মক্ষমতা বিশ্লেষণের জন্য অ্যাকশন টাইম, রিলিজ টাইম এবং বাউন্স টাইম (0-999.9ms, 0.1ms রেজোলিউশন) পরিমাপ করে।

আন্তর্জাতিক রেফারেন্স স্ট্যান্ডার্ড

• IEC 61810.1-2008 (রিলে - পার্ট 1: বৈদ্যুতিক রিলেগুলির জন্য সাধারণ প্রয়োজনীয়তা)

ধারা 6.3: HCRTB-009-এর দ্বৈত জীবন পরীক্ষার ক্ষমতা (8 বৈদ্যুতিক/12 যান্ত্রিক স্টেশন)-এর সাথে সারিবদ্ধভাবে বৈদ্যুতিক এবং যান্ত্রিক জীবন পরীক্ষার পদ্ধতি উল্লেখ করে।

ধারা 7.2: ডিভাইসের 0.1ms রেজোলিউশন পারফরম্যান্স পরীক্ষার সাথে মিলে অ্যাকশন টাইম, রিলিজ টাইম এবং বাউন্স টাইম পরিমাপের প্রয়োজন।

• GB/T 21711.1-2008 (বৈদ্যুতিক রিলে - পার্ট 1: বৈদ্যুতিক যোগাযোগের জন্য জীবন পরীক্ষার পদ্ধতি)

ধারা 5.2: জীবন পরীক্ষার সময় লোড সিমুলেশন (প্রতিরোধক/আবেশক) বাধ্যতামূলক করে, যা HCRTB-009 0-300V/0.1-150A নিয়মিত লোড সহ পূরণ করে।

• QC/T 695-2002 (অটোমোটিভ রিলে - পরীক্ষার পদ্ধতি)

ধারা 4.7: স্বয়ংক্রিয় ফল্ট রেকর্ডিং (আঠালোতা/বার্নআউট) এবং অ্যালার্ম ফাংশন প্রয়োজন, HCRTB-009-এর একটি মূল বৈশিষ্ট্য।

প্রযুক্তিগত পরামিতি
