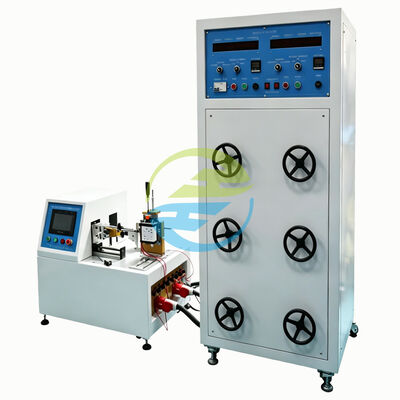

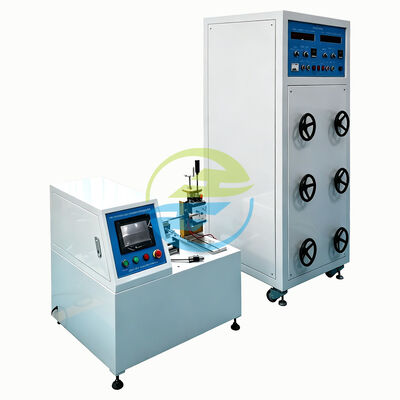

তিন-ফেজ প্লাগ সকেট ব্রেকিং ক্যাপাসিটি ও নরমাল অপারেশন টেস্ট সিস্টেম — আইইসি ৬ ০ ৮ ৮ ৪-১ আইইসি ৬ ০ ৬ ৬ ৯-১ ইন্টিগ্রেটেড আরএলসি লোড টেস্টিং প্ল্যাটফর্ম পিএলসি সিনক্রোনাইজড কন্ট্রোল সহ

ব্র্যান্ড নাম:	HongCe
মডেল নম্বর:	HC9910C+9914C
MOQ.:	1 সেট
মূল্য:	আলোচনাযোগ্য
অর্থ প্রদানের শর্তাবলী:	টি/টি, এল/সি
সরবরাহের ক্ষমতা:	প্রতি মাসে 1 সেট

বিস্তারিত তথ্য

পণ্যের বর্ণনা

বিস্তারিত তথ্য

উৎপত্তি স্থল:

গুয়াংডং, চীন

সাক্ষ্যদান:

Calibration certificate(cost additional)

স্টেশন সংখ্যা:

3টি স্টেশন, 6-এ সম্প্রসারণযোগ্য

কন্ট্রোল আর্কিটেকচার:

ইন্ডাস্ট্রিয়াল PLC (S7-1200 CPU 1214C)

প্রধান পাওয়ার ইনপুট:

AC 380V ±10%, 50Hz, তিন-ফেজ 5-তার

RLC লোড ক্যাবিনেট:

15 কেভিএ, পিএফ পরিসীমা 0.3-0.98, ±0.02 স্থিতিশীলতা

পরীক্ষা ভোল্টেজ:

0-300V AC, ±0.5% নির্ভুলতা

বর্তমান পরীক্ষা করুন:

0-30A AC, ±1% নির্ভুলতা

ড্রাইভ সিস্টেম:

এসি সার্ভো মোটর, 200W, 3000 RPM

চক্রের হার:

প্রতি মিনিটে 1-30 চক্র

প্যাকেজিং বিবরণ:

উচ্চ-ঘনত্বের ফোম সন্নিবেশ সহ রপ্তানি-গ্রেড পাতলা পাতলা কাঠের কেস, ভ্যাকুয়াম-সিল করা আর্দ্রতা বাধা,

বিশেষভাবে তুলে ধরা:

তিন-ফেজ নরমাল অপারেশন টেস্ট সিস্টেম

পিএলসি সিনক্রোনাইজড নরমাল অপারেশন টেস্ট সিস্টেম

পণ্যের বর্ণনা

থ্রি-ফেজ প্লাগ সকেট ব্রেকিং ক্যাপাসিটি ও নরমাল অপারেশন টেস্ট সিস্টেম

পণ্যের সংক্ষিপ্ত বিবরণ

হংসি (HongCe) কর্তৃক ব্রেকিং ক্যাপাসিটি এবং নরমাল অপারেশন টেস্ট সিস্টেম বৈদ্যুতিক আনুষঙ্গিক প্রস্তুতকারক এবং সার্টিফিকেশন ল্যাবরেটরিগুলির জন্য ব্যাপক পরীক্ষার সমাধান সরবরাহ করে। এই সমন্বিত প্ল্যাটফর্মটি নির্ভুল যান্ত্রিক সাইক্লিংকে বিল্ট-ইন RLC লোড ক্যাবিনেট প্রযুক্তির সাথে একত্রিত করে, যা একটি একক শিল্প পিএলসি (PLC) দ্বারা নিয়ন্ত্রিত হয় যান্ত্রিক গতি এবং বৈদ্যুতিক লোড প্রয়োগের মধ্যে মাইক্রোসেকেন্ড-স্তরের সিঙ্ক্রোনাইজেশনের জন্য।

মূল উদ্ভাবন: ইউনিফাইড পিএলসি (PLC) কন্ট্রোল আর্কিটেকচার যান্ত্রিক এবং বৈদ্যুতিক ডোমেনের মধ্যে সিঙ্ক্রোনাইজেশন চ্যালেঞ্জ দূর করে, যোগাযোগের সংযোগ এবং বিচ্ছিন্নতার সময় সঠিক লোড প্রয়োগ নিশ্চিত করে—যা বৈধ ব্রেকিং ক্যাপাসিটি পরীক্ষার ডেটার জন্য অত্যন্ত গুরুত্বপূর্ণ।

মূল পণ্যের বৈশিষ্ট্য

সমন্বিত RLC লোড ক্যাবিনেট: ইলেকট্রনিকভাবে সুইচ করা রেজিস্ট্রিভ, ইন্ডাকটিভ এবং ক্যাপাসিটিভ লোড ব্যাংকগুলি সলিড-স্টেট রিলে সহ নীরব, আর্ক-মুক্ত অপারেশন এবং ০.৩ থেকে ০.৯৮ পর্যন্ত অবিচ্ছিন্ন পাওয়ার ফ্যাক্টর অ্যাডজাস্টমেন্টের জন্য
ইউনিফাইড পিএলসি (PLC) কন্ট্রোল: একক শিল্প পিএলসি (PLC) সার্ভো মোটর মোশন, লোড সুইচিং, পাওয়ার ফ্যাক্টর মনিটরিং এবং মাইক্রোসেকেন্ড-স্তরের সিঙ্ক্রোনাইজেশন সহ ডেটা অধিগ্রহণ পরিচালনা করে
তিনটি স্বাধীন টেস্ট স্টেশন: পৃথক যান্ত্রিক ড্রাইভ, বৈদ্যুতিক লোড এবং পরিমাপ চ্যানেল সহ বিভিন্ন নমুনার প্রকারের জন্য সমান্তরাল পরীক্ষার ক্ষমতা
রিয়েল-টাইম পাওয়ার ফ্যাক্টর অটো-কম্পেনসেশন: অবিচ্ছিন্ন পর্যবেক্ষণ এবং স্বয়ংক্রিয় সমন্বয় দীর্ঘ পরীক্ষার সময়কালে ±০.০২ এর মধ্যে লক্ষ্য পিএফ (PF) বজায় রাখে
১০৬ kPa বায়ুমণ্ডলীয় চাপ চেম্বার: সিল করা এনক্লোজার IEC 60884-1 ক্লজ ২০ এর প্রয়োজনীয়তা অনুসারে পরীক্ষামূলক শর্তাবলী বজায় রাখে
উচ্চ-গতির ওয়েভফর্ম ক্যাপচার: ১ MS/s স্যাম্পলিং সহ পিক কারেন্ট, আর্ক সময়কাল, আর্ক শক্তি এবং কন্টাক্ট বাউন্স প্যারামিটারের স্বয়ংক্রিয় বিশ্লেষণ
ব্যাপক নিরাপত্তা ব্যবস্থা: ইন্টারলকড টেস্ট কম্পার্টমেন্ট, রিডান্ড্যান্ট ইমার্জেন্সি হল্ট সার্কিট, বৈদ্যুতিক সুরক্ষা এবং থার্মাল মনিটরিং
মাল্টি-ফেজ টেস্ট সিকোয়েন্স: ২০টি পর্যন্ত সিকোয়েন্সিয়াল ফেজ সহ রেসিপি-ভিত্তিক টেস্টিং এবং বিভিন্ন যান্ত্রিক ও বৈদ্যুতিক প্যারামিটারের মধ্যে স্বয়ংক্রিয় রূপান্তর
মডুলার আর্কিটেকচার: ৬টি টেস্ট স্টেশন পর্যন্ত সম্প্রসারণযোগ্য পিএলসি (PLC) ফার্মওয়্যার এবং লোড ক্ষমতা আপগ্রেডযোগ্য

পরীক্ষার কার্যাবলী

IEC 60884-1 ক্লজ ২০ ব্রেকিং ক্যাপাসিটি: ৫০ সাইকেল ১.১× রেট করা ভোল্টেজ, রেট করা কারেন্ট, cos φ ≥০.৬
IEC 60884-1 ক্লজ ২১ নরমাল অপারেশন: ৫,০০০ সাইকেল (≤১৬A) বা ২,৫০০ সাইকেল (>১৬A-৩২A) রেট করা ভোল্টেজ এবং কারেন্টে
IEC 60669-1 ক্লজ ১৯ সুইচ অপারেশন: ৪০,০০০ সাইকেল (≤১৬A) বা ২০,০০০ সাইকেল (>১৬A) বৈদ্যুতিক লোডের অধীনে
IEC 60669-1 ক্লজ ২০ মেকিং/ব্রেকিং ক্যাপাসিটি: ২০০ সাইকেল ১.১× রেট করা ভোল্টেজ, ১.২৫× রেট করা কারেন্ট, cos φ ০.৩
কাস্টম লোড প্রোফাইল টেস্টিং: পণ্যের নির্দিষ্ট প্রোটোকল এবং ত্বরান্বিত জীবন পরীক্ষার জন্য ব্যবহারকারী-সংজ্ঞায়িত প্যারামিটার
সিকোয়েন্সিয়াল মাল্টি-স্ট্যান্ডার্ড টেস্টিং: কনফিগারযোগ্য পজ পয়েন্ট সহ একাধিক স্ট্যান্ডার্ড জুড়ে স্বয়ংক্রিয় চেইনড টেস্ট সিকোয়েন্স

আন্তর্জাতিক মান সম্মতি

মান	ধারা(গুলি)	মূল পরীক্ষার প্যারামিটার
IEC 60884-1:2013	ধারা ২০, চিত্র ১৬	ব্রেকিং ক্যাপাসিটি: ৫০ সাইকেল ১.১× রেট করা ভোল্টেজ, রেট করা কারেন্ট, cos φ ০.৬ ১০৬ kPa এ
IEC 60884-1:2013	ধারা ২১, সারণী ১৮	নরমাল অপারেশন: ৫,০০০ সাইকেল (≤১৬A), ২,৫০০ সাইকেল (>১৬A-৩২A) রেট করা প্যারামিটারে
IEC 60669-1:2017	ধারা ১৯, চিত্র ১২	সুইচ অপারেশন: ৪০,০০০ সাইকেল (≤১৬A), ২০,০০০ সাইকেল (>১৬A) মেকিং সহ cos φ ০.৮, ব্রেকিং সহ cos φ ০.৬
IEC 60669-1:2017	ধারা ২০, সারণী ৯-১০	মেকিং/ব্রেকিং ক্যাপাসিটি: ২০০ সাইকেল ১.১×V, ১.২৫×I, cos φ ০.৩
GB/T 2099.1-2008	ধারা ২০, ২১	চীন জাতীয় মান IEC 60884-1 এর সমতুল্য
BS 1363-1:2023	ধারা ১৯, ২০	১৩A প্লাগ/সকেট-আউটলেটের জন্য ইউকে স্ট্যান্ডার্ড নির্দিষ্ট সহনশীলতার প্রয়োজনীয়তা সহ

প্রযুক্তিগত স্পেসিফিকেশন

প্যারামিটার	স্পেসিফিকেশন
টেস্ট স্টেশন	৩টি স্বাধীন স্টেশন, ৬টি পর্যন্ত সম্প্রসারণযোগ্য
কন্ট্রোল সিস্টেম	১০-ইঞ্চি HMI টাচ স্ক্রিন সহ শিল্প পিএলসি (PLC) (S7-1200 CPU 1214C)
পাওয়ার ইনপুট	AC 380V ±১০%, ৫০Hz, তিন-ফেজ, সর্বোচ্চ ১৫ kVA
RLC লোড ক্যাবিনেট	১৫ kVA মোট ক্ষমতা, PF রেঞ্জ ০.৩-০.৯৮ ০.০১ রেজোলিউশন সহ
টেস্ট ভোল্টেজ	০-৩০০V AC, ±০.৫% নির্ভুলতা
টেস্ট কারেন্ট	০-৩০A AC, ±১% নির্ভুলতা
ড্রাইভ সিস্টেম	১৭-বিট এনকোডার সহ AC সার্ভো মোটর, ০-১০০mm স্ট্রোক
সাইকেল রেট	প্রতি মিনিটে ১-৩০ সাইকেল, প্রতি স্টেশনে প্রোগ্রামযোগ্য
ওয়েভফর্ম ক্যাপচার	১ MS/s স্যাম্পলিং, ১২-বিট রেজোলিউশন, স্বয়ংক্রিয় বিশ্লেষণ
মাত্রা	টেস্ট বেঞ্চ: ১৬০০×৯০০×১৭০০মিমি, লোড ক্যাবিনেট: ৮০০×৮০০×১৮০০মিমি
ওজন	মোট প্রায় ৮০০ কেজি
সার্টিফিকেশন	CE মার্কিং (LVD + EMC), ISO 9001:2015 QMS

সামঞ্জস্যপূর্ণ টেস্ট অবজেক্ট

গৃহস্থালী প্লাগ এবং সকেট-আউটলেট: BS 1363 (UK), CEE 7/IV Schuko, NEMA 5-15/5-20 (US), AS/NZS 3112 (AU/NZ), GB 1002/2099 (China)
গৃহস্থালী ইনস্টলেশনের জন্য সুইচ: ১-গ্যাং থেকে ৪-গ্যাং, সিঙ্গেল/ডাবল পোল, রেট করা ১০A-৪৫A
শিল্প প্লাগ এবং সকেট-আউটলেট: IEC 60309-1/-2, ১৬A/৩২A, IP44/IP67
অ্যাপ্লায়েন্স কাপলার: IEC 60320 C13/C14, C15/C16, C19/C20
রিলে সুইচিং সহ স্মার্ট সকেট এবং IoT-সক্ষম সকেট-আউটলেট
AC মেইন ইনপুট সহ USB চার্জিং সকেট-আউটলেট

মূল প্রযুক্তিগত সুবিধা

ইলেকট্রনিক লোড ব্যাংক সুইচিং: সলিড-স্টেট রিলে আর্কিটেকচার যান্ত্রিক কন্টাক্টর পরিধান দূর করে, কন্টাক্টরের প্রায় ১০০K এর বিপরীতে >১০M সাইকেল জীবন প্রদান করে

রিয়েল-টাইম পাওয়ার ফ্যাক্টর অটো-কম্পেনসেশন: অবিচ্ছিন্ন পর্যবেক্ষণ এবং সমন্বয় ±০.০২ PF নির্ভুলতা বজায় রাখে, দীর্ঘ পরীক্ষার সময়কালে তাপমাত্রা ড্রিপ্টকে ক্ষতিপূরণ দেয়

ইউনিফাইড মেকানিক্যাল-ইলেকট্রিক্যাল সিঙ্ক্রোনাইজেশন: একক পিএলসি (PLC) যোগাযোগের সংযোগ এবং বিচ্ছিন্নতার সঠিক মুহূর্তে লোড প্রয়োগ নিশ্চিত করে

হংসি (HongCe) সোর্স ফ্যাক্টরি বনাম ট্রেডিং কোম্পানি

মূল্যায়ন মানদণ্ড	হংসি (HongCe) — সোর্স ফ্যাক্টরি	সাধারণ ট্রেডিং কোম্পানি
ব্যবসায়িক মডেল	অভ্যন্তরীণ ডিজাইন, ইঞ্জিনিয়ারিং এবং উৎপাদন সহ সরাসরি প্রস্তুতকারক	অজানা কারখানা থেকে সরঞ্জাম পুনরায় বিক্রি করা মধ্যস্থতাকারী
মূল্য নির্ধারণ	স্বচ্ছ খরচ কাঠামো সহ ফ্যাক্টরি-সরাসরি মূল্য নির্ধারণ	১৫-৩০% মধ্যস্থতাকারী মার্কআপ সীমিত ছাড় নমনীয়তা সহ
প্রযুক্তিগত সহায়তা	অ্যাপ্লিকেশন দক্ষতার সাথে সরাসরি প্রকৌশলী-থেকে-প্রকৌশলী যোগাযোগ	সীমিত প্রযুক্তিগত জ্ঞান সহ বিক্রয় কর্মী, সরবরাহকারীদের উপর নির্ভরশীল
গুণমান নিয়ন্ত্রণ	সম্পূর্ণ ডকুমেন্টেশন সহ পাঁচ-পর্যায়ের অভ্যন্তরীণ QC প্রক্রিয়া	সরবরাহকারী কারখানার QC এর উপর নির্ভর করে, চালানের মধ্যে গুণমান পরিবর্তিত হয়
বিক্রয়োত্তর সেবা	১২ মাসের ওয়ারেন্টি, আজীবন বিনামূল্যে সহায়তা, ৫ বছরের খুচরা যন্ত্রাংশের গ্যারান্টি	ওয়ারেন্টি সরবরাহকারীর উপর নির্ভরশীল, যন্ত্রাংশের প্রাপ্যতা নিশ্চিত নয়

গুণমান নিয়ন্ত্রণ প্রক্রিয়া

QC পর্যায়	পরিদর্শন কার্যক্রম	গ্রহণযোগ্যতার মানদণ্ড
পর্যায় ১: উপাদান পরিদর্শন	রাসায়নিক গঠন যাচাইকরণ, কঠোরতা পরীক্ষা, মাত্রিক যাচাইকরণ	ASTM A240 অনুযায়ী SUS304 গঠন, কঠোরতা ±২ HRC, পৃষ্ঠের ফিনিস Ra ≤১.৬μm
পর্যায় ২: মেশিনিং পরিদর্শন	প্রথম-প্রবন্ধ পরিদর্শন, মাত্রিক যাচাইকরণ, থ্রেড গুণমান পরীক্ষা	গেজ সহনশীলতা ±০.০০৫মিমি, থ্রেড ফিট ক্লাস ৬H/৬g ISO ৯৬৫ অনুযায়ী
পর্যায় ৩: অ্যাসেম্বলি যাচাইকরণ	যান্ত্রিক ফিট পরীক্ষা, বৈদ্যুতিক ধারাবাহিকতা, নিরাপত্তা ইন্টারলক পরীক্ষা	ইনসুলেশন প্রতিরোধ ক্ষমতা ≥১০০ MΩ, সমস্ত ইন্টারলক কার্যকরী, কোনও অস্বাভাবিক তাপ নেই
পর্যায় ৪: কার্যকরী পরীক্ষা	৪৮-ঘন্টা বার্ন-ইন, ক্যালিব্রেশন যাচাইকরণ, নিরাপত্তা ব্যবস্থা পরীক্ষা	সমস্ত ফাংশন সঠিকভাবে কার্যকর হয়, ক্যালিব্রেশন সহনশীলতার মধ্যে, শব্দ ≤৬৫ dB(A)
পর্যায় ৫: প্রাক-শিপমেন্ট নিরীক্ষা	চূড়ান্ত ভিজ্যুয়াল পরিদর্শন, ডকুমেন্টেশন পরীক্ষা, প্যাকেজিং যাচাইকরণ	কোনও কসমেটিক ত্রুটি নেই, সম্পূর্ণ ডকুমেন্টেশন, সঠিক প্যাকেজিং

সম্পর্কিত টেস্টিং সরঞ্জাম

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

হংসি (HongCe) কি নিজস্ব কারখানা সহ একটি আসল প্রস্তুতকারক?

হ্যাঁ, হংসি (HongCe) একটি আসল সোর্স ফ্যাক্টরি প্রস্তুতকারক যা গুয়াংডং, চীনে আমাদের নিজস্ব উৎপাদন সুবিধা পরিচালনা করে। আমরা এক ছাদের নিচে CNC মেশিনিং, হিট ট্রিটমেন্ট, প্রিসিশন গ্রাইন্ডিং, ইলেকট্রিক্যাল অ্যাসেম্বলি এবং সিস্টেম ইন্টিগ্রেশন সম্পাদন করি। আমাদের উৎপাদন ক্ষমতা যাচাই করার জন্য আমরা ফ্যাক্টরি পরিদর্শনের (ব্যক্তিগতভাবে বা ভার্চুয়াল) স্বাগত জানাই।

হংসি (HongCe) কি নির্দিষ্ট প্রয়োজনীয়তার জন্য সরঞ্জাম কাস্টমাইজ করতে পারে?

কাস্টমাইজেশন হংসি (HongCe) এর একটি মূল দক্ষতা। আমাদের ইঞ্জিনিয়ারিং টিম নির্দিষ্ট জাতীয় মান বা অনন্য পরীক্ষার প্রয়োজনীয়তা পূরণের জন্য যান্ত্রিক কনফিগারেশন, বৈদ্যুতিক প্যারামিটার, নিয়ন্ত্রণ ব্যবস্থা, ডকুমেন্টেশন এবং শারীরিক বিন্যাস পরিবর্তন করতে পারে। সাধারণ কাস্টম প্রকল্পের সময়সীমা: ডিজাইন পর্যালোচনার জন্য ৭-১৫ দিন, প্রোটোটাইপ উৎপাদনের জন্য ৩০-৪৫ দিন।

আপনার সাধারণ উৎপাদন লিড টাইম কি?

অর্ডার নিশ্চিতকরণের পর স্ট্যান্ডার্ড মডেলগুলি ১৫-২৫ কার্যদিবসের মধ্যে পাঠানো হয়। কাস্টম সরঞ্জামের জন্য সাধারণত ৩০-৪৫ কার্যদিবস প্রয়োজন। জরুরি অর্ডার (স্ট্যান্ডার্ড মডেলের জন্য ৭-১০ দিন) একটি প্রিমিয়ামে উপলব্ধ। আন্তর্জাতিক এক্সপ্রেসের মাধ্যমে জরুরি খুচরা যন্ত্রাংশের জন্য একই দিনে প্রেরণ উপলব্ধ।

আপনি কি অন-সাইট ইনস্টলেশন এবং প্রশিক্ষণ প্রদান করেন?

আমরা দুটি সহায়তা স্তর অফার করি: স্তর ১ - রিমোট গাইডড ইনস্টলেশন (বিনামূল্যে) ভিডিও কনফারেন্স গাইডেন্স সহ, এবং স্তর ২ - অন-সাইট কমিশনিং (ঐচ্ছিক) হ্যান্ডস-অন ইনস্টলেশন, ক্যালিব্রেশন যাচাইকরণ এবং কাস্টমাইজড অপারেটর প্রশিক্ষণ সহ। অন-সাইট পরিষেবার জন্য সাধারণত ২-৫ কার্যদিবস প্রয়োজন।

আপনি কি ওয়ারেন্টি কভারেজ প্রদান করেন?

প্রতিটি যন্ত্রে ১২ মাসের ব্যাপক ওয়ারেন্টি অন্তর্ভুক্ত থাকে যা প্রতিস্থাপন যন্ত্রাংশ, রিমোট ডায়াগনস্টিক সহায়তা এবং প্রয়োজনে ফ্যাক্টরিতে ফেরত মেরামতের আওতায় পড়ে। বর্ধিত ওয়ারেন্টি প্ল্যান (২৪ বা ৩৬ মাস) উপলব্ধ। আমরা সমস্ত মূল ক্রেতাদের জন্য আজীবন বিনামূল্যে প্রযুক্তিগত সহায়তা প্রদান করি।
