IEC60598 ক্লজ 11.2 বৈদ্যুতিক যন্ত্রপাতি টেস্টার ক্লিয়ারেন্স Creepage দূরত্ব এবং সলিড অন্তরণ

IEC60598 ক্লজ 11.2 বৈদ্যুতিক যন্ত্রপাতি টেস্টার ক্লিয়ারেন্স Creepage দূরত্ব এবং সলিড অন্তরণ

পণ্যের তথ্য:

টেস্ট গেজ IEC60884-1, IEC60598, আইইসি 60335 ইত্যাদির সাথে মিলে যায়, এটি ব্যবহার করা হয় দুটি পরিবাহী অংশগুলির মধ্যবর্তী, অথবা একটি পরিবাহী অংশ এবং সরঞ্জামের সীমানার মধ্যে, অন্তরণ পৃষ্ঠের পাশাপাশি পরিমাপ করা, প্রয়োজনীয়তা অনুযায়ী গঠিত বিশেষ উল্লেখ সঙ্গে

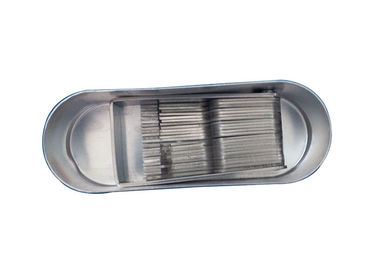

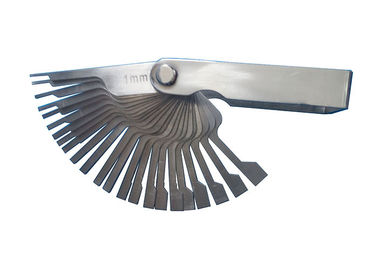

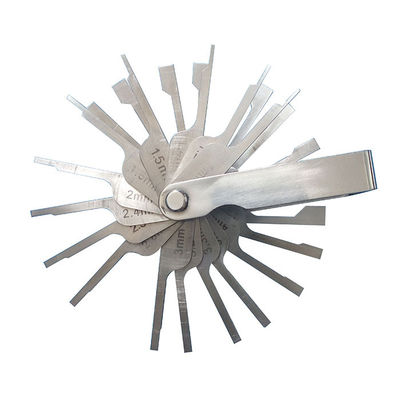

Creepage দূরত্ব গেজ সঙ্গে 23 ক্রিপপপ দূরত্ব গেজ হয়:

1.0 মিমি / 1.2 মিমি / 1.4mm / 1.5mm / 1.6 মিমি / 2.0 মিমি / 2.4 মিমি / 2.5 মিমি / 2.8mm / 3.0 মিমি / 3.2mm / 3.3mm / 3.5 মিমি / 4.0mm / 4.5 মিমি / 5.0 মিমি / 5.5mm /6.0mm/6.3mm/6.4mm/6.5mm/7.0mm/8.0mm

উপাদান: স্টেইনলেস স্টীল

অ্যাণক্স এম টেবিলের বিস্তারিত অংশ পর্যাপ্ত দূরত্ব হবে। Creepage দূরত্ব এবং ক্লিয়ারেন্স 11.1 এবং 11.2 টেবিল মধ্যে প্রদত্ত মান কম হবে না।

কলঙ্ককৃত মানগুলির মধ্যে রৈখিক প্রবর্তনের দ্বারা কাজ পৃষ্ঠার দূরত্ব এবং ক্লিয়ারেন্সের মানগুলি কাজের ভোল্টেজগুলির মধ্যবর্তী মানের জন্য পাওয়া যেতে পারে। টেবিল 10.2 এর পরীক্ষা ভোল্টেজ যথেষ্ট হিসাবে বিবেচিত হিসাবে 25V নীচের কাজের ভোল্টেজ জন্য কোন মান নির্দিষ্ট করা হয়।

বিপরীত মেরুটির বর্তমান বহন অংশ মধ্যে দূরত্ব মধ্যে মেনে চলতে হবে

মৌলিক অন্তরণ জন্য প্রয়োজনীয়তা

11.2.1 সম্মতি ও luminaires টার্মিনাল সংযুক্ত বৃহত্তম ধারা কন্ডাক্টর ছাড়া তৈরি পরিমাপ পরীক্ষা করা হয়।

1 মিমি ব্যাসের কম যেকোন খাঁজ কাটা পৃষ্ঠের অবদানটি তার প্রস্থের সীমিত।

মোট ক্লিয়ারেন্সের মোট হিসাবের পরিমাণ 1 মিলিমিটারের চেয়ে কম থাকলেও 3 মিলিমিটারেরও কম নয়, তবে বিমানের চতুর্থাংশের এক তৃতীয়াংশ বিবেচনায় নেওয়া হবে।

একটি যন্ত্র খাঁজ সঙ্গে দেওয়া luminaires জন্য, পরিমাপ ঢোকানো একটি উপযুক্ত সংযোগকারী দিয়ে তৈরি করা হয়।

ইনসুলার উপাদান বাইরের অংশ স্লট বা খোলার মাধ্যমে দূরত্ব অ্যাক্সেসযোগ্য পৃষ্ঠ সংস্পর্শে মেটাল ফয়েল দিয়ে মাপা হয়। ফয়েলটি আইইসি 605২9-এ নির্দিষ্ট স্ট্যান্ডার্ড আঙ্গুলের মাধ্যমে কোনার ও অনুরূপ স্থানগুলিতে ধাক্কা দেয়, তবে এটি প্রারম্ভে প্রবেশ করা হয় না।

স্থায়ীভাবে সিল উপাদানগুলিতে অভ্যন্তরীণ creepage দূরত্ব পরিমাপ করা হয় না। স্থায়ীভাবে সিলিং উপাদানগুলির উদাহরণগুলি উপাদান সিল-অফ বা যৌগিক ভরা।

সারণি 11.1-এর মানগুলি উপাদানগুলির ক্ষেত্রে প্রযোজ্য নয়, যার জন্য পৃথক আই.ই.সি প্রকাশনা বিদ্যমান, কিন্তু উপাদানটি মাউন্টিং এবং অ্যাক্সেসযোগ্যতার দূরত্বের ক্ষেত্রে প্রযোজ্য হয় যখন এটি luminaire মধ্যে অন্তর্ভুক্ত করা হয়।

একটি সরবরাহ টার্মিনালে Creepage দূরত্ব টার্মিনালে লাইভ অংশ থেকে কোনও অ্যাক্সেসযোগ্য মেটাল অংশের পরিমাপ করা হবে এবং ক্লিয়ারেন্সটি ইনকামিং সরবরাহের ওয়্যারিং এবং অ্যাক্সেসযোগ্য মেটাল অংশগুলির মধ্যে পরিমাপ করা হবে, অর্থাৎ বৃহত্তম বিভাগের একটি বৃহত অংশ থেকে ধাতু অংশে যা প্রবেশযোগ্য হতে পারে। টার্মিনালের অভ্যন্তরীণ ওয়্যারিং পাশে, ক্লিয়ারেন্স টার্মিনালের লাইভ অংশ এবং অ্যাক্সেসযোগ্য মেটাল অংশগুলির মধ্যে পরিমাপ করা হবে (চিত্র 24 দেখুন)।

উল্লেখ্য সরবরাহ থেকে এবং অভ্যন্তরীণ ওয়্যারিং থেকে ক্লিয়ারেন্স পরিমাপ পৃথক কারণ luminaire প্রস্তুতকারকের ইনস্টলার দ্বারা সরবরাহ তারের থেকে অপসারণ নিরোধক দৈর্ঘ্য উপর নিয়ন্ত্রণ নেই।

যখন creepage দূরত্ব এবং ক্লিয়ারেন্স bushings, কর্ড anchorages, তারের বাহক বা ক্লিপে নির্ধারিত হয়, পরিমাপ তারের লাগানো সঙ্গে করা হবে।
