0-12V বৈদ্যুতিক সাইকেল বিস্তৃত 0-16km / H নিয়মিত পরীক্ষা বেঞ্চ সর্বাধিক গতি এবং ব্রেকিং পারফরম্যান্স

0-12V বৈদ্যুতিক সাইকেলের ব্যাপক পরীক্ষা বেঞ্চ 0-16km/H গতি এবং ব্রেকিং পারফরম্যান্স

IEC পরীক্ষার সরঞ্জামের বৈশিষ্ট্য:

সর্বোচ্চ গতি, ব্রেকিং পারফরম্যান্স, গতি সীমা ডিভাইস, প্যাডেলিং ক্ষমতা, একটানা পথচলা, আন্ডারভোল্টেজ, ওভারকারেন্ট সুরক্ষা, গাড়ির ড্রাইভিং প্রয়োজনীয়তা এবং 100 কিলোমিটারের বিদ্যুতের ব্যবহার ইত্যাদি পরীক্ষা আইটেমগুলি৷

পরীক্ষার বিষয়:

1. নির্ধারিত সনাক্তকরণ মোড সেট করুন: (পরীক্ষার গাড়ির ব্যাটারি এবং মোটর ব্যবহার করে পরীক্ষার চাকা চালান)।

ক. ড্রাইভ ডিভাইস হুইলের মোচড় T1: 0-1000kg-cm এ সেট করা যেতে পারে এবং পরীক্ষার গাড়ির আউটপুট মোচড় T2 গণনা করা যেতে পারে।

খ. এটি পথচলা সনাক্ত এবং রেকর্ড করতে পারে।

গ. এটি ব্যাটারির ইনপুট ভোল্টেজ V/কারেন্ট A/পাওয়ার W সনাক্ত করতে পারে এবং A.HR রেকর্ড করতে পারে

ঘ. পরীক্ষার ড্রাইভের টায়ারের ঘূর্ণনের সংখ্যা সনাক্ত এবং রেকর্ড করা যেতে পারে: N2 (RPM) এবং পরীক্ষার রোলার N1 (RPM) এর ঘূর্ণনের সংখ্যা।

ঙ. পরীক্ষার গাড়ির অশ্বশক্তি সনাক্ত এবং রেকর্ড করা যেতে পারে (P=0.01T2 X 9.81 X 2 XII XN2/60)।

চ. পরীক্ষার গাড়ির ট্রান্সমিশন হার গণনা এবং রেকর্ড করা যেতে পারে η=P/W।

ছ. ব্যাটারির ব্যবহার গণনা এবং রেকর্ড করা যেতে পারে:(A.HR)।

জ. ব্যাটারির ভোল্টেজ সেট করা মানের চেয়ে কম হলে পরীক্ষা বন্ধ করা যেতে পারে।

2. স্থায়িত্ব পরীক্ষা সনাক্তকরণ মোড (পরীক্ষার সরঞ্জাম মোটর ব্যবহার করে পরীক্ষার গাড়ি চালাতে):

ক. সনাক্তকরণের জন্য গতি 0-16km/h এ সেট করা যেতে পারে।

খ. এটি পথচলা সনাক্ত এবং রেকর্ড করতে পারে।

3. পরীক্ষার গাড়ির কর্মক্ষমতা সনাক্তকরণ মোড (পরীক্ষার গাড়ির ব্যাটারি এবং মোটর ড্রাইভ ব্যবহার করে পরীক্ষার চাকা):

ক. সনাক্তকরণের জন্য 20 পয়েন্টের টর্কের মান সেট করা যেতে পারে এবং প্রতিটি পরীক্ষার টর্কের ইনপুট পাওয়ার, কারেন্ট এবং আউটপুট টায়ারের গতি, অশ্বশক্তি এবং দক্ষতা রেকর্ড করা হয়।

খ. পরীক্ষার গাড়ির পারফরম্যান্স কার্ভ পাওয়া যায় (টাইপ সংযুক্ত করা হয়েছে)।

4. শুকনো এবং ভেজা ব্রেকিং পারফরম্যান্স এবং রাস্তার অবস্থার পরীক্ষা:

ক. শুকনো রাইডিং পরীক্ষা: কম্পিউটার স্বয়ংক্রিয়ভাবে রাইডিং গতি, রাইডিং দূরত্ব, ব্রেকিং সময়, ব্রেকিং দূরত্ব, ব্রেকিং সময়, পরীক্ষার নমুনার ব্যর্থতার স্বয়ংক্রিয় অ্যালার্ম এবং স্বয়ংক্রিয়ভাবে বন্ধ করে।

খ. ভেজা রাইডিং পরীক্ষা: কম্পিউটার স্বয়ংক্রিয়ভাবে রাইডিং গতি, রাইডিং দূরত্ব, ব্রেকিং সময়, ব্রেকিং দূরত্ব, ব্রেকিং সময়, পরীক্ষার নমুনার ব্যর্থতার স্বয়ংক্রিয় অ্যালার্ম এবং স্বয়ংক্রিয়ভাবে বন্ধ করে।

গ. শুকনো এবং ভেজা ব্রেক পারফরম্যান্স পরীক্ষা: সামনের ব্রেক শুকনো ভেজা পরীক্ষা, পিছনের ব্রেক শুকনো ভেজা পরীক্ষা এবং সামনের এবং পিছনের ব্রেক একই সাথে শুকনো এবং ভেজা পরীক্ষা সেট করা যেতে পারে।

ঘ. সিমুলেটেড রাস্তার অবস্থার পরীক্ষা।

প্রধান প্রযুক্তিগত পরামিতি:

সরঞ্জামের প্রধান কাঠামো:

1. ড্রাইভিং রোলার/ চালিত রোলারের ব্যাস 760 মিমি (±10 মিমি)।

2. ড্রাইভিং রোলার এবং চালিত রোলারের মধ্যে দূরত্ব নিয়মিত করা যেতে পারে। সমন্বয় পরিসীমা 300mm-1200mm স্কেল ডিসপ্লে দূরত্ব সহ।

3. ড্রাইভিং রোলার/চালিত রোলার প্রতিটি দুটি সেট প্রভাব ব্লক সহ সরবরাহ করা হয়।

4. নিশ্চিত করুন যে পরীক্ষার গাড়ির সামনের এবং পিছনের চাকা পরীক্ষার সরঞ্জামের ড্রাইভিং রোলার/চালিত রোলারে স্থাপন করা যেতে পারে।

5. সামনের এবং পিছনের লিভার বন্ধনী অবস্থান এবং সামনের এবং পিছনের লিভারগুলি পরীক্ষার মেশিনে যেকোনো উপযুক্ত অবস্থানে সামঞ্জস্য করা যেতে পারে যাতে পরীক্ষার গাড়ির অনুদৈর্ঘ্য গতিবিধি রোধ করা যায়।

6. 5 গ্রুপ ইনফ্রারেড মাইক্রো সুইচ (যখন পরীক্ষার গাড়িতে কোনো বস্তু পড়ে যায়, তখন এটি সনাক্ত করা যায় এবং অবিলম্বে পরীক্ষা বেঞ্চের অপারেশন বন্ধ করা যায়)।

7. মেশিনের কাঠামো 300 কেজি লোড সহ্য করতে পারে।

8. ড্রাইভিং রোলার/চালিত রোলারের চাকার প্রস্থ 1000 মিমি বা তার বেশি।

9. পরীক্ষার গাড়ির পার্শ্বীয় গতিবিধি ±50mm এর কম রাখতে বাম এবং ডান সীমা লিভার সেট করুন।

বৈদ্যুতিক নিয়ন্ত্রণ প্রয়োজনীয়তা:

1. পরীক্ষার সরঞ্জাম Dongyuan ইনভার্টার মোটর 2HP বা একই গ্রেড গ্রহণ করে।

2. পরীক্ষার সরঞ্জাম অবশ্যই 10 কেজি-মিটার স্পেসিফিকেশন সহ একটি চৌম্বকীয় পাউডার ব্রেক ডিভাইস (মিৎসুবিশি বা অনুরূপ) ব্যবহার করতে হবে।

3. একটি ডিজিটাল গ্যালভানোমিটার ব্যবহার করে (0.1A এর সর্বনিম্ন পাঠযোগ্য মান), তাৎক্ষণিক কারেন্ট 100A পর্যন্ত পৌঁছতে পারে।

4. 40V এর সর্বোচ্চ ভোল্টেজ সহ একটি ডিজিটাল গ্যালভানোমিটার ব্যবহার করুন (0.1A এর সর্বনিম্ন পাঠযোগ্য মান), প্রধানত 24V ব্যবহার করে।

5. কন্ট্রোল প্যানেলে একটি জরুরি স্টপ বোতাম লাগানো আছে।

6. পিসি তালিকা মেশিনের সাথে আসে।

নিয়ন্ত্রণ কম্পিউটারের স্পেসিফিকেশন:

TM ডাইমেনশন TM n-সিরিজ 2400n2.4GHz।

400MHz ফ্রন্ট-সাইড বাস স্পিড সহ, মেমরি 266MHz এ চলে।

ফ্লপি ড্রাইভ: 1.44MB3.5"।

হার্ড ড্রাইভ :40GB1 আল্ট্রা ATA (7200RPM) হার্ড ড্রাইভ।

অপটিক্যাল ড্রাইভ: 48X সর্বোচ্চ পরিবর্তনশীল সিডি-রম ড্রাইভ।

ডিসপ্লে :17" CRT কালার মনিটর, নর্থ জোন।

গ্রাফিক্স কার্ড: ইন্টিগ্রেটেড ইন্টেল® এক্সট্রিম গ্রাফিক্স।

অপারেটিং সিস্টেম: এটি উইন্ডোজের অধীনে সর্বশেষ বিশেষ সর্বজনীন উপাদান পরীক্ষার মেশিন পরীক্ষার সফ্টওয়্যার। সফ্টওয়্যারটিতে বিস্তারিত অপারেশন নির্দেশাবলী রয়েছে এবং একটি বিস্তারিত অপারেশন ম্যানুয়াল সংযুক্ত করা হয়েছে। কম্পিউটার OS/2, NOVELL, UNIX, WINDOWSNT এবং অন্যান্য নেটওয়ার্ক এবং মাল্টি-ইউজারদের সাথে সামঞ্জস্যপূর্ণ। অপারেটিং সিস্টেম বিভিন্ন পিসি সামঞ্জস্যপূর্ণ সফ্টওয়্যার প্যাকেজের জন্য উপযুক্ত।

তালিকা মেশিন: HP তালিকা মেশিন ব্যবহার করুন, স্বয়ংক্রিয়ভাবে পরীক্ষার ডেটা কার্ভ এবং অন্যান্য ফাংশন মুদ্রণ করতে পারে।

মাইক্রোকম্পিউটার পিসি অনলাইন ফাংশন বর্ণনা:

1. সিগন্যাল রূপান্তর কন্ট্রোলার:

⑴. সেন্সর

⑵. এনকোডার

⑶. ডেটা কালেক্টর

2. স্পোর্টস কার ব্যাপক পরীক্ষা প্রোগ্রামের মৌলিক কার্যাবলী, নিম্নলিখিত ডেটা পাওয়া যেতে পারে:

⑴. প্রতিটি পর্যায়ে টর্ক, কাজ, শক্তি, গতির সর্বোচ্চ মান, ইত্যাদি।

⑵. টর্কের রিয়েল-টাইম কার্ভ।

⑶. শক্তি এবং কাজের রিয়েল-টাইম কার্ভ।

⑷. তাপমাত্রা, গতির রিয়েল-টাইম কার্ভ।

⑸. একক পরীক্ষার রিপোর্ট এবং একাধিক পরীক্ষার রিপোর্টের সারসংক্ষেপ।

⑹. কার্ভ তুলনা।

⑺. গড় মান।

⑻. স্ট্যান্ডার্ড বিচ্যুতি।

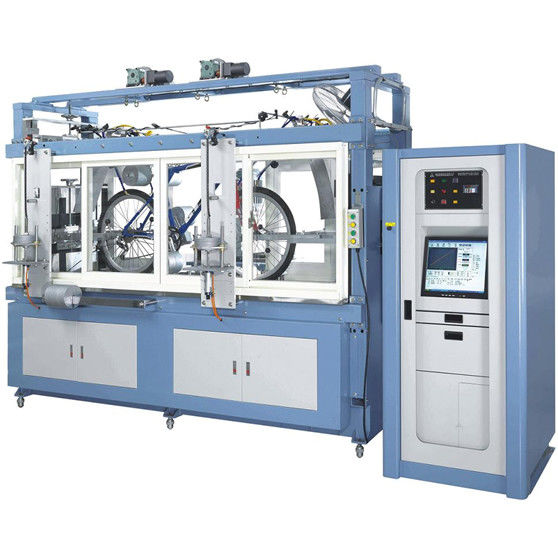

IEC পরীক্ষার সরঞ্জামের জন্য সরঞ্জামের আসল ছবি:
